Источники питания сварочной дуги: все, что нужно знать для выбора и использования

Что делает сварку возможной? Что создает ту самую искру, которая плавит металл и превращает его в единое целое? Ответ кроется в источниках питания сварочной дуги — устройствах, которые преобразуют электроэнергию из сети или генерируют ее самостоятельно, обеспечивая нужные параметры тока и напряжения для стабильной работы дуги. Без них сварка оставалась бы лишь теоретической идеей, далекой от практической реализации. В этой статье мы подробно разберем, какие бывают источники питания, как они функционируют, чем отличаются друг от друга и как выбрать оптимальный вариант для ваших задач — будь то ремонт в гараже, работа на крупной стройке или создание высокоточных деталей на производстве.

Что такое источники питания сварочной дуги и почему они важны

Источники питания сварочной дуги — это устройства, которые подают электрический ток для создания и поддержания сварочной дуги, того самого разряда в газе между электродом и заготовкой, который нагревает металл до температуры плавления. Представьте себе дугу как миниатюрную молнию, которая появляется между двумя металлическими поверхностями: она настолько горяча (температура может достигать 6000–7000 °C), что способна мгновенно расплавить сталь, алюминий или даже титан. Однако без стабильного и правильно настроенного источника питания эта «молния» либо не загорится вовсе, либо будет вести себя хаотично, как пламя свечи на ветру, что неизбежно скажется на качестве сварного шва. Например, если ток подается с перебоями, шов может получиться неровным, с непроварами или даже с трещинами, что недопустимо при работе с ответственными конструкциями, такими как газопроводы или авиационные детали.

Эти устройства играют ключевую роль в сварочном процессе по нескольким причинам:

• Качество сварки: От стабильности дуги зависит прочность, аккуратность и долговечность шва. Нестабильная дуга может привести к таким дефектам, как пористость (пузырьки воздуха в шве), непровары (несплавленные участки) или трещины, которые снижают надежность соединения. Например, при сварке мостовых балок или резервуаров для хранения химикатов даже малейший дефект может стать причиной катастрофы, поэтому стабильность дуги — это не просто удобство, а вопрос безопасности.
• Безопасность: Правильно подобранный источник питания минимизирует риск поражения электрическим током и других аварийных ситуаций. Современные устройства, такие как инверторы, часто оснащены функциями защиты от перегрузок, короткого замыкания и автоматического отключения при перегреве. Например, если сварщик случайно коснется токоведущих частей, эти системы могут спасти ему жизнь, моментально отключив питание.
• Производительность: Качественный источник питания ускоряет процесс сварки и делает его удобнее. Инверторы, например, позволяют мгновенно менять настройки тока прямо во время работы, что экономит время при переходе от сварки тонкого листа к толстому профилю. А выпрямители обеспечивают стабильность, необходимую для непрерывной работы на конвейере, где сварка идет часами без остановки.

Сегодня на рынке представлены самые разные типы источников питания: от простых и надежных трансформаторов до высокотехнологичных инверторов и автономных генераторов. Каждый из них подходит для определенных задач и условий. Например, для сварки тонких автомобильных кузовов в мастерской лучше выбрать компактный инвертор с точной регулировкой, а для соединения массивных стальных балок на стройке — мощный выпрямитель или преобразователь, способный выдавать высокий ток без перебоев. Выбор зависит от ваших целей, бюджета и условий работы, и в следующих разделах мы разберем это подробнее, чтобы вы могли принять осознанное решение.

Требования к источникам питания сварочной дуги

Чтобы сварочная дуга горела устойчиво, а процесс был безопасным и результативным, источники питания должны соответствовать ряду строгих требований. Эти параметры определяют не только эффективность работы устройства, но и его долговечность, а также комфорт сварщика. Давайте разберем каждое требование подробно, чтобы понять, как оно влияет на сварку и что может пойти не так, если его не соблюсти:

1. Напряжение холостого хода: Это напряжение, которое источник питания выдает, когда дуга еще не зажжена. Оно должно быть достаточно высоким — до 80 В для переменного тока и до 90 В для постоянного — чтобы дуга легко зажигалась даже в сложных условиях, например, на ржавой поверхности или при большом зазоре между деталями. Однако оно не должно превышать нормы безопасности (обычно 100 В), чтобы не создавать угрозу для сварщика. Если напряжение слишком низкое, дуга будет «отказываться» гореть, и сварщику придется тратить время на повторные попытки зажигания, что особенно раздражает при работе с толстыми электродами. А если оно слишком высокое, это может привести к пробою изоляции проводов или даже поражению током при случайном касании токоведущих частей.
2. Напряжение горения дуги: Во время сварки напряжение падает до 20–30 В, и оно должно быстро адаптироваться к изменениям длины дуги. Например, если сварщик случайно отведет электрод дальше от заготовки, напряжение должно увеличиться, чтобы дуга не погасла, а если приблизит — уменьшиться, чтобы избежать перегрева. Эта гибкость особенно важна при ручной дуговой сварке (MMA), где рука сварщика не всегда может двигаться идеально ровно. Если устройство не справляется с такими изменениями, дуга становится нестабильной, шов получается неровным, а сварщик вынужден постоянно отвлекаться на регулировку.
3. Время восстановления напряжения: После короткого замыкания (например, когда капля расплавленного металла с электрода замыкает дугу), напряжение должно возвращаться к рабочим значениям (25–30 В) менее чем за 0,05 секунды. Это критично для плавного процесса: если восстановление занимает больше времени, дуга может погаснуть, и сварщику придется заново ее зажигать, что замедляет работу и портит шов. Например, при сварке тонких листов такая задержка может привести к прожогу материала, а при работе с толстыми конструкциями — к непровару.
4. Ток короткого замыкания: Он не должен превышать рабочий ток более чем на 40–50%, чтобы избежать перегрева проводов, обмоток и других элементов устройства. Слишком высокий ток может повредить оборудование, ускорить его износ или даже вызвать пожар. Представьте, что вы включили мощный прибор через слабый удлинитель — провода начнут греться, а в худшем случае загорятся. То же самое происходит внутри сварочного аппарата, если ток короткого замыкания не контролируется.
5. Мощность и регулировка: Источник питания должен выдавать достаточную мощность для конкретного типа сварки и материала, а также обеспечивать плавную регулировку тока в широком диапазоне (например, от 20 до 200 А). Это позволяет адаптировать устройство под разные задачи: сварка тонкого листа требует низкого тока (50–70 А), а работа с толстыми трубами — высокого (150–200 А). Без такой гибкости сварка становится ограниченной: например, трансформатор с фиксированным током не подойдет для точной работы с алюминием, а слабый инвертор не справится с массивными стальными конструкциями.

Соблюдение этих требований гарантирует стабильность дуги, защиту оборудования от поломок и безопасность сварщика. Если хотя бы одно из них не выполняется, это может привести к неприятностям: нестабильная дуга испортит шов, недостаточная мощность замедлит работу, а превышение тока выведет аппарат из строя. Например, при использовании дешевого трансформатора с плохой регулировкой сварщик может столкнуться с постоянным залипанием электрода, а при работе с устройством без защиты от перегрузок — с его перегревом и поломкой.

Типы источников питания сварочной дуги

Существует несколько основных типов источников питания сварочной дуги, каждый из которых имеет свои уникальные особенности, преимущества и области применения. Выбор подходящего устройства зависит от ваших задач, условий работы и бюджета. Давайте разберем каждый тип подробно, чтобы вы могли понять, какой из них лучше всего подойдет для ваших нужд, и приведем примеры конкретных моделей для наглядности.

Сварочные трансформаторы

Это самые простые и проверенные временем устройства, которые снижают напряжение сети (220 или 380 В) до рабочих значений — 60–80 В на холостом ходу и 20–30 В во время сварки. Они работают исключительно на переменном токе и состоят из стального сердечника и обмоток, которые преобразуют электроэнергию для создания дуги. Их конструкция настолько незамысловата, что такие аппараты использовались еще в середине XX века и до сих пор остаются актуальными благодаря своей надежности. Пример популярной модели — ТДМ-300, рассчитанный на ток до 300 А.

Преимущества:

• Простая и надежная конструкция обеспечивает долговечность даже при интенсивной эксплуатации. Такие устройства могут работать годами без поломок, если их не перегружать сверх нормы.
• Высокий КПД (до 85–90%) означает, что большая часть энергии идет на сварку, а не теряется в виде тепла, что особенно важно при длительной работе.
• Низкая стоимость (от 10 000 рублей) и доступность ремонта делают трансформаторы идеальным выбором для тех, кто ищет бюджетное решение. Запчасти для них недорогие, а починить аппарат можно даже в небольшой мастерской.
• Бесшумность в работе — важный плюс для комфортной сварки в закрытых помещениях, где шум от вентиляторов или моторов может мешать сосредоточиться. Однако есть модели, которые при работе создают довольно громкий шум.

Недостатки:

• Большие габариты и вес (иногда до 100 кг и более) затрудняют транспортировку. Например, перенести такой аппарат из гаража на дачу в одиночку практически невозможно без машины.
• Неустойчивость дуги из-за переменного тока может привести к повышенному разбрызгиванию металла и снижению качества шва. Это особенно заметно при сварке тонких листов, где разбрызгивание усложняет работу и требует дополнительной очистки.
• Ограниченная универсальность: они плохо подходят для сварки сложных металлов, таких как алюминий или нержавеющая сталь, где нужен постоянный ток и точный контроль параметров.

Применение: Трансформаторы отлично подходят для ручной дуговой сварки (MMA) в ситуациях, где не требуется идеальный шов, например, при ремонте металлоконструкций, сварке труб для водопровода, изготовлении заборов или сборке простых каркасов. Это классический выбор для гаражных мастеров, дачников и небольших мастерских, где важна простота и доступность.

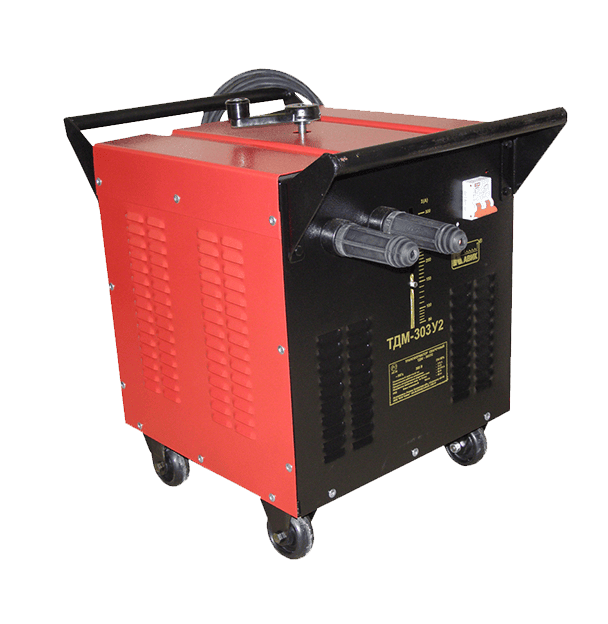

Классический сварочный трансформатор: надежность и простота в одном

Сварочные выпрямители

Эти устройства преобразуют переменный ток в постоянный с помощью полупроводниковых элементов, таких как селеновые или кремниевые выпрямители. Это обеспечивает более стабильную дугу по сравнению с трансформаторами, что особенно важно для сварки на постоянном токе. Пример модели — ВД-301, выдающий ток до 300 А и подходящий для профессионального использования.

Преимущества:

• Высокая стабильность дуги обеспечивает лучшее качество шва, что критично для ответственных соединений, таких как трубопроводы высокого давления или котлы. Шов получается ровным и прочным, с минимальными дефектами.
• Компактнее и легче трансформаторов (вес около 50–70 кг), что делает их более мобильными и удобными для использования в цехах или на стройплощадках.
• Широкий спектр применения: подходят для сварки углеродистой стали, алюминия, нержавеющей стали и даже чугуна, что делает их универсальными для разных отраслей.
• Экономичное энергопотребление благодаря высокому КПД (до 90%) и низким потерям на холостом ходу, что снижает счета за электричество при длительной работе.

Недостатки:

• Нагрев при длительной работе требует хорошей системы охлаждения. Без перерывов или вентиляторов аппарат может перегреться, что особенно проблематично в жаркую погоду.
• Чувствительность к скачкам напряжения в сети может привести к сбоям или повреждению полупроводников. Например, в сельской местности с нестабильным электричеством выпрямитель может выйти из строя.
• Более высокая стоимость (от 20 000 рублей) по сравнению с трансформаторами делает их менее доступными для начинающих сварщиков.

Применение: Выпрямители идеальны для сварки на постоянном токе в случаях, когда требуется высокое качество шва, например, при изготовлении металлоконструкций для зданий, ремонте судов или сборке промышленного оборудования. Их часто используют в мастерских и на производственных линиях.

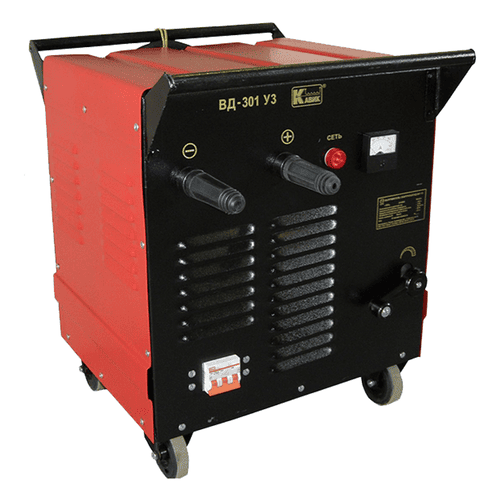

Сварочный выпрямитель: стабильность и качество для профессионало

Сварочные преобразователи

Эти устройства механически преобразуют переменный ток в постоянный с помощью электродвигателя, который вращает вал генератора. Они часто используются в полевых условиях, где требуется стабильный ток независимо от качества электросети. Пример — ПСО-500, мощный аппарат с током до 500 А, предназначенный для тяжелых задач.

Преимущества:

• Стабильный ток даже при значительных перепадах напряжения в сети делает их незаменимыми в условиях нестабильного электричества, например, на удаленных стройках.
• Высокая надежность и долговечность благодаря прочной механической конструкции, которая устойчива к пыли, влаге и перепадам температур. Такие аппараты могут работать в суровых условиях годами.

Недостатки:

• Большой вес (до 500 кг) и громоздкость затрудняют транспортировку и установку. Для перемещения часто требуется кран или несколько человек.
• Низкий КПД (около 60–70%) из-за потерь энергии на вращение вала увеличивает эксплуатационные расходы, особенно при длительной работе.
• Требуют регулярного обслуживания: смазки подшипников, проверки двигателя и чистки механических частей, что может быть трудоемким и требует навыков.

Применение: Преобразователи подходят для сварки в удаленных местах, где электросеть нестабильна или отсутствует, например, при строительстве мостов, нефтепроводов или ремонте техники в сельской местности. Это выбор для профессионалов, работающих в сложных условиях.

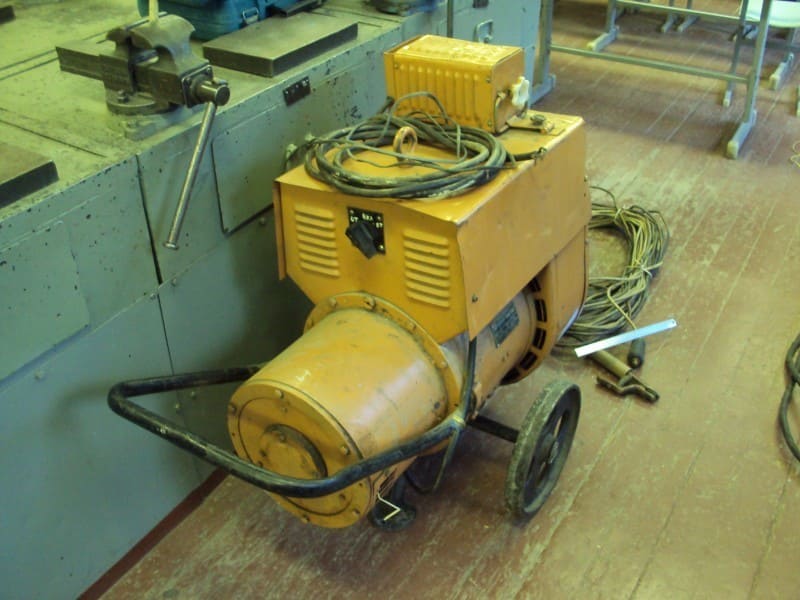

Мощный преобразователь: надежность в полевых условиях

Сварочные инверторы

Это современные устройства, которые преобразуют ток через высокочастотные инверторные схемы (до 50 кГц). Они компактны, универсальны и обеспечивают высокую стабильность дуги. Пример — Ресанта САИ-220, популярный инвертор для дома с током до 220 А.

Преимущества:

• Малый вес (от 3 кг) и компактные размеры делают их идеальными для мобильного использования. Такой аппарат легко носить в сумке или возить в багажнике машины.
• Плавная регулировка тока и высокая стабильность дуги позволяют выполнять сварку с высокой точностью, что важно для тонких материалов или сложных швов.
• Возможность работы от бытовой сети 220 В делает их доступными для дома, дачи или небольшой мастерской без необходимости в трехфазной сети.
• Минимальное разбрызгивание металла благодаря точному контролю параметров снижает затраты на очистку и повышает качество работы.

Недостатки:

• Чувствительность к пыли и низким температурам требует аккуратного обращения. Например, работа в пыльном цеху без регулярной чистки может вывести электронику из строя.
• Высокая стоимость ремонта из-за сложной электроники: замена платы может обойтись в половину цены нового аппарата.

Применение: Инверторы подходят как для бытовой, так и для профессиональной сварки (MMA, MIG/MAG, TIG), особенно в условиях, где важны мобильность и точность. Их используют для ремонта автомобилей, сварки труб, изготовления мебели или декоративных изделий.

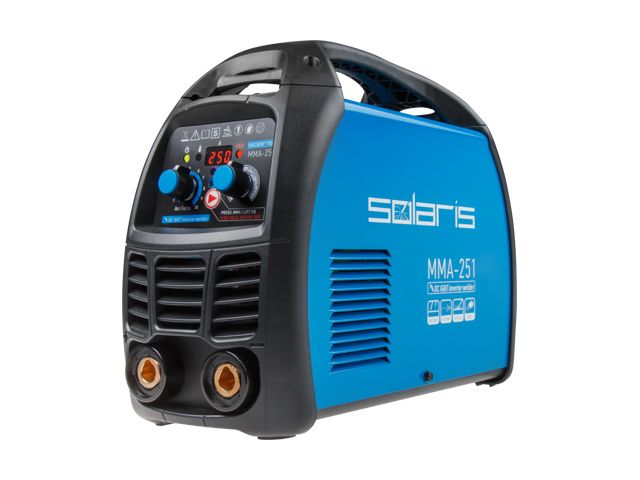

Компактный инвертор: идеален для дома и мастерской

Сварочные генераторы (агрегаты)

Это автономные источники питания, работающие на бензине или дизеле. Они генерируют ток самостоятельно, что делает их незаменимыми в местах без доступа к электросети. Пример — ПАС-400, генератор с током до 400 А для полевых работ.

Преимущества:

• Полная независимость от электросети позволяет работать в любых условиях: на стройках, в лесу или при аварийных ремонтах.
• Мобильность делает их удобными для транспортировки на небольшие расстояния, особенно если модель оснащена колесами.

Недостатки:

• Шумность работы (до 80–90 дБ) может быть неудобной в закрытых помещениях или при длительном использовании без наушников.
• Необходимость в топливе и регулярном обслуживании (замена масла, фильтров) увеличивает эксплуатационные расходы. Например, полный бак бензина может стоить 1000–1500 рублей на день работы.

Применение: Генераторы идеальны для сварки в местах без электричества, например, при монтаже ЛЭП, строительстве в сельской местности или аварийных работах на трассах.

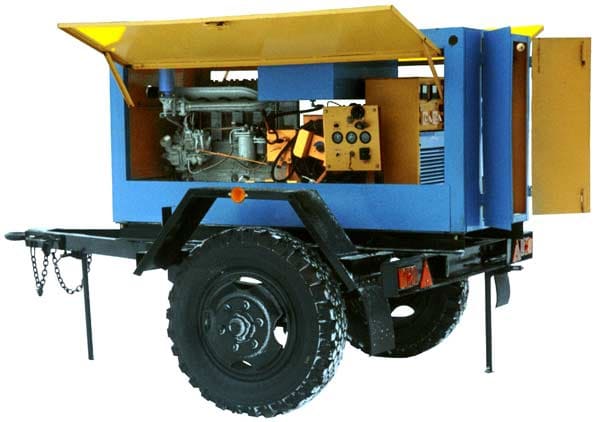

Сварочный генератор: автономность в любых условиях

Как выбрать подходящий источник питания

Выбор источника питания для сварки зависит от нескольких ключевых факторов, которые необходимо учитывать, чтобы обеспечить эффективность, безопасность и удобство работы. Вот подробное руководство, которое поможет вам принять правильное решение:

• Тип сварки: Для ручной дуговой сварки (MMA) подойдут трансформаторы или инверторы благодаря их простоте и крутопадающей ВАХ (вольт-амперной характеристике), которая обеспечивает стабильность тока. Для полуавтоматической сварки (MIG/MAG) лучше выбрать выпрямители или инверторы с жесткой ВАХ для равномерной подачи проволоки. А для сварки вольфрамовым электродом (TIG) идеальны инверторы с функцией переменного тока, особенно для алюминия.
• Материал: Тонкие листы металла (0,5–2 мм) требуют точной регулировки тока (50–100 А), что лучше обеспечивают инверторы. Для толстых конструкций (10–20 мм) подойдут мощные выпрямители или преобразователи с током 200–500 А. Например, сварка нержавейки требует постоянного тока и низкого разбрызгивания, чего не даст трансформатор.
• Условия работы: В помещении удобнее использовать компактные инверторы с питанием от 220 В. В полевых условиях с нестабильной сетью — преобразователи, а там, где электричества нет вовсе, — генераторы. Например, для работы на высоте удобен легкий инвертор, а для сварки трубопровода в поле — генератор.
• Бюджет: Трансформаторы стоят от 10 000 рублей и подходят для простых задач. Инверторы и выпрямители (20 000–50 000 рублей) — средний сегмент для дома и мастерских. Генераторы и преобразователи (от 70 000 рублей) — дорогие решения для профессионалов.

Также обратите внимание на вольт-амперные характеристики: для MMA нужна крутопадающая ВАХ, чтобы ток оставался стабильным при изменении длины дуги, а для MIG/MAG — жесткая или возрастающая ВАХ для постоянного напряжения. Перед покупкой определите свои основные задачи: если вы новичок и варите забор на даче, берите инвертор вроде Ресанта САИ-160. Для профессиональной работы на стройке подойдет выпрямитель ВД-401. Проконсультируйтесь со специалистом в магазине, чтобы уточнить детали под ваши нужды.

Интересные факты и статистика

• Эффективность инверторов: Благодаря высокочастотному преобразованию их КПД достигает 90–95%, что на 20% выше, чем у трансформаторов. Это экономит до 30% электроэнергии при длительной работе, что важно для больших проектов.
• Рост популярности: По данным рынка за 2023 год, инверторы занимают более 60% продаж сварочного оборудования благодаря компактности и универсальности. В России, например, их доля выросла с 45% в 2015 году до 65% сегодня.
• Необычные решения: Существуют инверторы с питанием от аккумуляторов, такие как Fronius AccuPocket (весит всего 11 кг с батареей). Они позволяют варить до 20 электродов диаметром 3 мм на одном заряде — идеально для аварийных работ в горах или на высоте.
• Исторический факт: Первые сварочные трансформаторы появились в конце XIX века и использовались для ремонта железнодорожных путей. С тех пор технологии шагнули далеко вперед, но принцип остался тем же.

Заключение

Источники питания сварочной дуги — это сердце любого сварочного процесса, от которого зависит качество шва, безопасность и удобство работы. От простых и надежных трансформаторов до современных инверторов и автономных генераторов — каждый тип имеет свои сильные стороны и подходит для определенных задач. Понимание их характеристик, требований и особенностей поможет вам выбрать устройство, которое идеально впишется в ваши планы: будь то ремонт машины в гараже, строительство дома или работа на крупном производстве. Не бойтесь экспериментировать и пробовать разные варианты — практика покажет, что подходит именно вам. Если у вас остались вопросы, не стесняйтесь обращаться к специалистам в магазинах или опытным сварщикам — правильный выбор сэкономит ваше время, деньги и нервы.

FAQ

1. Какой источник питания выбрать для дома?
   Для бытовых нужд идеален сварочный инвертор: он легкий (3–5 кг), компактный и работает от сети 220 В. Например, Ресанта САИ-160 подойдет для сварки забора или ремонта кузова автомобиля.
2. Чем отличается сварка на переменном и постоянном токе?
   Переменный ток (от трансформаторов) дешевле, но дуга менее стабильна, что приводит к разбрызгиванию металла. Постоянный ток (от выпрямителей и инверторов) дает ровный шов и лучше подходит для алюминия или нержавейки.
3. Можно ли использовать трансформатор для сварки алюминия?
   Да, но только на переменном токе с особыми электродами. Для качественного результата лучше взять инвертор с функцией TIG — он обеспечит стабильность и контроль, необходимые для алюминия.
4. Как часто обслуживать сварочный источник питания?
   Трансформаторы и инверторы требуют очистки от пыли раз в 3–6 месяцев. Преобразователи и генераторы нуждаются в регулярной смазке и проверке деталей каждые 100–200 часов работы.
5. Почему инверторы такие популярные?
   Они компактны, универсальны, экономичны и просты в использовании. Например, инвертор на 160 А весит всего 4 кг и варит электродом 4 мм, что делает его идеальным для новичков и профи.
