Сварочный выпрямитель: устройство, принцип работы и применение

Вы когда-нибудь задумывались, как сварщики создают идеально ровные и прочные швы, соединяющие металлические конструкции? Ответ часто кроется в использовании сварочного выпрямителя — устройства,​ которое преобразует переменный ток (AC) в постоянный (DC), обеспечивая стабильную дугу и высокое качество сварки. В этой статье мы подробно разберем, что такое сварочный выпрямитель, какие бывают его типы, как он работает и почему он незаменим в современных сварочных процессах.

• Что такое сварочный выпрямитель?
• Типы сварочных выпрямителей
• Как работает сварочный выпрямитель
• Применение сварочных выпрямителей в различных отраслях
• Преимущества и недостатки сварочных выпрямителей
• Меры безопасности и советы по обслуживанию
• Заключение
• FAQ

Что такое сварочный выпрямитель?

Сварочный выпрямитель — это устройство, которое преобразует переменный ток из сети (AC) в постоянный (DC), необходимый для многих видов сварки. Постоянный ток обеспечивает более стабильную дугу, что позволяет создавать чистые, прочные и аккуратные швы с минимальным разбрызгиванием металла. Это делает сварочные выпрямители важным инструментом в таких отраслях, как судостроение, автомобилестроение, строительство и даже ядерная энергетика. Например, в судостроении они применяются для сварки корпусов кораблей, где важна не только прочность, но и устойчивость к коррозии в морской среде.

Исторически сварка начиналась с простых трансформаторов, работающих на переменном токе, но с развитием технологий выпрямители стали ключевым шагом вперед. Сегодня они используются повсеместно благодаря своей эффективности и универсальности. Современные выпрямители могут быть как большими промышленными установками для заводов, так и компактными портативными устройствами, которые легко помещаются в гараже домашнего мастера.

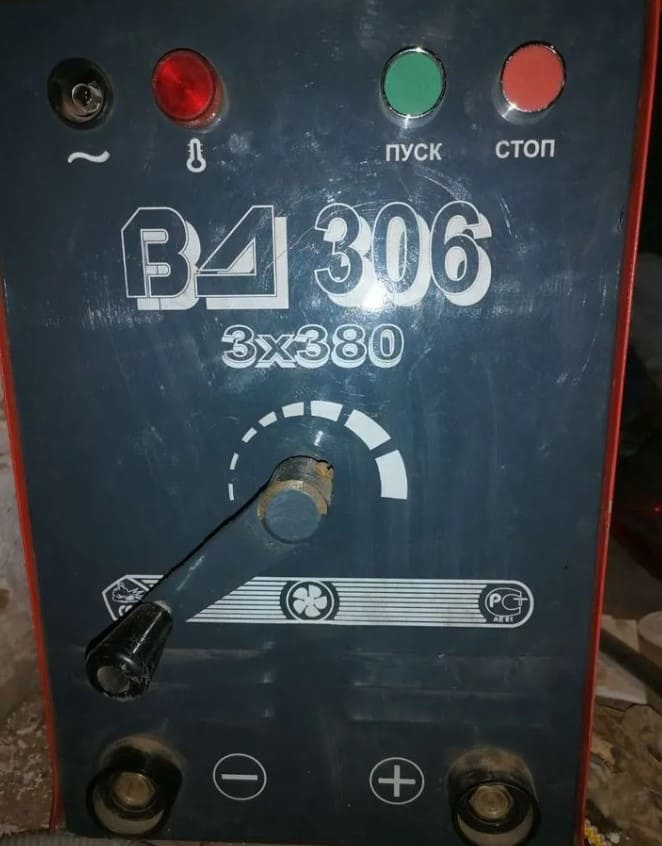

Сварочный выпрямитель ВД-306

Типы сварочных выпрямителей

Сварочные выпрямители делятся на два основных типа, каждый из которых подходит для определенных задач:

• Трансформаторные выпрямители
  Эти устройства используют трансформатор для снижения напряжения и диоды для преобразования тока. Они надежны, долговечны и идеально подходят для тяжелых промышленных условий, таких как строительство трубопроводов или судостроение. Например, на крупных верфях трансформаторные выпрямители могут работать круглосуточно, обеспечивая стабильный ток для сварки толстых металлических листов толщиной до нескольких сантиметров. Однако они громоздки, тяжелы и менее энергоэффективны, что может быть неудобно для небольших мастерских или мобильных бригад.
• Инверторные выпрямители
  Более современные и компактные, они преобразуют ток с помощью электронных схем. Такие модели легче, эффективнее и отлично подходят для легких задач — например, ремонта автомобилей или хоббийной сварки в домашних условиях. В автосервисах их ценят за мобильность и способность точно сваривать тонкие кузовные детали без перегрева. Их недостаток — меньшая устойчивость к экстремальным условиям, таким как высокая влажность или запыленность, что требует аккуратного обращения.

Как работает сварочный выпрямитель

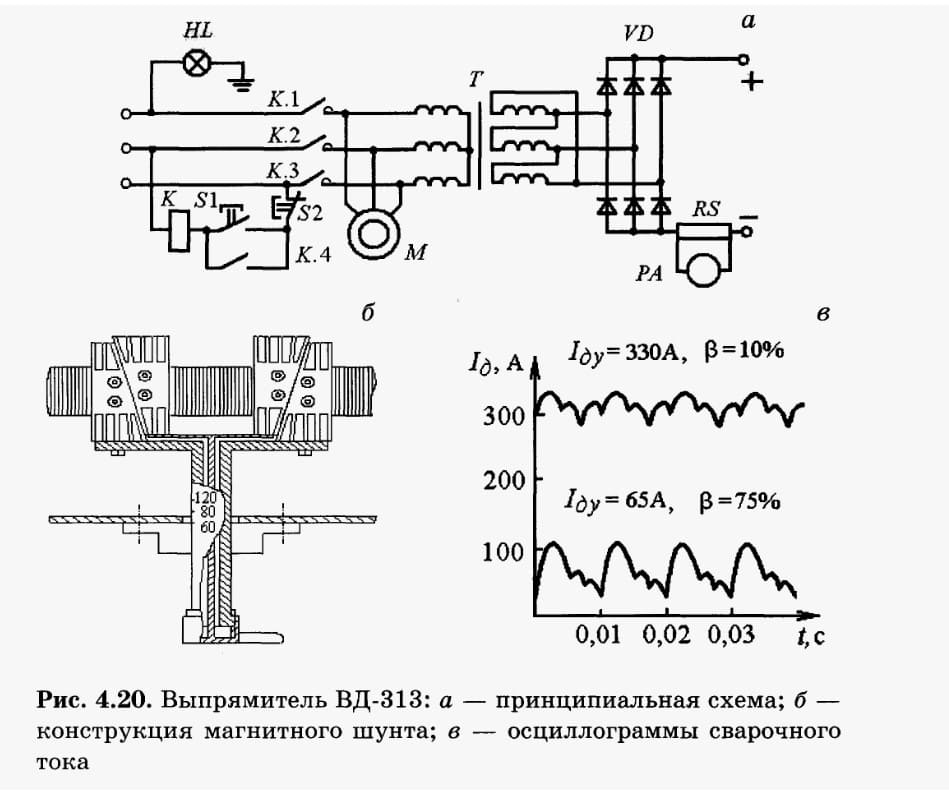

Принцип работы сварочного выпрямителя основан на процессе ректификации (В контексте сварочных выпрямителей и других электронных устройств ректификация означает процесс преобразования переменного тока (AC) в постоянный ток (DC)). Сначала переменный ток из сети поступает на трансформатор, который снижает напряжение и увеличивает силу тока до нужных параметров. Затем ток проходит через мостовую схему из диодов, преобразуясь в пульсирующий постоянный ток. Фильтрующий контур, состоящий из индуктора или конденсатора, сглаживает пульсации, обеспечивая стабильный DC-выход, готовый для сварки.

Некоторые продвинутые модели, например тиристорные выпрямители, позволяют точно регулировать ток, что особенно полезно для профессиональных задач. Это дает сварщикам возможность работать с тонкими материалами, такими как нержавеющая сталь, или выполнять сложные швы, где важна каждая деталь. Такой уровень контроля особенно ценен в отраслях, требующих высокой точности, например, в производстве медицинского оборудования.

Применение сварочных выпрямителей в различных отраслях

Сварочные выпрямители находят применение в самых разных сферах благодаря своей универсальности. В MIG-сварке (сварка в газе) постоянный ток обеспечивает стабильную подачу проволоки и качественные швы, что незаменимо в автомобильной промышленности для создания аккуратных соединений на кузове. В TIG-сварке (аргонодуговая) DC позволяет точно контролировать процесс, что важно при работе с алюминием или нержавеющей сталью — например, в авиации для сварки легких и прочных элементов крыльев. В MMA-сварке (ручная дуговая) постоянный ток предпочтителен для глубокого проплавления, что часто используется в строительстве при работе с массивными балками.

Эти устройства активно применяются в судостроении для сварки прочных корабельных корпусов, в производстве автомобилей для сборки рам и деталей, а также в строительстве мостов, где соединения должны выдерживать огромные нагрузки. Их востребованность подтверждается данными: мировой рынок сварочного оборудования в 2025 году достигнет $14,5 млрд (по данным MarketsandMarkets).

Преимущества и недостатки сварочных выпрямителей

Преимущества

• Стабильная дуга: Уменьшает разбрызгивание и улучшает качество шва. Это особенно важно при сварке тонких листов, где лишние брызги могут испортить эстетику изделия.
• Глубокое проплавление: Обеспечивает прочные соединения, что критично для безопасности в строительстве мостов или небоскребов.
• Контроль параметров: Позволяет адаптироваться к разным материалам и толщинам. Сварщик может легко переключаться между задачами, регулируя ток под конкретный проект.

Недостатки

• Высокая стоимость: Инверторные модели могут быть дорогими, хотя их эффективность окупает вложения для профессионалов.
• Требования к обслуживанию: Регулярная чистка и проверка компонентов обязательны. Это добавляет хлопот, но гарантирует долгий срок службы.
• Чувствительность: Перепады напряжения или короткие замыкания могут вывести устройство из строя, особенно в регионах с нестабильной электросетью.

Исследования Welding Journal показывают, что DC сокращает разбрызгивание металла до 50% по сравнению с AC, что экономит время и материалы при обработке швов.

Меры безопасности и советы по обслуживанию

Безопасность

• Убедитесь в правильном заземлении устройства, чтобы избежать удара током.
• Используйте защитные предохранители для предотвращения перегрузок.
• Регулярно проверяйте кабели на износ.

Обслуживание

• Очищайте выпрямитель от пыли с помощью сухого воздуха раз в месяц.
• Проверяйте состояние диодов и фильтрующих конденсаторов.
• Перед длительным использованием после простоя “прокачайте” аппарат на холостом ходу в течение 1-2 часов.

Соблюдение этих правил продлит срок службы устройства и обеспечит безопасность на рабочем месте.

Заключение

Сварочные выпрямители — это сердце многих сварочных процессов, обеспечивающее стабильность и качество. От мощных трансформаторных моделей для тяжелой промышленности до компактных инверторных для домашних мастерских — они предлагают решения для любых задач. Понимание их устройства, преимуществ и особенностей поможет вам выбрать подходящий аппарат, будь то для профессиональной работы или хобби. Мы надеемся, что эта статья была полезной! Поделитесь своим мнением в комментариях или узнайте больше о сварке — возможно, ваш следующий проект станет еще лучше!
