Как я сделал самодельную станину для 230 мм УШМ

Зачем нужна станина и чем мой вариант хорош

Резать трубы «на весу» — неудобно и нервно. Я собрал простую самодельную станину, чтобы ускорить процесс, повысить точность и снизить риск травм. Можно, конечно, купить фабричную станину, но самодельный вариант оказался дешевле и дал опыт конструирования — плюс лёгкая настройка под мою УШМ (Bosch GWS 2200, хотя подойдёт и любая другая 230-мм модель).

Ключевые характеристики и размеры

• Рабочий инструмент: Bosch GWS 2200 (подойдут и другие 230 мм УШМ).
• Габариты основания: 45 × 40 см, высота — 30 см.
• Центр подшипников (ось шарнира): 15 см от основания.
• Рама: профильная труба 20×20 мм и 40×20 мм.
• Крепление УШМ: болтами через штатные посадочные места для ручек.
• Функции: регулировка угла реза (90° / 45°), возвратная пружина, регулируемые ножки, насечки на упоре для лучшего сцепления.

Материалы и инструменты

Материалы

• Профильная труба 20×20 мм и 40×20 мм (рама и боковины).
• Старые подшипники — в качестве шарниров.
• Шпильки, болты и гайки для крепления УШМ и прижимного механизма.
• Уголок для изготовления прижима и поворотного механизма.
• Возвратная пружина.
• Металлический лист или отрезок для упора/площадки.

Инструменты

• Сварочный аппарат.
• УШМ (болгарка) — помимо выполнения распилов, использовалась и для зачистки.
• Дрель с набором сверл по металлу.
• Набор ключей  для сборки.
• Измерительные инструменты: рулетка, угольник, маркер.

Конструкция — краткое описание

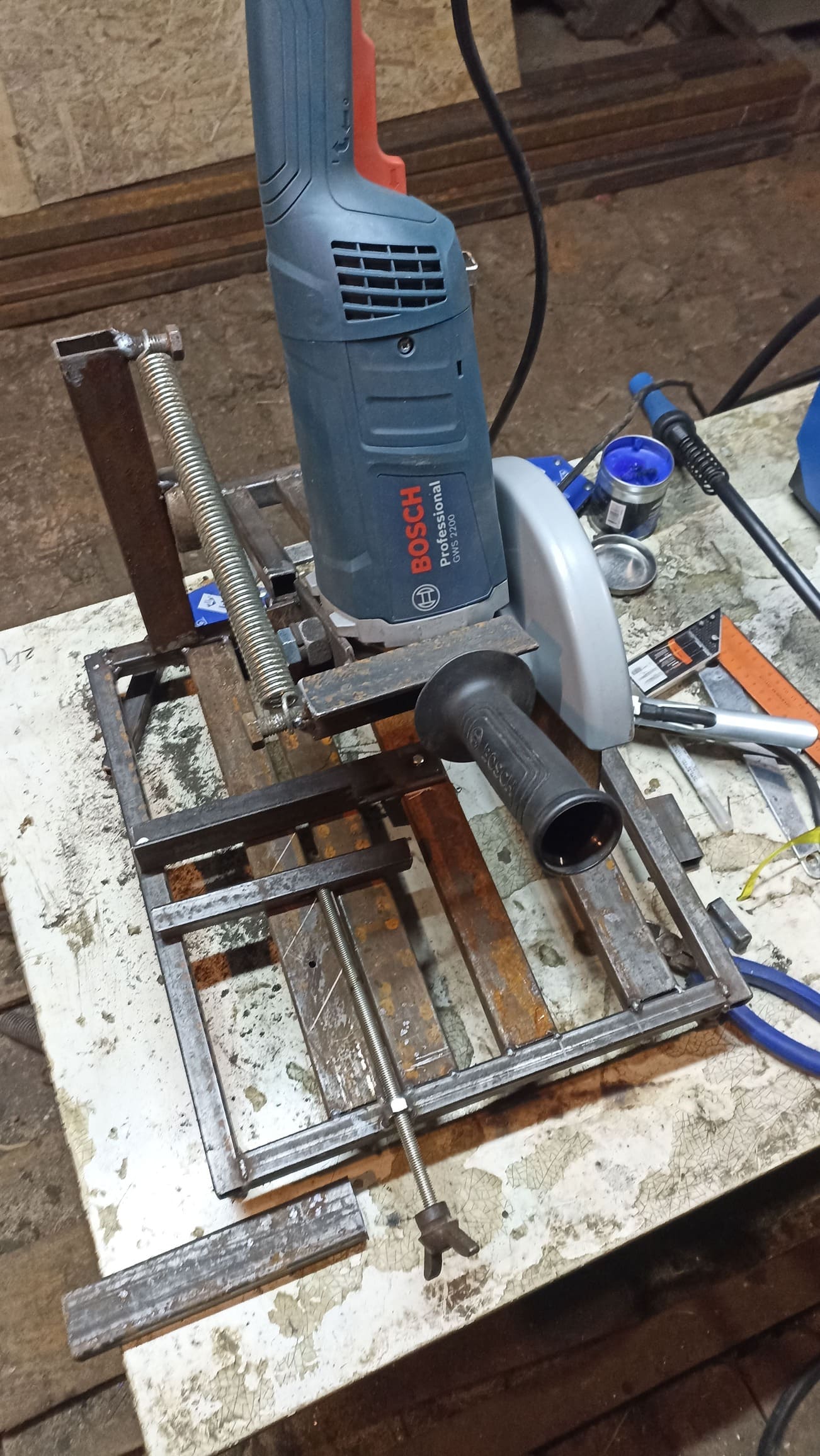

Рама выполнена из профильной трубы 20×20 и 40×20. В боковых рамках установлены подшипники, которые служат шарниром для подъёма/опускания корпуса УШМ. Болгарка крепится в посадочные отверстия ручек — через штатные места, фиксируется болтами. Прижим выполнен из уголка и шпильки, он поворотный — для резки под 90° и 45° (аналог поворотных тисков). Есть возвратная пружина, которая поднимает болгарку в исходное положение после реза. Ножки — регулируемые, чтобы выставить станину строго по уровню. На упоре сделаны насечки для лучшего сцепления заготовки.

Пошаговая инструкция по изготовлению

Шаг 1 — подготовка материалов и замеры

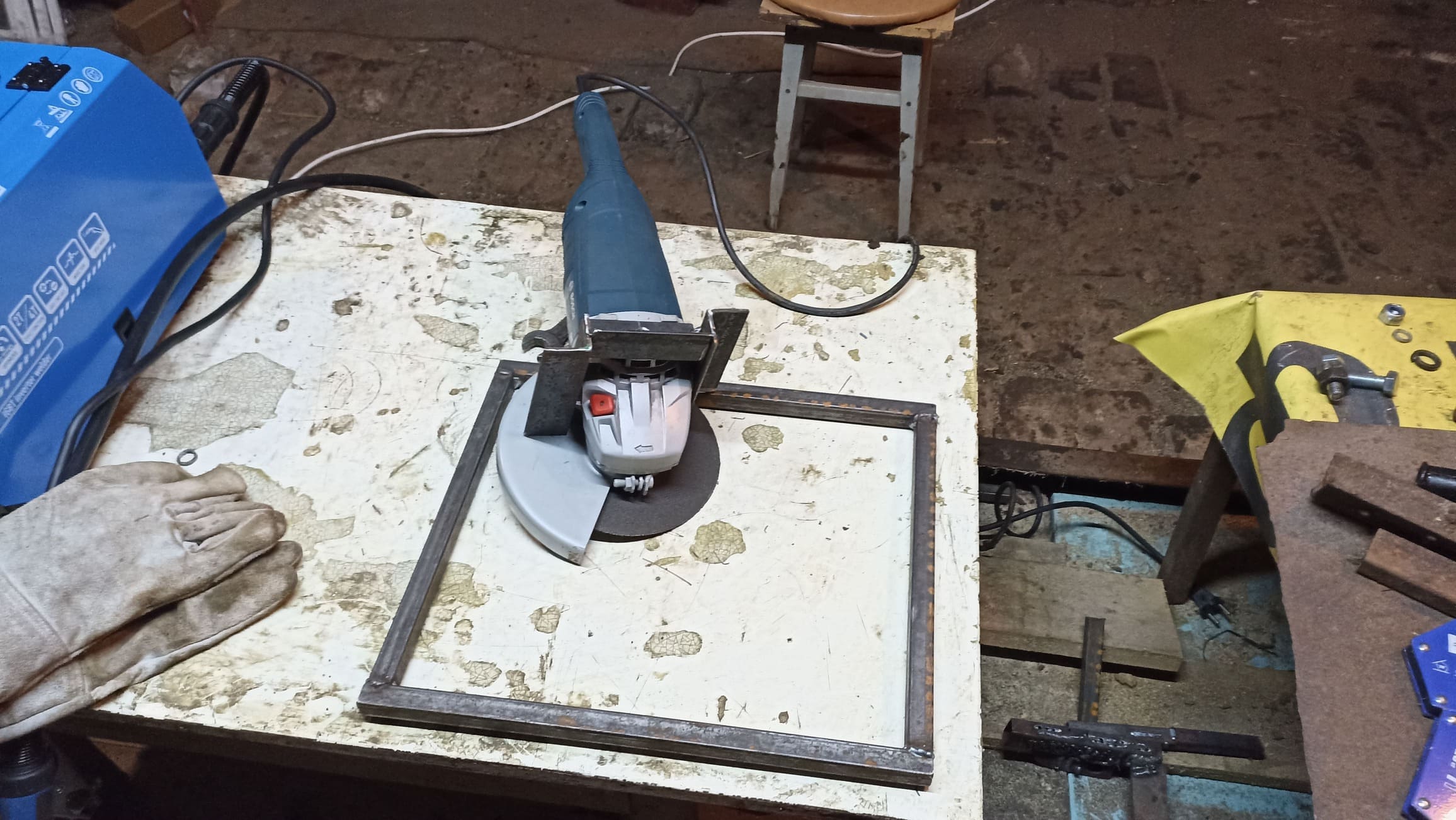

Замерил размеры: 45×40 см — основа, высота 30 см, ось шарниров на 15 см от основания. Продумал, где будут крепления УШМ и прижимной механизм. На этом этапе важно проверить, чтобы посадочные отверстия УШМ совпадали с местом крепления на раме.

Шаг 2 — сборка рамы

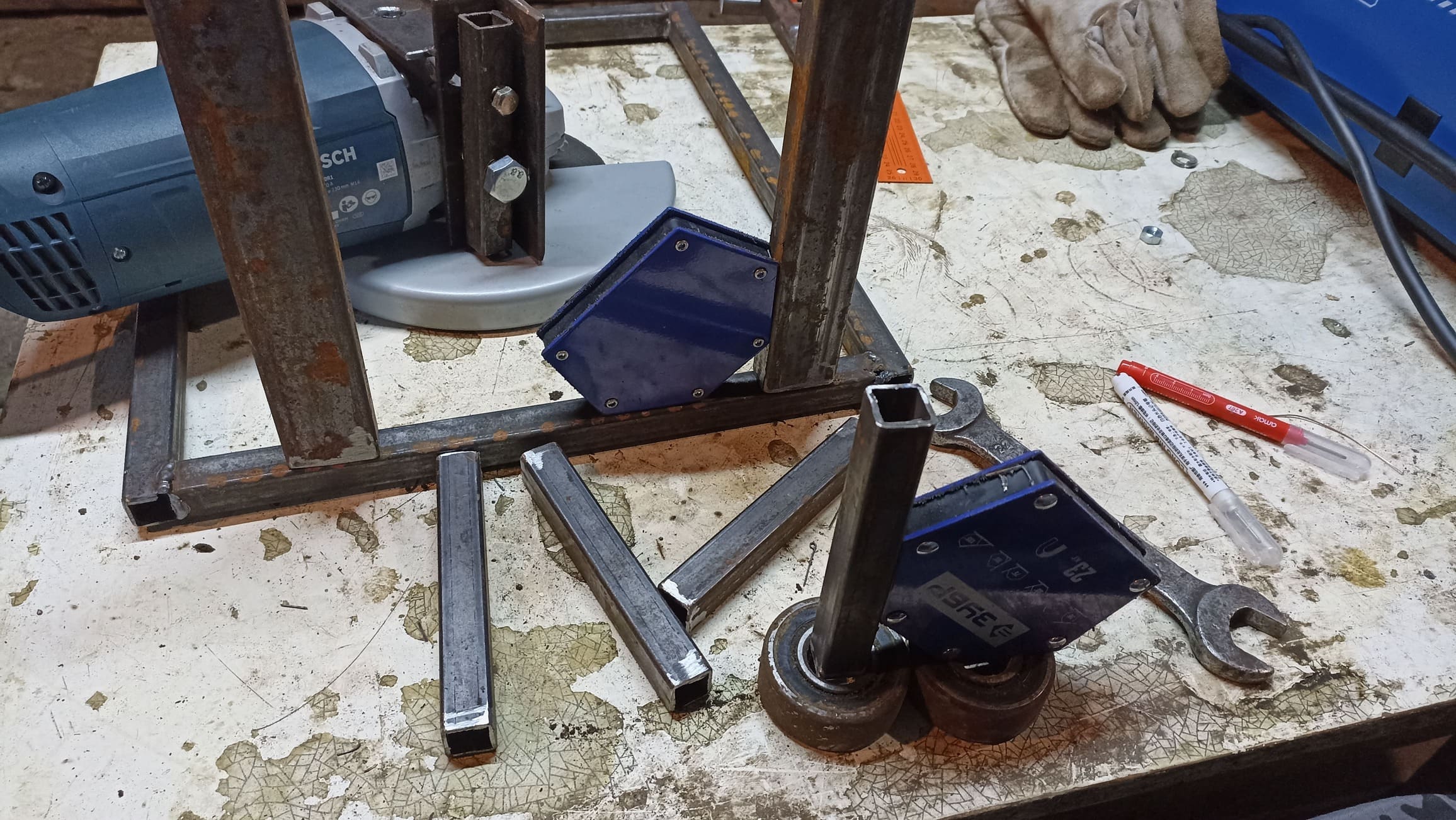

1. Вырезал профили по длине, зачистил торцы.

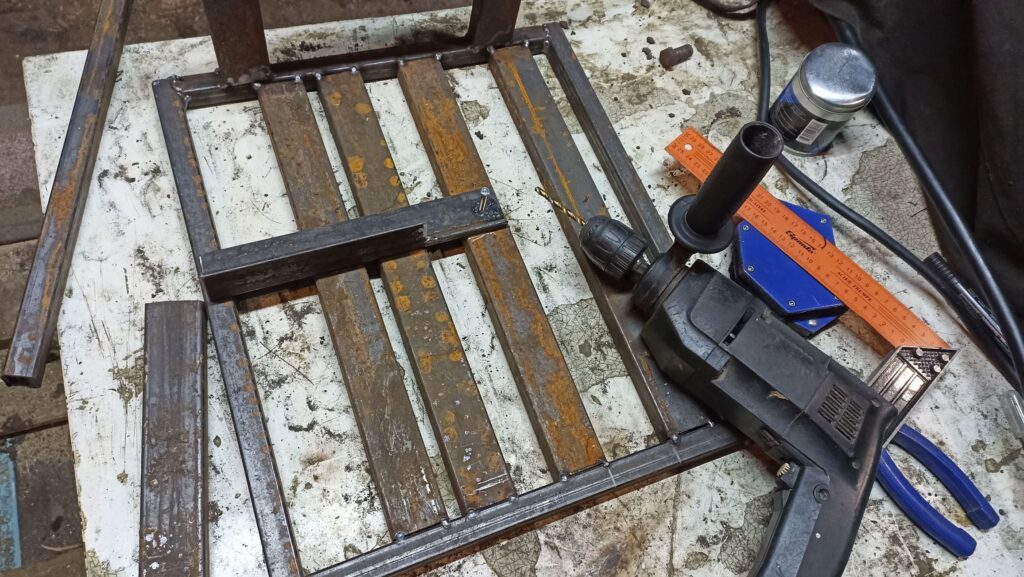

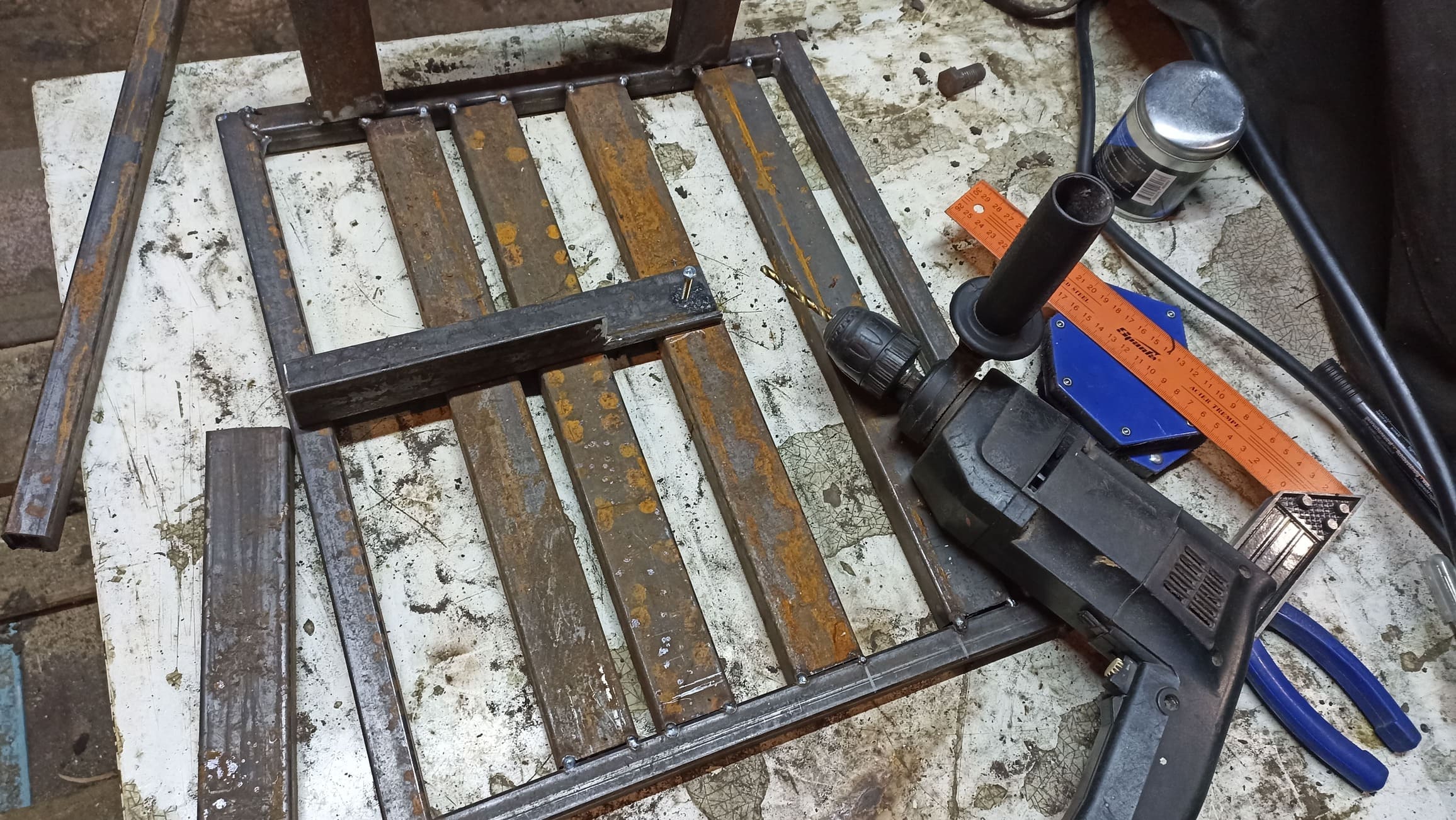

2. Собрал прямоугольную основу из 40×20, приварил вертикальные стойки из 20×20.

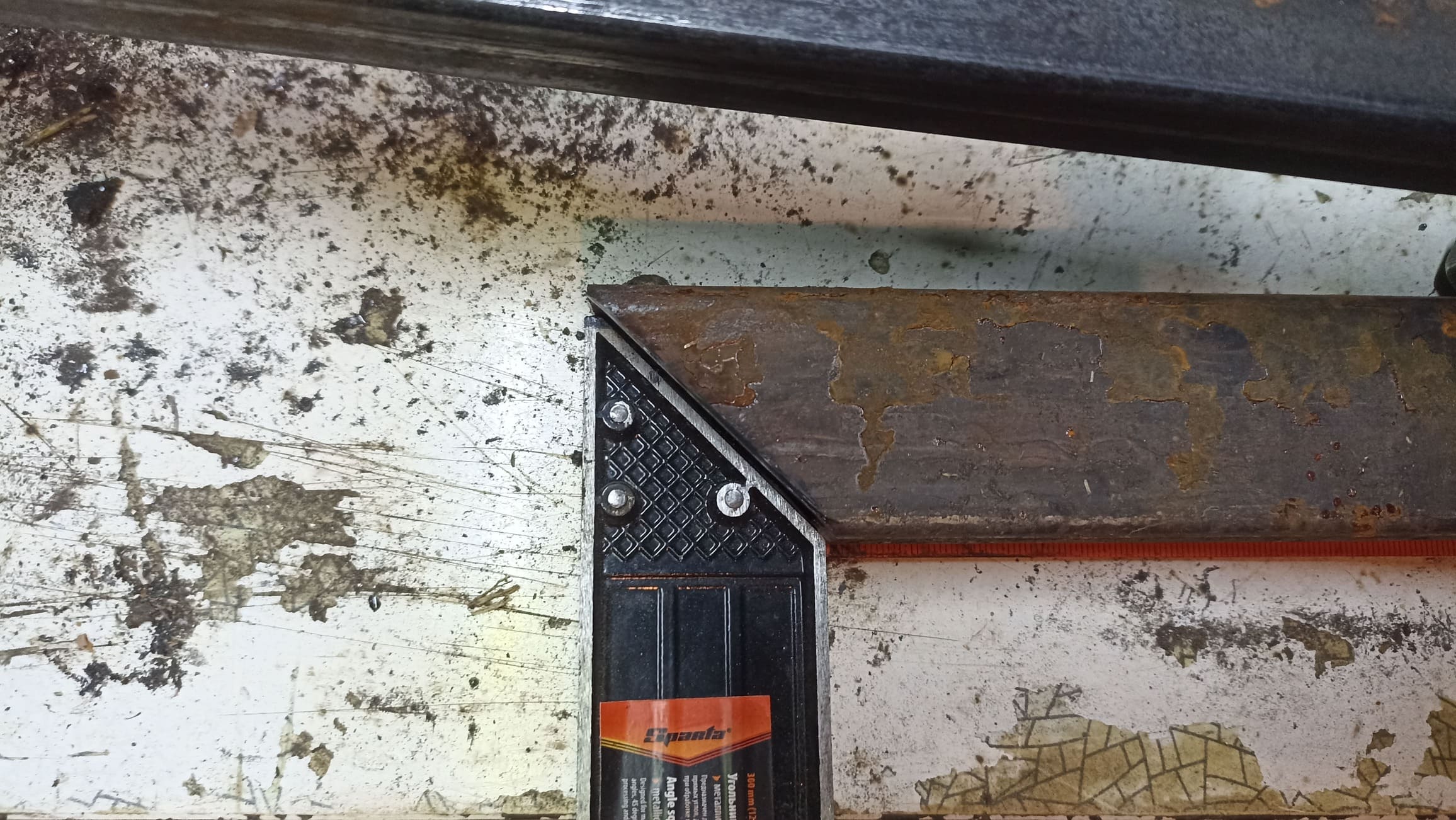

3. Соблюдал прямой угол и диагонали — чтобы рама была жёсткой.

Шаг 3 — установка шарниров и оси

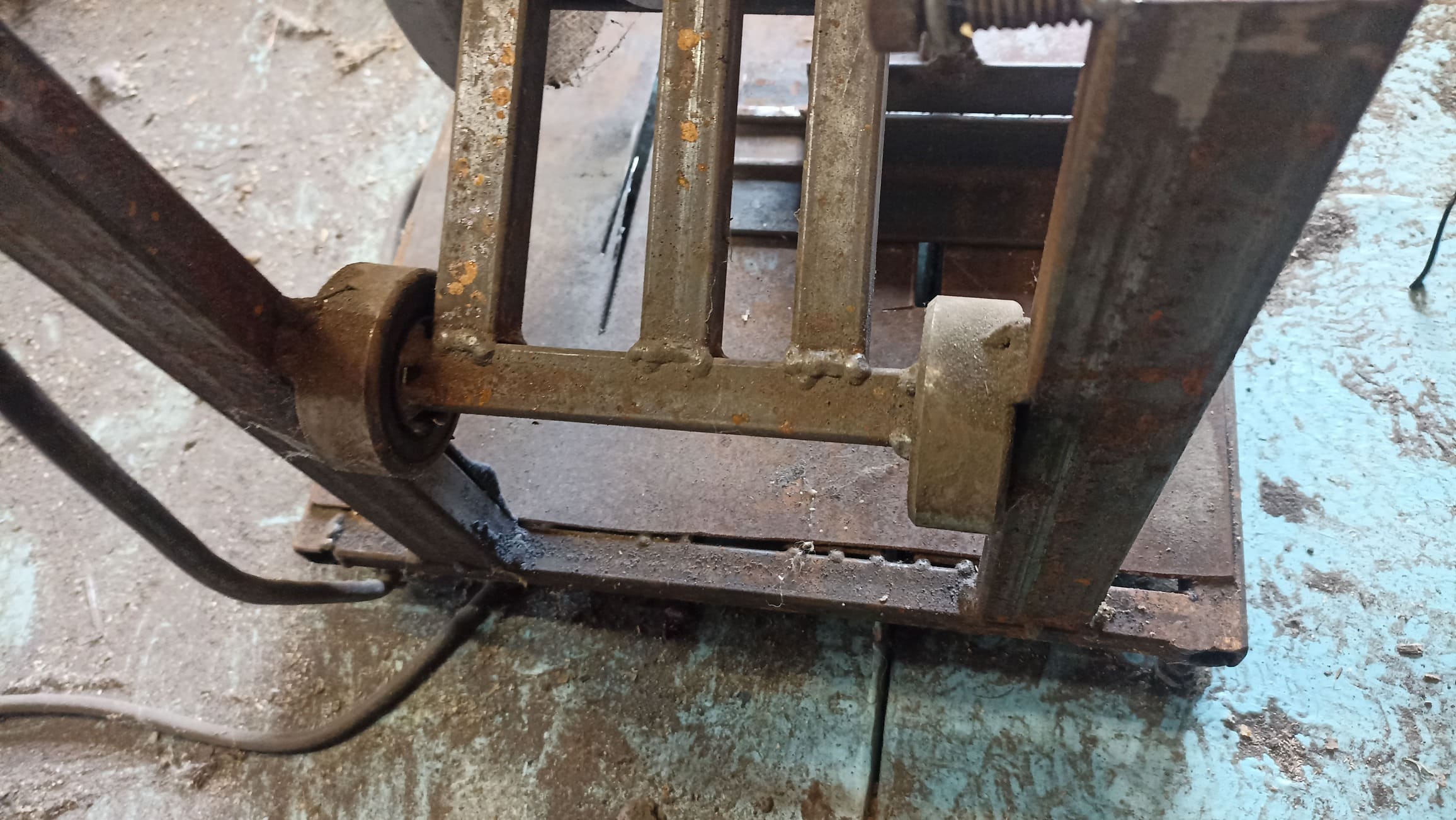

Установил старые подшипники в местах шарниров и закрепил ось. Подшипники выравниваются так, чтобы ось вращения была ровной и без люфтов. Ось — это центр привода подшипников; на неё крепится подвижная часть, где будет держаться болгарка.

Шаг 4 — крепление УШМ

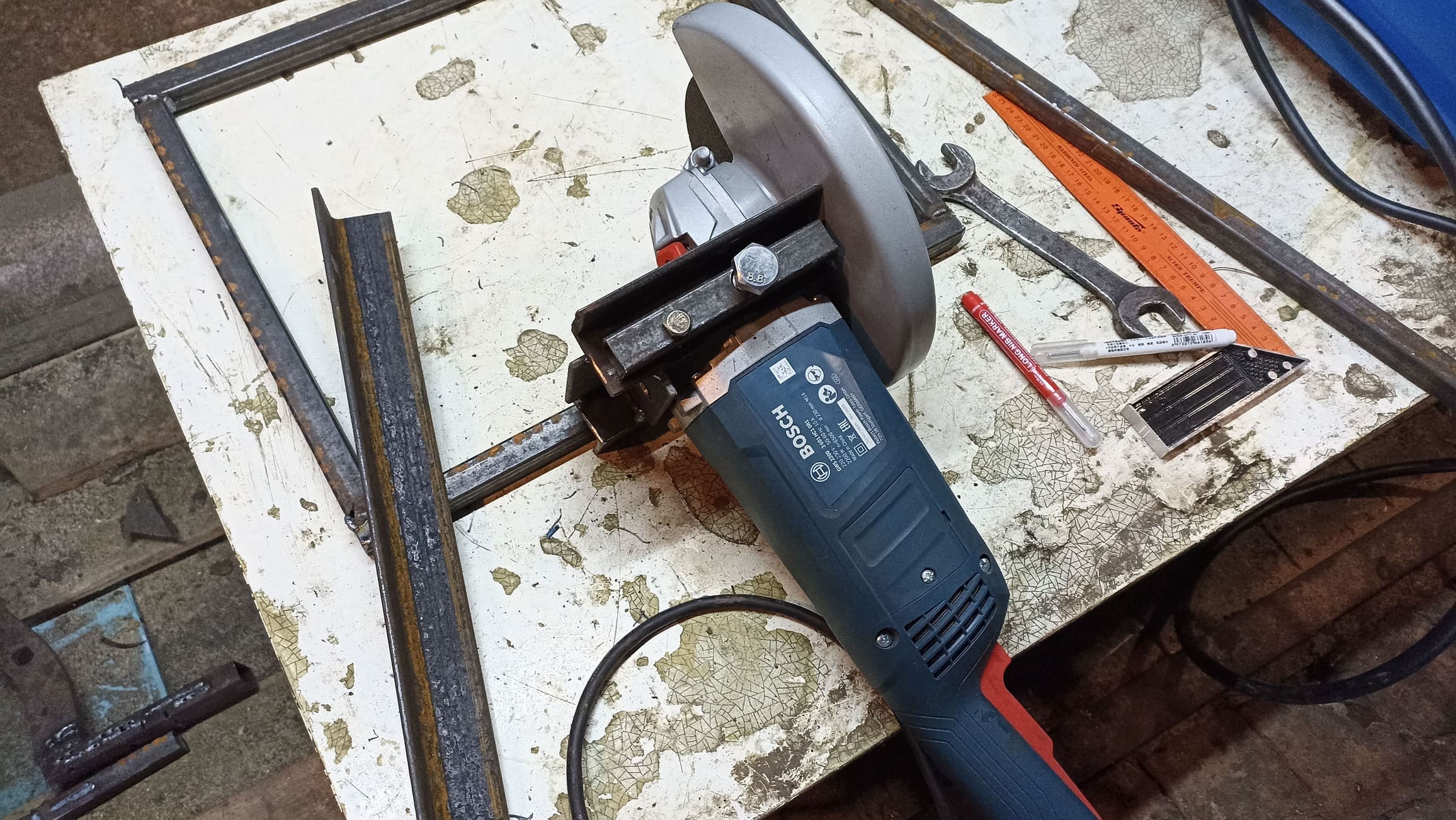

На подвижной плите сделал отверстия в соответствии со штатными посадочными местами ручек УШМ и закрепил болгарку болтами. Важно предусмотреть регулировку положения — я сделал крепление с возможностью мелкой подстройки, чтобы компенсировать погрешности и получить ровный рез.

Шаг 5 — прижимной механизм и регулировка углов

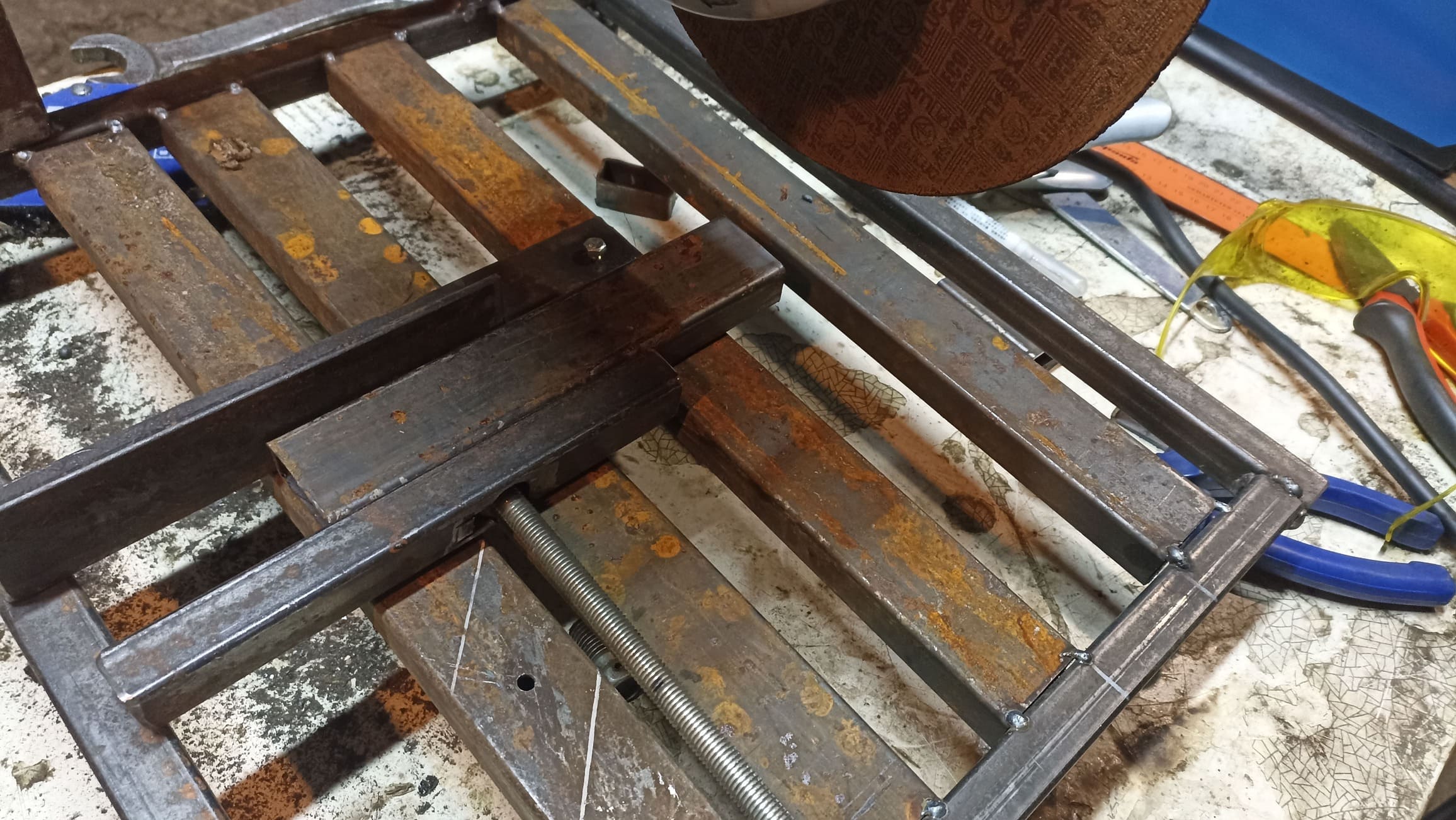

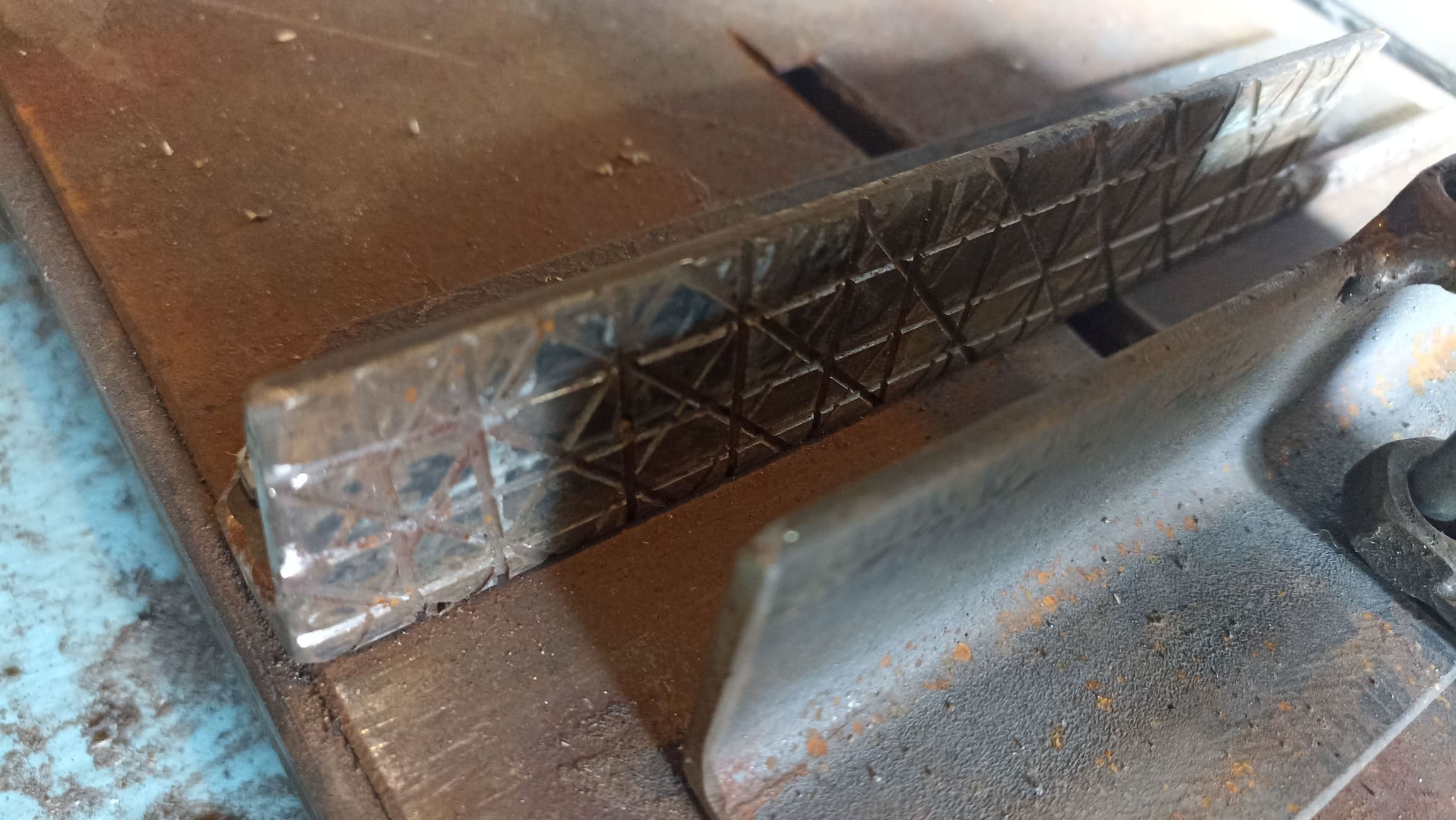

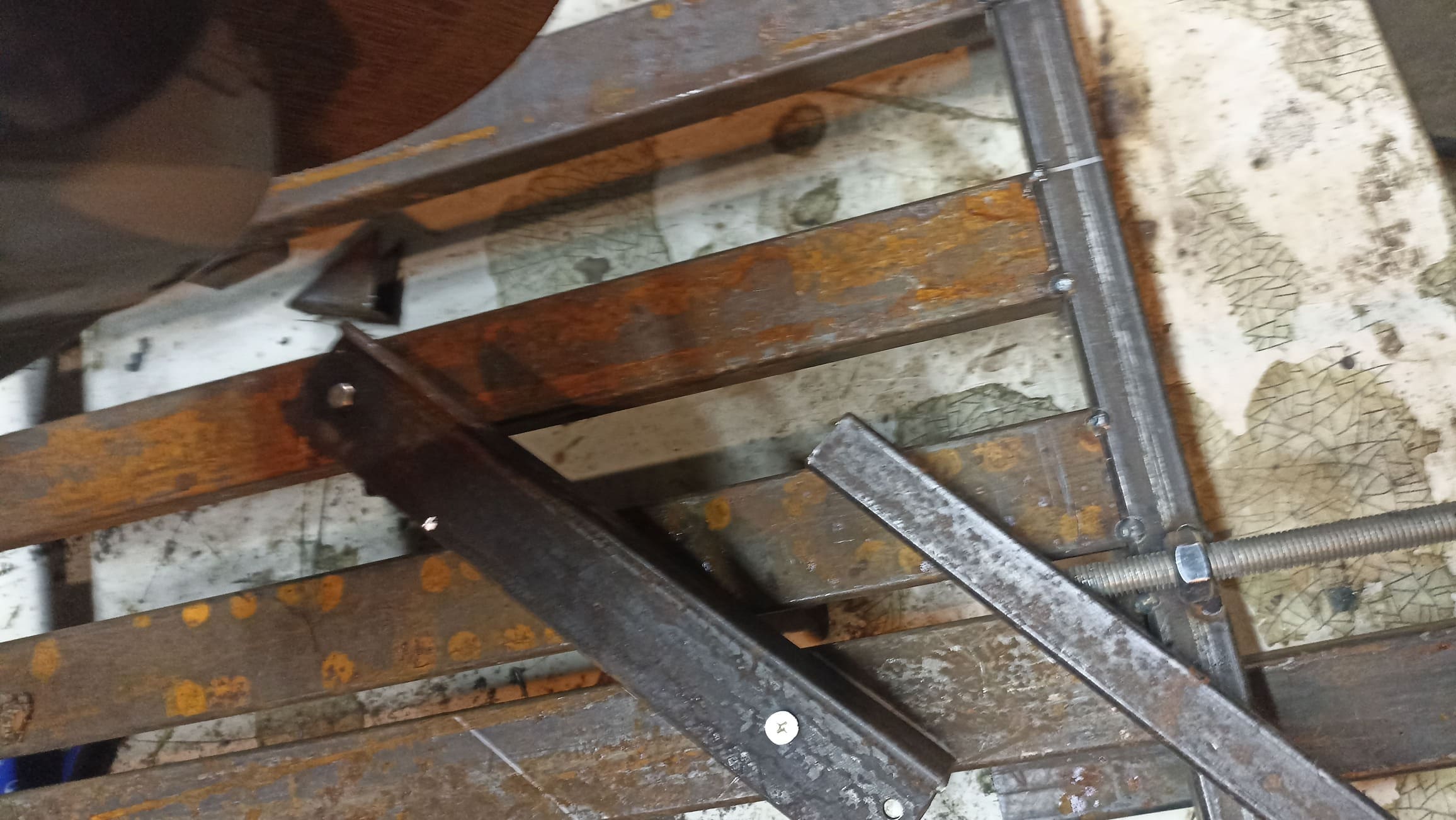

Прижим сделал из уголка и шпильки — поворотный узел позволяет фиксировать заготовку под 90° и под 45°. На упоре нарезал насечки для лучшего удержания трубы. Шпилька служит как ось для поворота прижима.

Шаг 6 — возвратная пружина и финальная сборка

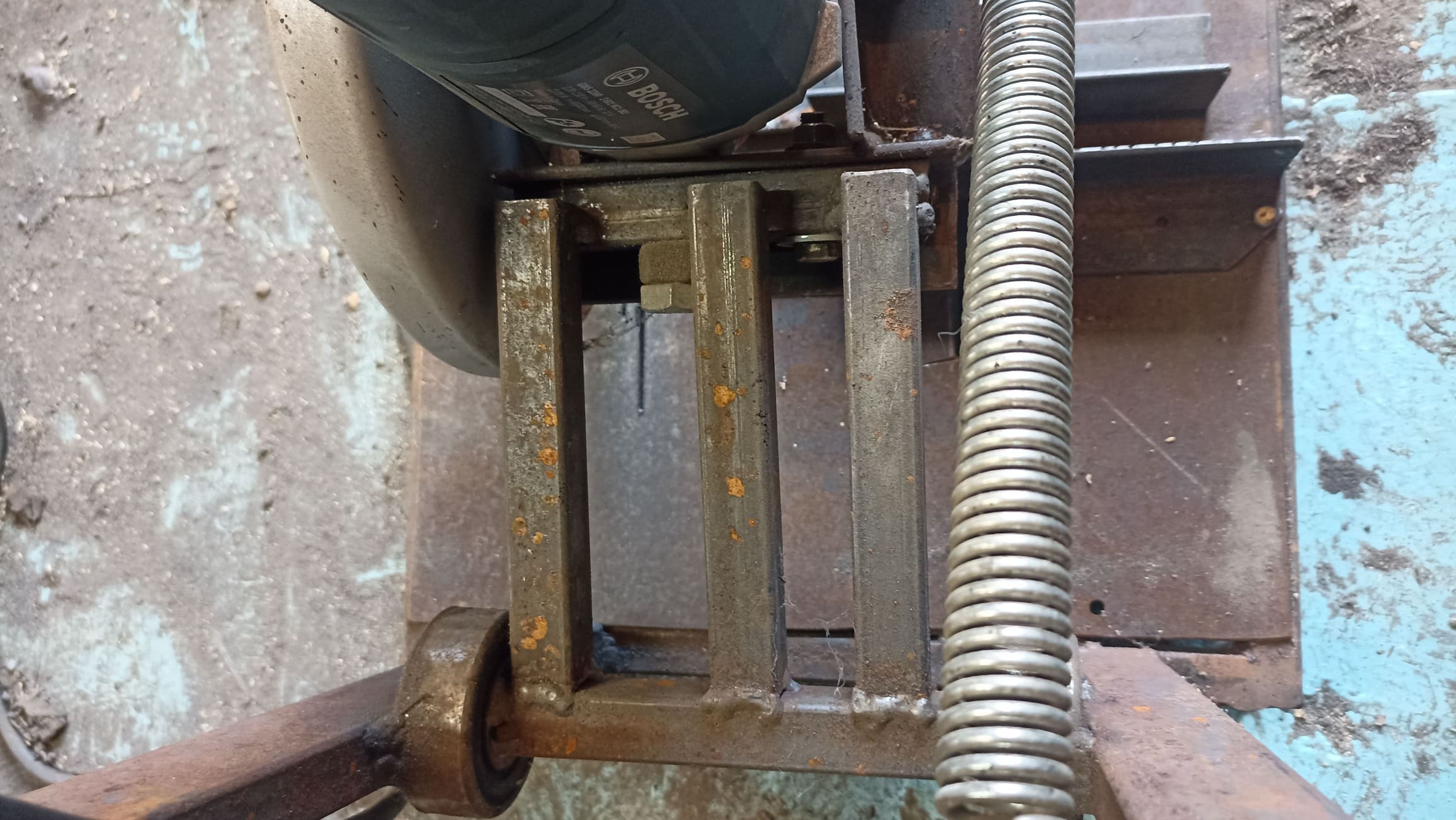

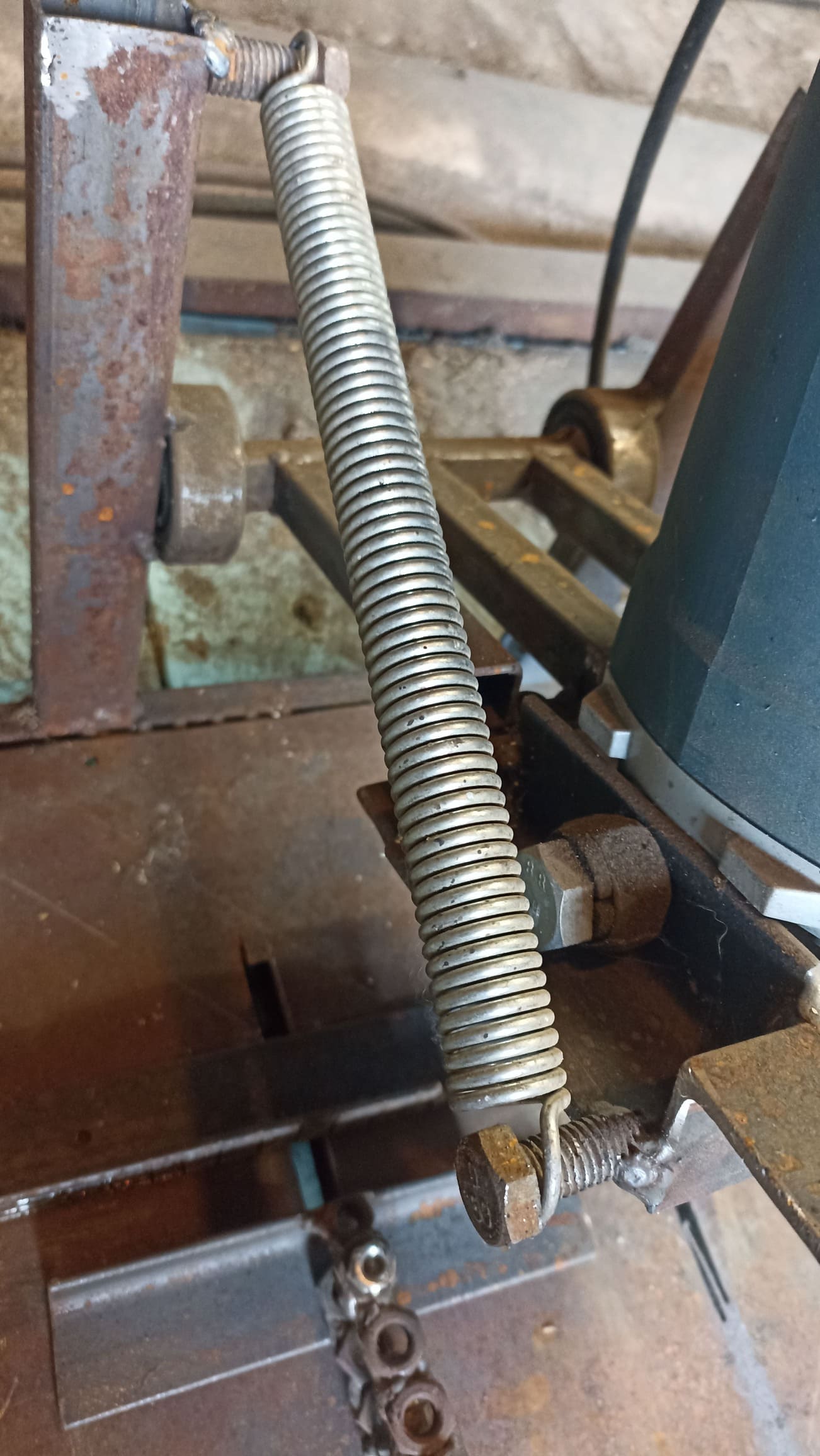

Установил возвратную пружину, которая поднимает УШМ после реза. Приварил дополнительные усиливающие элементы, выставил регулируемые ножки и проверил работу; при необходимости добавил подкосы для жёсткости.

Шаг 7 — тестирование и наладка

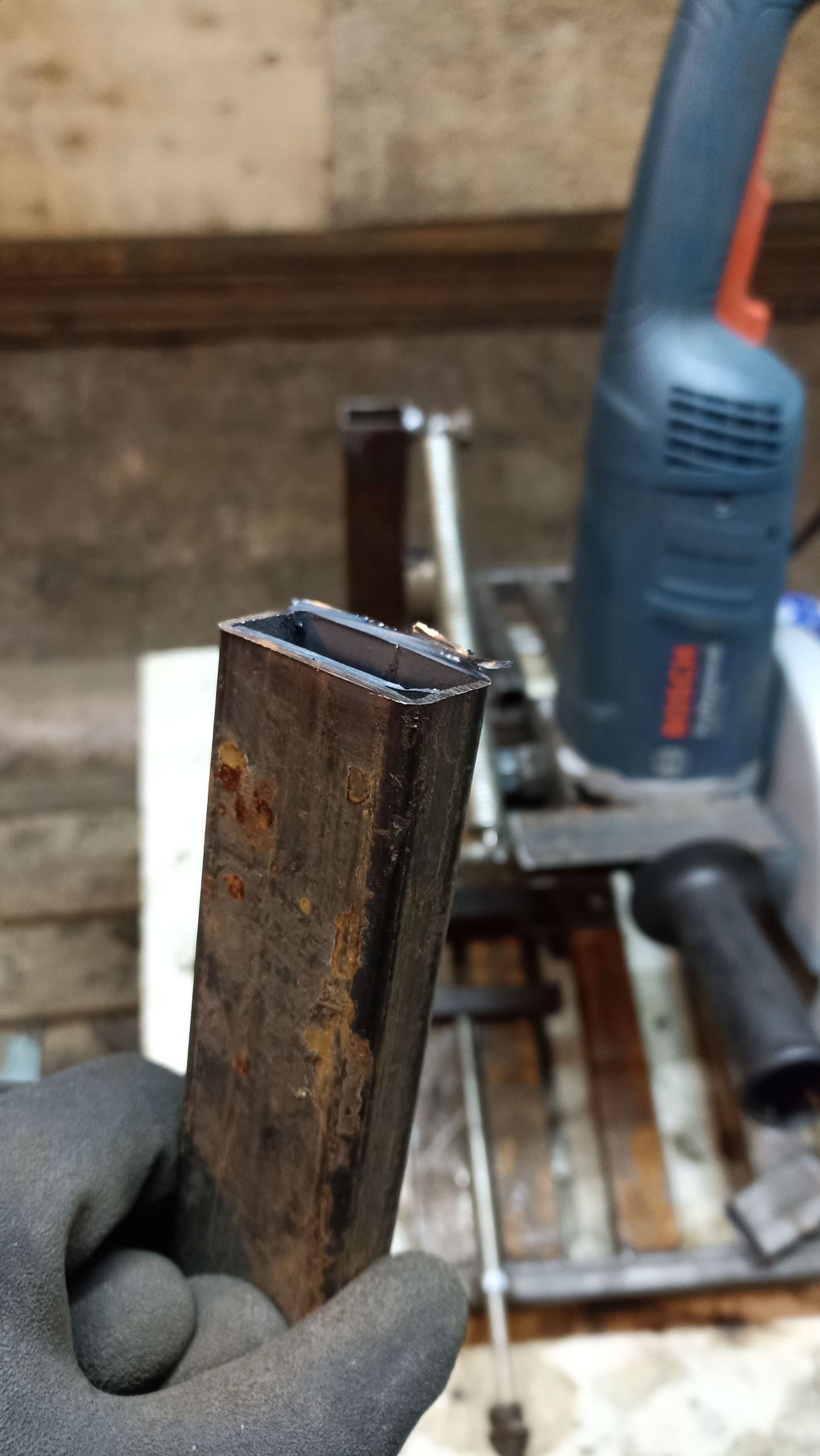

Проверил точность реза — при необходимости подрегулировал крепление УШМ. Тестировал резку профильной трубы и уголка под 90° и 45°. Обратил внимание на искрообразование — при необходимости планирую добавить искроуловитель.

Советы по безопасности

• Всегда надевайте защитные очки, щиток и перчатки, стойте сбоку от линии реза.
• Убедитесь, что кожух диска установлен и исправен — не работайте без него.
• Жёстко фиксируйте заготовку — избегайте люфтов и перекосов.
• Проверьте надёжность болтового крепления УШМ перед каждым рабочим циклом.
• При сильном искрообразовании установите искроуловитель или экран — это повысит безопасность и уменьшит загрязнение рабочего места.

Типичные ошибки и что я бы улучшил

• Слабый прижим: при первом варианте прижим был недостаточно жёстким — заготовка сдвигалась. Решение — более продуманная геометрия прижима и дополнительные фиксаторы.
• Положение УШМ: сложно было попасть на точный ровный рез — поэтому я сделал регулировку крепления на болтах.
• Искры: мешают при работе — рекомендую добавить искроуловитель или металлический экран.
• Улучшения: можно поставить лазерный указатель для точной разметки линии реза и добавить фиксацию угла с делениями для быстрой настройки 45°/90°.

Плюсы и минусы самодельной станины

Плюсы

• Низкая стоимость по сравнению с покупной станиной.
• Возможность доработки и персональной настройки под конкретный инструмент.
• Быстрая и удобная рутина резки — особенно при большом объёме работ.

Минусы

• Требует навыков сварки и базовых слесарных работ.
• Поначалу может потребоваться время на наладку и доводку механизмов.

Заключение

Станина оказалась простым и эффективным решением для быстрой резки труб и уголков. Размеры 45×40 см и высота 30 см дают компактную и устойчивую платформу, а регулировки позволяют делать точные 90° и 45° резы. Если у вас есть доступ к сварке и набору инструментов — собрать похожую станину можно за несколько дней неспешной работы. Это экономично, удобно и даёт полезный опыт.

Все фото моей конструкции в оригинале можно скачать здесь. Если хотите — могу прислать отдельные фотографии по запросу или помочь в доработке под вашу болгарку.

Если есть вопросы — с радостью отвечу.
