Особенности сварки разных материалов

Общие принципы сварки различных материалов

Соединение металлов посредством сварки — процесс, требующий тщательного учета множества факторов: температур плавления, теплопроводности, коэффициентов расширения, структуры металла и химического состава материалов. Выбор метода сварки определяется не только типом свариваемых металлов, но и требованиями к конечному изделию, экономической целесообразностью и доступностью оборудования.

Ключевые моменты:

• Температура плавления: Различные металлы имеют разные температуры плавления, что влияет на выбор метода сварки.
• Теплопроводность: Металлы с высокой теплопроводностью, такие как алюминий, требуют более мощного источника тепла.
• Коэффициенты расширения: Различия в расширении при нагреве могут привести к деформациям и трещинам в шве.
• Структура металла: Аустенитная, ферритная и другие структуры металлов влияют на процесс сварки и качество шва.
• Склонность к фазовым превращениям: Некоторые металлы склонны к фазовым превращениям при нагреве и охлаждении, что может привести к изменению свойств сварного соединения.
• Химический состав: Некоторые металлы требуют использования специальных присадочных материалов или защитных газов для предотвращения окисления.

Сварка стали

Сталь — один из наиболее широко используемых материалов в промышленности, и сварка ее относительно проста по сравнению с другими металлами. Однако существуют различные типы стали, такие как углеродистая, легированная и нержавеющая, каждый из которых требует особого подхода.

Основные методы:

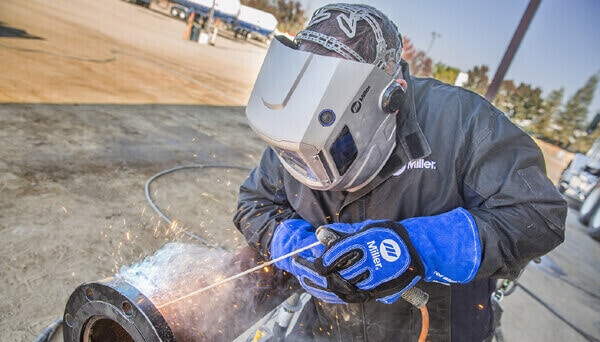

• Дуговая сварка: Подходит для большинства типов стали, обеспечивает прочный шов.
• Механизированная сварка: Высокая производительность, используется в массовом производстве.
• Электрошлаковая сварка: Используется для толстых стальных конструкций, обеспечивает высокую точность и прочность шва.

Особенности:

• Углеродистая сталь: Легко сваривается, но требует контроля за охлаждением для предотвращения образования трещин. Часто необходим предварительный подогрев и последующая термическая обработка для снятия напряжений.
• Нержавеющая сталь: Требует использования специальных защитных газов и электродов для предотвращения коррозии шва. Предварительный подогрев и термическая обработка также могут быть необходимы для некоторых видов нержавеющих сталей.
• Легированная сталь: В зависимости от состава легирующих элементов, сварка может требовать использования специализированных присадочных материалов и методов для предотвращения закалки и образования трещин.

Сварка алюминия

Алюминий известен своей высокой теплопроводностью и склонностью к образованию оксидной пленки, что делает его одним из самых сложных металлов для сварки. Без правильного подхода можно столкнуться с проблемами, такими как прожоги и пористость шва.

Основные методы:

• Аргонодуговая сварка (TIG): Обеспечивает чистый и прочный шов, подходит для тонких и средних по толщине деталей.
• Магниево-дуговая сварка (MIG/GMAW): Используется для более толстых алюминиевых конструкций с использованием неплавящихся электродов и защитных газов, таких как аргон или смеси аргона с гелием.
• Лазерная сварка: Высокая точность и скорость, подходит для автоматизированных процессов.

Особенности:

• Оксидная пленка: Требует предварительной очистки и использования флюсов для ее удаления.
• Высокая теплопроводность: Необходимость применения мощных источников тепла и контроля температуры.
• Скорость охлаждения: Влияние на структуру шва, предотвращение образования трещин.
• Склонность к горячим трещинам: Требует тщательного контроля процесса сварки и выбора правильных параметров.

Сварка меди и медных сплавов

Медь обладает высокой теплопроводностью и склонностью к окислению, что усложняет процесс сварки. Для получения прочных и качественных швов необходимо использовать специальные методы и материалы. Существуют различные медные сплавы, такие как бронзы и латуни, каждый из которых имеет свои особенности при сварке.

Основные методы:

• Дуговая сварка в защитных газах (TIG/MIG): Обеспечивает защиту от окисления и получение прочного шва.
• Ручная дуговая сварка с покрытыми электродами: Подходит для небольших и средних по толщине деталей.
• Механизированная дуговая сварка под флюсом (SAW): Используется для массового производства медных конструкций.
• Газовая сварка: Применяется для тонких медных деталей с использованием специальных флюсов.
• Электронно-лучевая сварка: Применяется для высококачественных и чистых сварных соединений.

Особенности:

• Высокая теплопроводность: Требует использования мощных сварочных аппаратов и контроля температуры.
• Окисление: Необходимость применения защитных газов или флюсов для предотвращения образования оксидов.
• Пористость шва: Использование присадочных материалов для улучшения качества сварного соединения.
• Разные медные сплавы: Бронзы, латуни и другие сплавы требуют использования специфических методов и материалов для сварки.

Сварка титана

Титан и его сплавы известны своей прочностью и коррозионной стойкостью, но сварка этого металла сопряжена с рядом сложностей из-за его высокой реакционной способности при нагревании.

Основные методы:

• Аргонная сварка (TIG): Основной метод, обеспечивающий защиту от атмосферных газов.
• Лазерная сварка: Используется для высокоточных и автоматизированных процессов.
• Электронно-лучевая сварка: Применяется в высокотехнологичных отраслях для получения чистых швов.

Особенности:

• Высокая температура плавления: Требует использования специализированного оборудования.
• Реакция с кислородом и азотом: Необходимость сварки в инертной атмосфере для предотвращения загрязнения шва.
• Защита зоны теплового влияния: Требуется защита не только сварочной ванны, но и окружающей зоны от доступа воздуха.
• Использование вставок: Для улучшения качества сварного соединения могут применяться вставки из специальных сплавов, таких как ниобий или молибден.
• Предварительная подготовка: Сварщик зачищает поверхность титана, удаляет оксиды с помощью кислот или механических методов, и защищает детали от доступа воздуха во время сварки.

Сварка чугуна

Чугун обладает уникальными свойствами, такими как высокая износостойкость и гигроскопичность, но сварка этого материала требует особого подхода из-за его склонности к образованию трещин и пор.

Основные методы:

• Сварка под флюсом: Используется для толстых и сложных по форме чугунных конструкций.
• Газовая сварка: Подходит для тонких и средних по толщине чугунных деталей, особенно ковкого чугуна.
• Электродуговая сварка с использованием специальных электродов: Обеспечивает прочное соединение с минимальными трещинами.
• Механизированная дуговая сварка под флюсом (SAW): Используется для массового производства чугунных конструкций.

Особенности:

• Разные виды чугуна: Серый, ковкий и высокопрочный чугун имеют разные степени свариваемости и требуют различных методов сварки.
• Высокая скорость охлаждения: Может приводить к образованию трещин, требует контроля температуры и использования предварительного подогрева.
• Пористость шва: Необходимость использования специальных присадочных материалов и флюсов.
• Предварительная подготовка: Требуется тщательная очистка и подготовка поверхностей для сварки, а также правильный выбор метода в зависимости от типа чугуна.
• Редкое применение диффузионной сварки: Чаще используются методы с предварительным подогревом и специальными электродами или присадочными материалами.

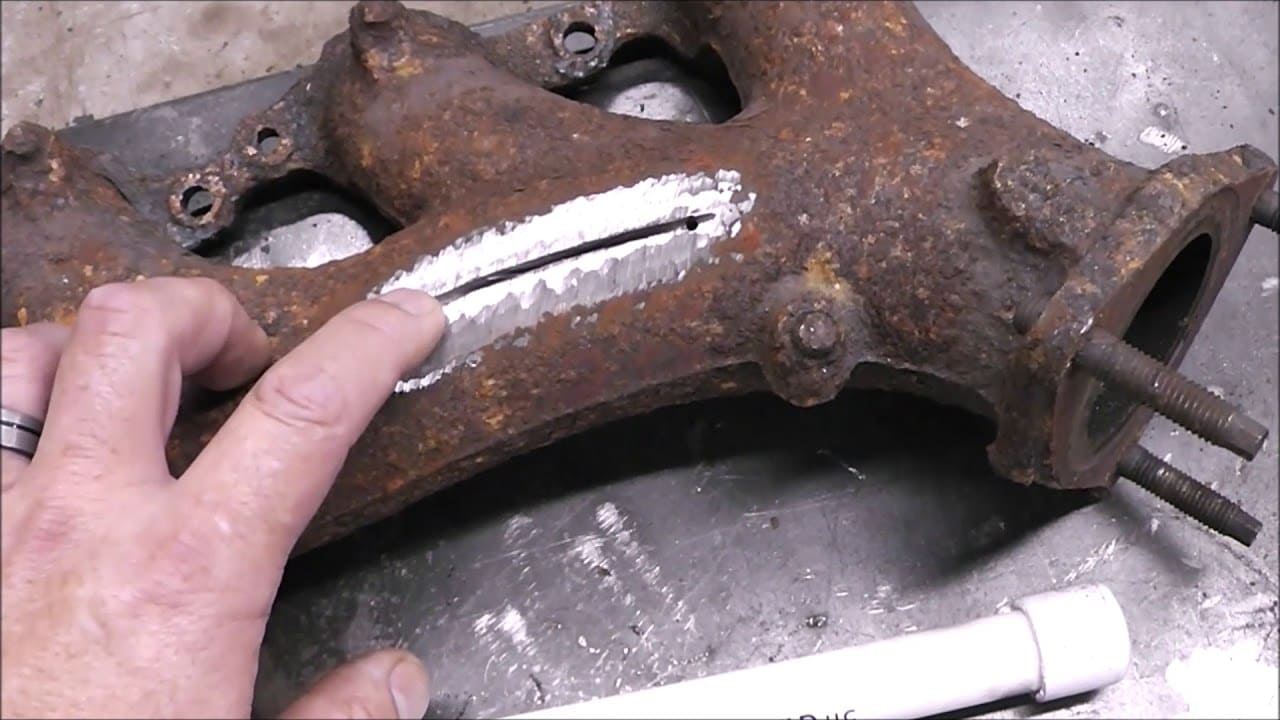

Подготовка чугунных деталей к сварке

Сварка никелевых сплавов

Никелевые сплавы, такие как Инконель, Хастеллой и Монель, известны своей высокой температурной стойкостью и коррозионной устойчивостью. Они широко используются в аэрокосмической, нефтегазовой и химической промышленности.

Основные методы:

• Электронно-лучевая сварка: Обеспечивает высокую точность и минимальное тепловое воздействие.
• Лазерная сварка: Подходит для тонких и средних по толщине деталей, обеспечивает чистый шов.
• Дуговая сварка в защитных газах (TIG/MIG): Широко применяется для сварки различных никелевых сплавов.
• Плазменная сварка: Используется для толстых и сложных по форме деталей.

Особенности:

• Высокая температура плавления: Требует использования сварочных аппаратов с высокой мощностью.
• Химическая стабильность: Необходимость использования чистых защитных газов для предотвращения загрязнения шва.
• Склонность к серному охрупчиванию: Некоторые никелевые сплавы чувствительны к присутствию серы, что может привести к образованию хрупких соединений.
• Тепловое воздействие: Минимизация зон теплового воздействия для сохранения механических свойств сплава.

Сварка магниевых сплавов

Магниевые сплавы ценятся за их легкость и высокую прочность, что делает их популярными в автомобильной и авиационной промышленности. Однако сварка магния сопряжена с рядом технических трудностей.

Основные методы:

• Магниево-дуговая сварка: Часто используется для соединения магниевых сплавов, требует предварительной подготовки поверхностей.
• Аргонодуговая сварка (TIG/MIG): Обеспечивает чистый шов, но требует строгого контроля условий сварки.
• Фрикционно-механическая сварка (FSW): Перспективный метод для сварки магния, позволяет получать прочные соединения без плавления металла.
• Лазерная сварка: Используется для высокоточных и автоматизированных процессов.

Особенности:

• Высокая реакционная способность: Магний активно реагирует с кислородом и азотом, что требует использования инертных газов.
• Склонность к горению: Необходимость предотвращения образования горючих паров и использования подходящих методов охлаждения.
• Термическая деформация: Высокая теплопроводность магния требует точного контроля температуры для предотвращения деформаций.
• Фрикционно-механическая сварка (FSW): Позволяет создавать прочные соединения без риска образования трещин, что особенно важно для магниевых сплавов.

Сварка кобальтовых сплавов

Кобальтовые сплавы обладают высокой твердостью и устойчивостью к износу, что делает их незаменимыми в производстве инструментов и двигателей. Однако сварка кобальтовых сплавов требует специальных условий.

Основные методы:

• Аргонодуговая сварка (TIG): Основной метод для получения высококачественных швов.
• Лазерная сварка: Обеспечивает высокую точность и минимальное тепловое воздействие.
• Электронно-лучевая сварка: Применяется для высококачественных и чистых сварных соединений.
• Плазменная сварка: Используется для толстых и сложных по форме деталей.

Особенности:

• Высокая температура плавления: Требует использования специализированных сварочных аппаратов.
• Хрупкость при низких температурах: Необходимость контроля скорости охлаждения для предотвращения образования трещин.
• Использование защитных газов: Аргон или гелий для предотвращения окисления шва.
• Сложность сварки: Высокие требования к квалификации сварщика и контролю процесса сварки.

Сварка вольфрамовых сплавов

Вольфрамовые сплавы известны своей высокой температурной стойкостью и прочностью, что делает их незаменимыми в производстве режущих инструментов и компонентов для электроники. Однако сварка вольфрама сопряжена с рядом сложностей.

Основные методы:

• TIG-варка (TIG): Основной метод для получения чистых и прочных швов.
• Плазменная сварка: Используется для толстых и сложных по форме деталей.
• Лазерная сварка: Обеспечивает высокую точность и минимальное тепловое воздействие.
• Электронно-лучевая сварка: Применяется для высококачественных и чистых сварных соединений.

Особенности:

• Очень высокая температура плавления: Вольфрам имеет одну из самых высоких температур плавления среди металлов, что требует использования специализированного оборудования.
• Хрупкость: Вольфрамовые сплавы склонны к хрупкости, что усложняет процесс сварки и требует точного контроля параметров.
• Склонность к образованию оксидов: Необходимость использования инертных газов для защиты шва от окисления.
• Точность процесса: Для сохранения механических свойств сплава требуется точное управление процессом сварки.

Сварка разнородных металлов

Сварка разнородных металлов, или биметаллическая сварка, представляет собой сложный процесс, требующий глубоких знаний и специализированного оборудования. Соединение различных металлов позволяет комбинировать их полезные свойства, но требует учета различий в физических и химических характеристиках материалов.

Основные методы:

• Метод промежуточных вставок: Использование специальных вставок из совместимых сплавов для обеспечения прочного соединения.
• Лазерная сварка: Позволяет точно контролировать процесс сварки и минимизировать тепловое воздействие на материалы.
• Электронно-лучевая сварка: Применяется для высококачественных и чистых сварных соединений.
• Аргонодуговая сварка (TIG/MIG): Используется для соединения разнородных металлов с использованием подходящих присадочных материалов и защитных газов.

Особенности:

• Различие в температуре плавления: Требует использования методов сварки с контролируемым нагревом и постепенным охлаждением.
• Тепловое расширение: Необходимость учета коэффициентов расширения для предотвращения деформаций и трещин.
• Химическая совместимость: Использование присадочных материалов и защитных газов для предотвращения образования хрупких соединений.
• Структурные различия: Учет различий в кристаллической структуре металлов для обеспечения равномерного распределения нагрузок в сварном шве.

Заключение

Сварка различных материалов — это искусство, требующее глубоких знаний и опыта. Каждая группа металлов и сплавов обладает своими уникальными свойствами, которые необходимо учитывать при выборе метода сварки. Правильный подход обеспечивает не только прочное соединение, но и долговечность конечного изделия. В будущих статьях мы детально рассмотрим особенности сварки каждого материала, предоставив практические советы и рекомендации для сварщиков всех уровней.
