Алюминий — металл будущего. Легкий, прочный, устойчивый к коррозии, он используется повсюду: от велосипедных рам и автомобильных дисков до корпусов самолетов. Но когда дело доходит до сварки, этот «крылатый металл» показывает свой непростой характер. Высокая теплопроводность и коварная оксидная пленка превращают процесс в настоящее испытание для новичка. Но не стоит отчаиваться! В этой статье мы подробно разберем, как правильно сваривать алюминий методами TIG и MIG, какие материалы использовать и каких ошибок избегать, чтобы получить идеальный шов.
Оглавление:
1. Два главных врага при сварке алюминия
Чтобы успешно сваривать алюминий, нужно знать своих «врагов» в лицо. Их всего два, но они очень коварны.
Враг №1: Оксидная пленка (Al₂O₃). На воздухе алюминий мгновенно покрывается тонкой, но очень прочной и тугоплавкой оксидной пленкой. Ее температура плавления — около 2050°C, в то время как сам алюминий плавится уже при 660°C. Если эту пленку не удалить или не разрушить в процессе сварки, она останется в шве в виде твердых включений, делая его хрупким и некачественным.
Враг №2: Высокая теплопроводность. Алюминий отводит тепло в 5-6 раз быстрее, чем сталь. Это значит, что для его расплавления требуется значительно больше энергии (сварочного тока). Тепло быстро «растекается» по всей детали, что может привести к ее деформации (короблению) и затрудняет формирование сварочной ванны, особенно на старте.
2. Подготовка поверхности: ключ к чистому шву
Учитывая проблему с оксидной пленкой, подготовка становится критически важным этапом. Запомните правило: алюминий должен быть идеально чистым!
- Обезжиривание: Сначала удалите все следы масла, смазки или грязи с помощью ацетона или специального обезжиривателя.

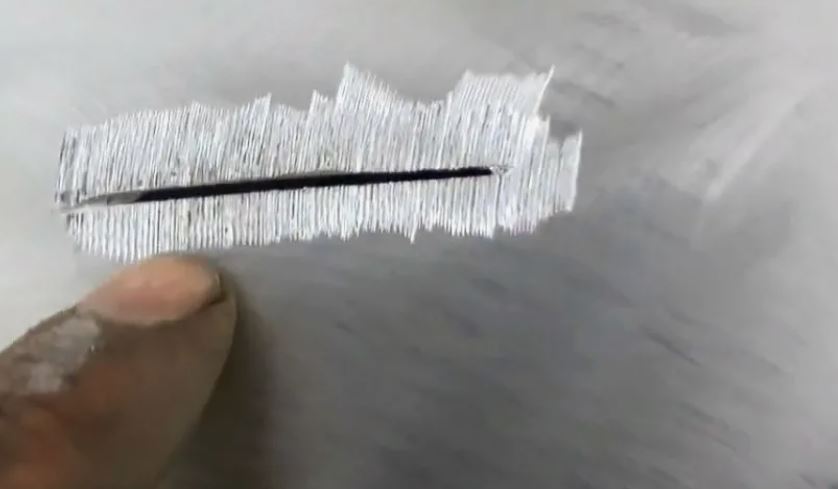

- Механическая зачистка: Сразу после обезжиривания и непосредственно перед сваркой зачистите свариваемые кромки щеткой из нержавеющей стали. Важно: эта щетка должна использоваться только для алюминия, иначе вы загрязните поверхность частицами стали, что приведет к коррозии. Зачищать нужно до появления характерного металлического блеска.
- Хранение: Храните присадочную проволоку и прутки в сухом месте, чтобы избежать конденсации влаги, которая является источником водорода и приводит к пористости шва.
3. Методы сварки алюминия: TIG против MIG
Для качественной сварки алюминия подходят два основных метода, каждый со своими особенностями.
3.1. TIG (AC) сварка — золотой стандарт для алюминия
Аргонодуговая сварка неплавящимся вольфрамовым электродом (TIG) считается лучшим методом для алюминия, особенно для ответственных соединений и тонких деталей. Главный секрет — использование переменного тока (AC). В режиме AC полярность тока меняется десятки раз в секунду:
- Обратная полярность (AC+): Эффективно «бомбардирует» и разрушает тугоплавкую оксидную пленку (катодное распыление).
- Прямая полярность (AC-): Глубоко проплавляет основной металл.

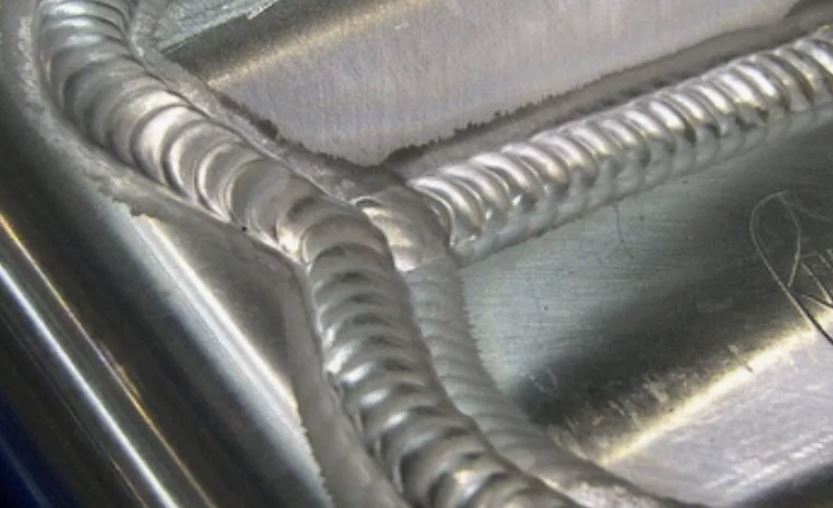

Чередование этих фаз позволяет одновременно и очищать поверхность, и плавить металл, создавая чистый и качественный шов. TIG-сварка дает сварщику максимальный контроль над процессом, но требует высокой квалификации и работает медленнее, чем MIG.
3.2. MIG сварка — скорость и производительность
Полуавтоматическая сварка (MIG) в среде инертного газа (аргона) — это более быстрый и производительный метод, который отлично подходит для сварки толстого алюминия (от 3-4 мм). Здесь вместо вольфрамового электрода используется плавящаяся алюминиевая проволока, которая подается автоматически.
Для стабильной сварки алюминия полуавтоматом желательно использовать аппарат с импульсным режимом (Pulse MIG). Импульсы тока помогают контролировать перенос металла, уменьшают разбрызгивание и обеспечивают хороший провар, эффективно пробивая оксидную пленку. Из-за мягкости алюминиевой проволоки требуется специальный подающий механизм (часто 4-роликовый) и тефлоновый канал в горелке, чтобы избежать ее замятия.
3.3. А что насчет MMA (ручной дуговой)?
Теоретически, сварка алюминия покрытыми электродами возможна, но на практике применяется крайне редко. Этот метод дает очень нестабильную дугу, много шлака и шов низкого качества. Он подходит только для неответственного ремонта в полевых условиях, когда других вариантов нет. В 99% случаев для алюминия выбирают TIG или MIG.
4. Выбор присадочной проволоки и газа
Присадочные материалы: Самые популярные марки присадочных прутков и проволоки — это ER4043 (с кремнием, AlSi5) и ER5356 (с магнием, AlMg5).
- ER4043 (AlSi): Дает более жидкую сварочную ванну, хорошо смачивает кромки и меньше склонна к образованию трещин. Идеальна для сварки литейных алюминиевых сплавов. Шов после анодирования становится темно-серым.
- ER5356 (AlMg): Дает более прочный и пластичный шов. Используется для сварки деформируемых сплавов (серии 5ххх и 6ххх). После анодирования цвет шва практически не отличается от основного металла.
Защитный газ: Для сварки алюминия используется чистый аргон (99,99%). Иногда для сварки очень толстых деталей (более 10-12 мм) в аргон добавляют гелий (до 50%). Гелий увеличивает температуру дуги и глубину провара.
5. Типичные ошибки и как их исправить
- Плохая зачистка: Приводит к черной копоти, порам и включениям в шве. Решение: Всегда тщательно зачищайте металл щеткой из нержавейки непосредственно перед сваркой.
- Неправильный ток: Сварка на постоянном токе (DC) не разрушит оксидную пленку. Решение: Для TIG-сварки всегда используйте переменный ток (AC).
- Недостаточная сила тока: Из-за высокой теплопроводности алюминий требует большего тока, чем сталь той же толщины. Недостаточный ток приведет к «намазыванию» металла вместо провара.
- Слишком длинная дуга: Приводит к нестабильности и плохому проплавлению. Решение: Держите кончик вольфрамового электрода как можно ближе к детали (2-3 мм).
Заключение
Сварка алюминия — это навык, который требует практики и понимания уникальных свойств этого металла. Главное — победить оксидную пленку и научиться управлять теплом. Освоив TIG-сварку на переменном токе и уделив должное внимание подготовке, вы сможете создавать прочные, надежные и красивые соединения на «крылатом металле».
Не бойтесь экспериментировать, и пусть ваши швы всегда будут идеальными! Задавайте вопросы в комментариях, будем рады помочь.
FAQ: Часто задаваемые вопросы
Почему нельзя варить алюминий в среде углекислого газа (CO₂)?
Углекислый газ — это активный газ. Он вступает в реакцию с расплавленным алюминием, вызывая его сильное окисление, бурное кипение и образование огромного количества пор. Для алюминия подходят только инертные газы — аргон или его смеси с гелием.
Нужно ли подогревать алюминий перед сваркой?
Для толстых деталей (более 6-8 мм) предварительный подогрев до 100-150°C может быть полезен. Он помогает компенсировать высокую теплопроводность, снижает риск образования пор и трещин, а также облегчает начало сварки.
Какой вольфрамовый электрод лучше использовать для TIG-сварки алюминия?
Для сварки на переменном токе (AC) лучше всего подходят электроды из чистого вольфрама (маркировка WP, зеленый цвет) или с добавками оксида лантана (WL-15, WL-20, золотистый или синий цвет), так как они хорошо держат форму и обеспечивают стабильную дугу.
