Бронза — это целое семейство сплавов на основе меди, известных с древнейших времен своей прочностью, коррозионной стойкостью и красивым внешним видом. Сегодня бронзу используют для изготовления подшипников, втулок, клапанов, скульптур и морского оборудования. Сварка бронзы — задача нетривиальная, ведь под этим названием скрываются десятки разных сплавов (оловянные, алюминиевые, кремниевые), каждый со своим характером. Основные проблемы — склонность к образованию трещин при остывании и пористость. В этом руководстве мы разберемся, как правильно идентифицировать бронзу, какой метод сварки выбрать и как получить качественный шов без дефектов.
Оглавление:
1. Главные проблемы при сварке бронзы
Несмотря на разнообразие бронзовых сплавов, проблемы при их сварке схожи и вызваны поведением легирующих элементов (олова, алюминия, кремния) при высоких температурах.
- Горячие трещины: Это главный враг. В процессе остывания, когда шов еще не полностью затвердел, но уже начал давать усадку, по границам зерен металла образуются хрупкие пленки из легкоплавких соединений. Усадочные напряжения разрывают эти пленки, образуя трещины. Особенно к этому склонны оловянные бронзы.
- Пористость: Как и другие медные сплавы, бронза в расплавленном состоянии активно поглощает газы из атмосферы, которые затем остаются в шве в виде пор.
- Тугоплавкие оксиды: Алюминиевые бронзы образуют на поверхности прочную пленку оксида алюминия (Al₂O₃), схожую с пленкой на чистом алюминии. Если ее не разрушить, она приведет к непровару и шлаковым включениям.

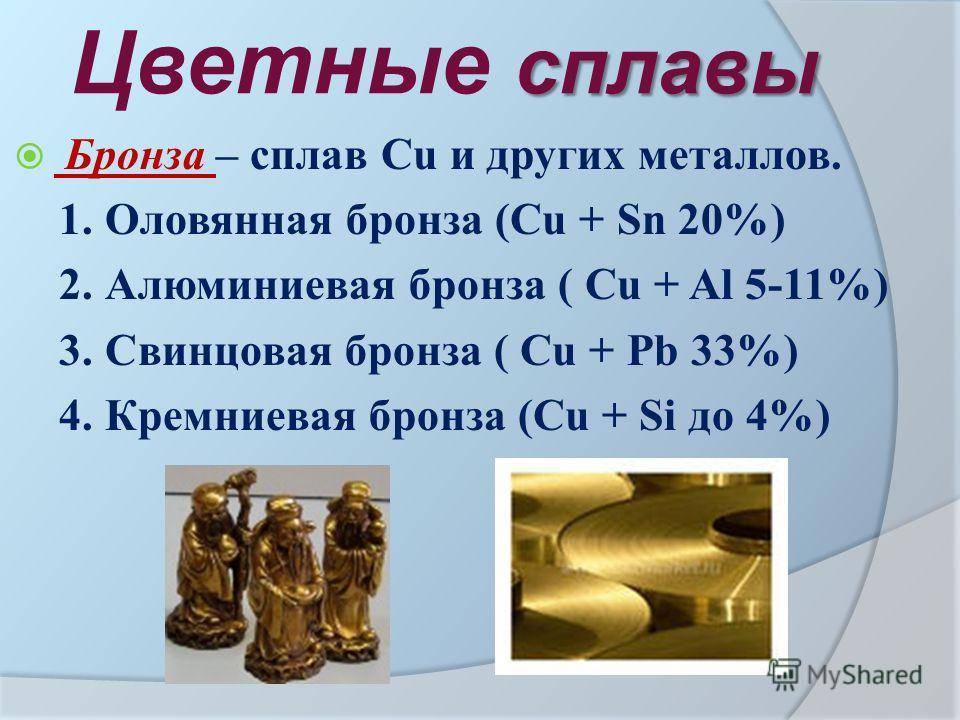

2. Типы бронз и их свариваемость: знай своего врага
Прежде чем начать сварку, очень важно хотя бы примерно определить тип бронзы, так как от этого зависит выбор технологии и присадки.
- Кремниевые бронзы (CuSi): Самые «дружелюбные» к сварке. Они обладают хорошей текучестью и наименее склонны к образованию трещин. Свариваются относительно легко.
- Оловянные бронзы (CuSn): Самые капризные. Высокое содержание олова делает их очень склонными к горячему растрескиванию. Требуют тщательного контроля тепловложения и предварительного подогрева.
- Алюминиевые бронзы (CuAl): Требуют особого подхода из-за тугоплавкой оксидной пленки. Для их сварки часто нужен переменный ток (AC) или специальные флюсы. Зато они очень прочные и износостойкие.
3. Подготовка и контроль температуры
Правильная подготовка — основа качественной сварки бронзы.
Очистка: Поверхность необходимо тщательно зачистить от грязи, масла и оксидов до металлического блеска. Особенно это важно для алюминиевых бронз.
Предварительный подогрев: Для большинства бронз (особенно оловянных и толстостенных) обязателен предварительный подогрев до 200–350°C. Он снижает скорость охлаждения, уменьшает усадочные напряжения и риск образования трещин. А вот кремниевые бронзы, как правило, в подогреве не нуждаются.
Контроль температуры между проходами: При многослойной сварке важно не допускать перегрева детали. Температура не должна превышать заданную температуру подогрева.
4. Методы сварки бронзы: что выбрать?
Для бронзы лучше всего подходят современные методы сварки в среде защитного газа.

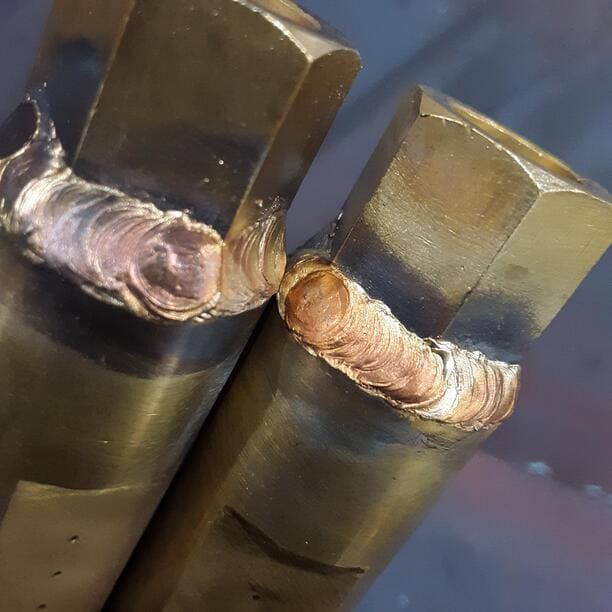

4.1. TIG сварка — универсальный и качественный метод
Аргонодуговая сварка (TIG) обеспечивает наилучший контроль и высочайшее качество шва. Выбор режима зависит от типа бронзы:
- Для оловянных и кремниевых бронз используется постоянный ток прямой полярности (DC-).
- Для алюминиевых бронз, чтобы разрушить оксидную пленку, предпочтительнее использовать переменный ток (AC), как при сварке алюминия.
Процесс ведется на максимально возможной скорости, чтобы уменьшить зону термического влияния и снизить риск образования трещин.
4.2. MIG сварка — скорость и эффективность
Полуавтоматическая сварка (MIG) отлично подходит для толстых деталей и наплавочных работ. Она обеспечивает высокую производительность. Используется специальная бронзовая проволока, соответствующая основному металлу. Для лучшего контроля тепловложения рекомендуется использовать аппараты с импульсным режимом (Pulse MIG).
5. Выбор присадочных материалов: соответствие — ключ к успеху
Это самый важный аспект при сварке бронзы. Присадочный материал должен максимально соответствовать химическому составу свариваемой детали. Использование неправильной присадки почти гарантированно приведет к дефектам.
- Для кремниевой бронзы используют прутки CuSi3.
- Для оловянной бронзы — прутки на основе олова и фосфора, например, CuSn6P.
- Для алюминиевой бронзы — прутки из алюминиевой бронзы, например, CuAl8 или CuAl10Fe.
Защитный газ — чистый аргон. Для очень толстых деталей можно использовать смесь аргона с гелием для увеличения тепловой мощности дуги.
Заключение
Сварка бронзы — это работа для вдумчивого и аккуратного специалиста. Успех зависит от трех основных факторов: правильной идентификации сплава, точного подбора присадочного материала и строгого контроля температурного режима (подогрев и скорость сварки). В отличие от стали, бронза не прощает ошибок и спешки. Но освоив эти принципы, вы сможете надежно соединять и ремонтировать даже самые сложные бронзовые изделия.
FAQ: Часто задаваемые вопросы
Как отличить бронзу от латуни?
Визуально это бывает сложно. Бронза обычно имеет более красноватый или коричневатый оттенок, в то время как латунь — более желтый, «золотой». Самый надежный способ — искровой тест: при обработке на точиле латунь дает короткие, темные искры, а бронза — более длинные и светлые. Но лучше всего, если есть возможность, сделать химический анализ.
Можно ли сваривать бронзу обычными электродами для стали?
Категорически нет. Это приведет к образованию очень хрупкого соединения, которое треснет при малейшей нагрузке. Для сварки бронзы методом MMA существуют специальные покрытые электроды, состав которых соответствует определенному типу бронзы.
Что делать, если после сварки на шве появились трещины?
Мелкие поверхностные трещины можно попытаться «залечить». Для этого их нужно полностью разделать (вышлифовать) до чистого металла и заварить заново, строго соблюдая технологию: с предварительным подогревом, на минимальном токе и короткими участками.
