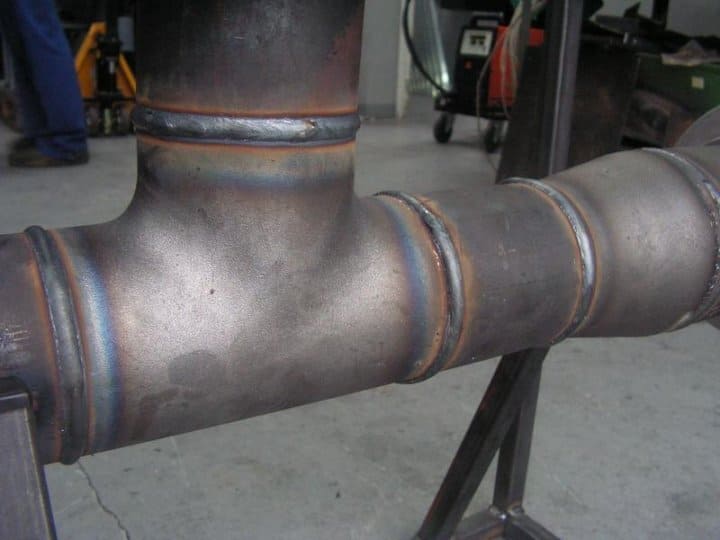

Сварка чугуна: от А до Я. Полное руководство для новичков и профи

Чугун — материал с характером. Прочный, долговечный, но невероятно капризный в ремонте. Многие считают, что сварить чугун качественно практически невозможно из-за его хрупкости. Но так ли это на самом деле? Спешим вас заверить: при правильном подходе, терпении и знании нескольких секретов, сварка чугуна становится вполне выполнимой задачей. Эта статья — ваше полное руководство по укрощению этого строптивого металла. Мы разберем все: от подготовки и выбора электродов до техник, которые помогут избежать трещин и получить надежный шов.

1. Почему сварка чугуна — это настоящий вызов?

Главный «злодей» в составе чугуна — это высокое содержание углерода (более 2,14%). Именно он делает металл твердым, но в то же время хрупким. При резком нагреве во время сварки и последующем быстром охлаждении в структуре металла происходят фазовые превращения. В зоне термического влияния (область рядом со швом) образуется так называемый «белый чугун» или мартенсит — чрезвычайно твердая и хрупкая структура. Внутренние напряжения, возникающие при усадке остывающего шва, просто разрывают этот хрупкий участок, приводя к появлению трещин. Именно поэтому главная задача сварщика — контролировать температуру и скорость охлаждения.

2. Подготовка — 90% успеха

Никогда не пренебрегайте подготовкой! Качество будущего шва напрямую зависит от того, насколько тщательно вы подготовили деталь. Чугун, особенно старый, часто пропитан маслом, покрыт ржавчиной и грязью.

• Очистка: Первым делом удалите всю краску, ржавчину и видимые загрязнения с помощью металлической щетки или болгарки со шлифовальным диском.
• Обезжиривание: После механической очистки необходимо выжечь масло. Для этого деталь прогревают паяльной лампой или горелкой до тех пор, пока не перестанет выделяться копоть. Затем поверхность обезжиривают ацетоном или другим растворителем.

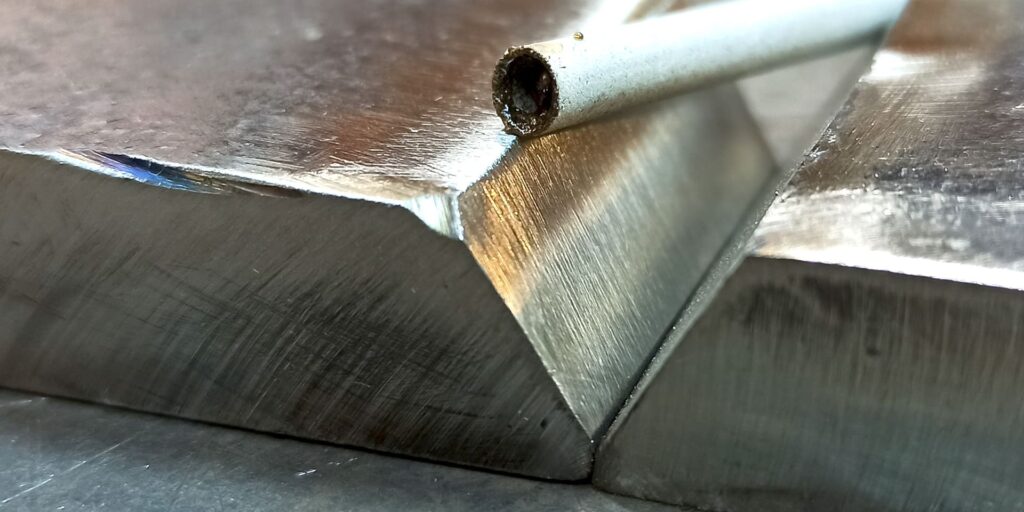

• Разделка кромок: Для деталей толще 3-4 мм обязательно нужно сделать V-образную или X-образную разделку кромок под углом 60-90 градусов. Это обеспечит глубокий провар и качественное соединение.

3. Горячая или холодная сварка? Выбираем стратегию

Существует два фундаментальных подхода к сварке чугуна, и выбор зависит от ваших возможностей и размера детали.

Горячая сварка — это промышленный метод, который дает самые надежные результаты. Деталь полностью прогревается в печи до температуры 600–700°C, сваривается в горячем состоянии, а затем очень медленно остывает вместе с печью. Это позволяет избежать образования хрупких структур и трещин. В домашних условиях такой метод практически нереализуем.

Холодная сварка (или полугорячая) — самый распространенный метод в быту и небольших мастерских. Он не требует полного прогрева детали. Суть метода в том, чтобы минимизировать тепловложение и контролировать температуру. Сварка ведется короткими швами с периодическим охлаждением. Иногда деталь локально подогревают до 100-300°C, чтобы снизить термические напряжения.

4. Методы сварки чугуна: что выбрать?

Несмотря на сложности, чугун можно сваривать несколькими способами. Давайте рассмотрим самые популярные.

4.1. Ручная дуговая сварка (MMA) — классика жанра

Это самый доступный и распространенный метод. Ключ к успеху — правильные электроды. Для чугуна используют специальные электроды на основе никеля или медно-никелевых сплавов, например, МНЧ-2 или ЦЧ-4. Никель пластичен и хорошо компенсирует усадочные напряжения, предотвращая трещины.

Техника сварки:

• Установите минимально возможный ток, чтобы обеспечить стабильную дугу.
• Используйте постоянный ток обратной полярности (DC+).
• Варите короткими участками (валиками) длиной 20-30 мм. Направление валиков лучше чередовать.
• После каждого короткого шва дайте детали немного остыть. Температура не должна подниматься выше 60-80°C (чтобы можно было дотронуться рукой).
• Сразу после сварки каждого валика его необходимо слегка проковать (простучать) легкими ударами молотка. Это снимает внутренние напряжения.

4.2. Аргонодуговая сварка (TIG) — ювелирная работа

TIG-сварка применяется для более ответственных и тонких работ, где важна эстетика и точность шва. Аргон надежно защищает сварочную ванну от кислорода, что дает чистый и плотный шов. В качестве присадочных прутков используются те же никелевые или медно-никелевые сплавы. Процесс ведется на постоянном токе (DC), но требует от сварщика высокой квалификации и твердой руки.

4.3. Полуавтоматическая сварка (MIG) — редкий гость

Сварка чугуна полуавтоматом встречается редко из-за ограниченного выбора проволоки. Обычно используют специальную порошковую проволоку с никелевым сердечником. Этот метод может быть эффективен для наплавки и ремонта крупных дефектов литья, но требует тщательного подбора режимов и оборудования с импульсным режимом для лучшего контроля дуги.

5. Техника безопасности: не шутите с чугуном

Сварка чугуна сопровождается выделением токсичных паров оксидов железа и других примесей. Всегда работайте в хорошо проветриваемом помещении или используйте вытяжку. Обязательно надевайте сварочную маску, перчатки, спецодежду и, что особенно важно, респиратор для защиты органов дыхания.

6. Типичные ошибки новичков и как их избежать

• Слишком большой ток: Приводит к перегреву, «кипению» металла и гарантированным трещинам.
• Некачественная подготовка: Остатки масла и ржавчины вызывают поры в шве.
• Длинные швы без перерыва: Накопление тепла и напряжений приводит к разрыву металла.
• Быстрое охлаждение: Никогда не охлаждайте чугунную деталь водой или сжатым воздухом! После сварки укройте ее асбестовой тканью или закопайте в сухой песок для медленного остывания.
