Сломался любимый кованый молоток, треснула станина токарного станка, лопнул хвостовик дорогого сверла или нужно восстановить выкрошенную кромку ножа? Сварка инструментальных сталей (У8, ХВГ, 9ХС, Р6М5) — это одна из самых сложных задач в металлообработке. В отличие от обычной конструкционной стали (Ст3), эти сплавы насыщены углеродом и легирующими элементами.
Главная проблема — физика процесса. При резком нагреве дугой и последующем остывании в зоне сварки образуются закалочные структуры (мартенсит), которые обладают колоссальной твердостью, но хрупкостью стекла. Малейшее внутреннее напряжение — и шов «отстреливает». В этой статье мы разберем технологию, которая позволит вам получить надежное соединение.
- Идентификация: как понять, что перед вами?
- Подготовка и разделка: U-образный профиль
- Терморежим: зачем нужен нагрев до 300°C
- Выбор метода и материалов (MMA vs TIG)
- Техника проковки шва («дятлинг»)
- Типичные ошибки и дефекты
- Частые вопросы (FAQ)
Идентификация: как понять, что перед вами?

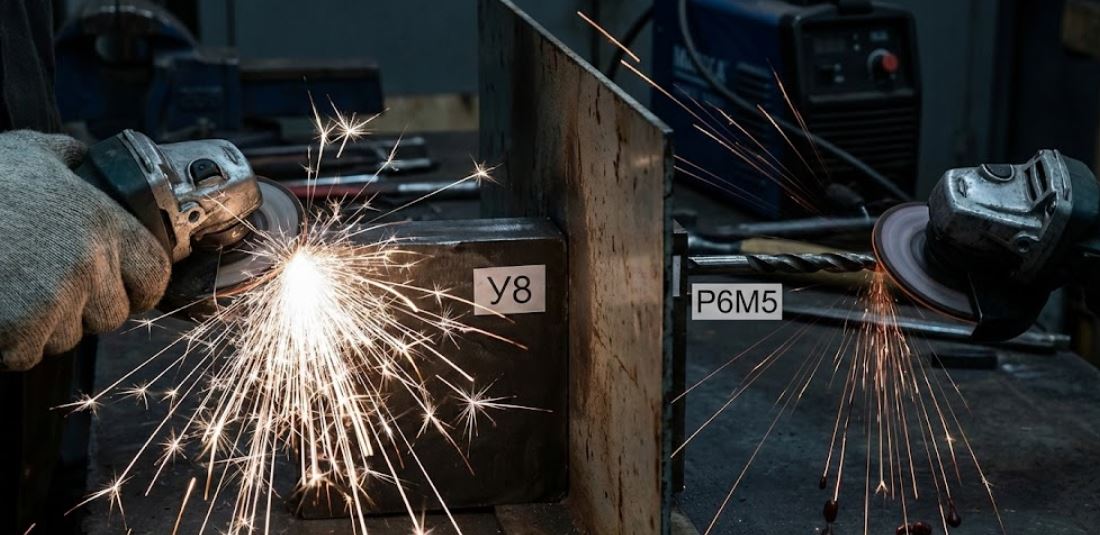

Прежде чем выбирать электрод, нужно понять, с чем мы работаем. Если маркировки нет, используйте тест на искру (Spark Test) с помощью болгарки:
- Углеродистые (У8, У10): Искра белая, короткая, очень ветвистая, с огромным количеством «звездочек» на концах.
- Хромистые (ХВГ, 9ХС): Искра более темная (оранжевая), густая, звездочек меньше.
- Быстрорезы (Р6М5): Искра темно-красная, редкая, звездочек почти нет, отлетает отдельными каплями.
Подготовка и разделка: U-образный профиль
Инструментальная сталь не прощает грязи и острых углов.
Шаг 1. Очистка. Зачистите зону сварки до чистого металла на ширину минимум 20 мм от шва. Удалите все следы масла, краски и ржавчины. Масло при нагреве даст водород, который гарантированно порвет шов (холодные трещины).
Шаг 2. Разделка. Стандартная V-образная разделка под 45 градусов здесь опасна — в остром углу корня концентрируются напряжения. Используйте U-образную разделку (чашеобразную). Она обеспечивает плавный переход металла и лучшее сплавление. Радиус скругления на дне должен быть не менее 3-4 мм.
Терморежим: зачем нужен нагрев до 300°C
Сварка «на холодную» для инструментальных сталей запрещена. Перепад температур между ванной (6000°C) и холодным металлом (20°C) создаст трещину мгновенно.

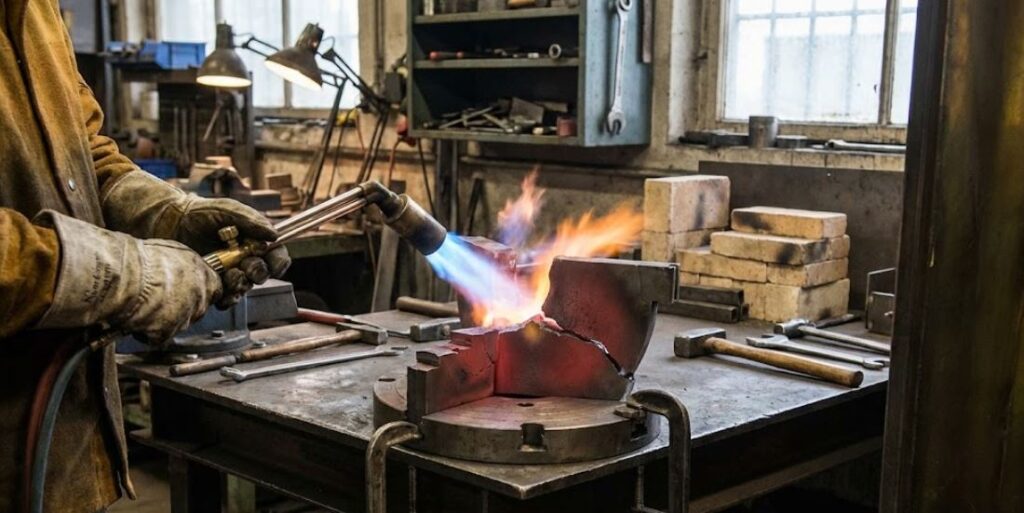

Технология подогрева:
- Используйте пропановую горелку или муфельную печь.
- Равномерно прогрейте деталь. Температура зависит от углерода: для У8 это 200–250°C, для легированных сталей (ХВГ) — до 300–350°C.
- Контроль: используйте термокарандаши или пирометр. Народный метод: капля воды должна мгновенно «взрываться» и отскакивать, не растекаясь.
Если сварка затягивается, подогревайте деталь в процессе, не давая ей остыть ниже 150°C.
Выбор метода и материалов (MMA vs TIG)
Ручная дуговая сварка (MMA)
Подходит для грубых ремонтов (сварка станин, бойков молотков).
Электроды:
- Для соединения: Электроды аустенитного класса (нержавейка с высоким никелем), например, Е309 (ОЗЛ-6) или НИИ-48Г. Они дают мягкий, пластичный шов, который работает как демпфер, растягиваясь при остывании.
- Для твердости: Если шов должен быть твердым, используют основные электроды УОНИ-13/55. Важно: перед сваркой их нужно прокалить (1 час при 300-350°C), чтобы убрать влагу.
Аргонодуговая сварка (TIG)
Идеальна для точного ремонта (кромок ножей, пресс-форм).
Присадка: Лучший вариант — использовать «донора». Отрежьте полоску от такого же материала. Если это невозможно, используйте пруток ER312 (высокопрочная нержавейка) для основы, а верхний слой наплавьте специальным твердосплавным прутком для инструментальных сталей.
Техника проковки шва («дятлинг»)
Это ключевой момент, отличающий профессионала. В процессе остывания металл сжимается, возникают растягивающие напряжения, которые рвут закаленную зону.
Как делать:
Сразу после гашения дуги, пока шов еще красный (выше 500°C), возьмите молоток с закругленным бойком или пневмозубило и наносите частые, не слишком сильные удары по валику шва. Это пластически деформирует металл, сплющивая его и создавая напряжения сжатия, которые компенсируют усадку.
Остывание: После проковки деталь нельзя оставлять на воздухе. Поместите ее в горячий песок, минвату или обратно в остывающую печь. Скорость остывания должна быть не выше 20-30 градусов в час.
Типичные ошибки и дефекты
- Поперечные трещины через 5 минут после сварки: Слишком быстрое остывание или отсутствие подогрева.
- Поры в шве: Грязный металл, сырые электроды или сквозняк, сдувающий защиту (для TIG/MIG).
- Отслоение шва: Использование рутиловых электродов (АНО-21, МР-3). Водород из обмазки вызвал хрупкость.
Заключение
Сварка инструментальных сталей — это борьба с углеродом. Ваши главные союзники: чистота, высокая температура подогрева, аустенитные материалы и медленное остывание. Не спешите, и вы сможете восстановить даже безнадежно сломанный инструмент.
Частые вопросы (FAQ)
Можно ли сварить напильник?
Теоретически да, нержавеющими электродами с подогревом. Но в месте шва насечка работать не будет, а сам напильник потеряет закалку в зоне нагрева.
Какой ток ставить?
Минимально возможный для стабильного горения дуги. Чем меньше тепла вы внесете, тем меньше будет зона термического влияния (ЗТВ) и меньше поводок.
Нужен ли отпуск после сварки?
Желателен. Нагрев до 200-300°C на 2 часа снимет остаточные напряжения и стабилизирует структуру.
