Латунь — красивый и практичный сплав меди и цинка, который мы встречаем повсюду: от сантехнических фитингов и музыкальных инструментов до декоративных элементов. Но когда возникает необходимость ее сварить, этот блестящий сплав преподносит неприятный сюрприз. Главный виновник — цинк, который при нагреве начинает активно испаряться, создавая токсичный дым и оставляя в шве поры. Можно ли с этим справиться? Да, если знать несколько важных правил. В этом руководстве мы разберем, как безопасно и качественно сваривать латунь, какой метод выбрать и как минимизировать вредное влияние цинка.
Оглавление:
1. Главная проблема: испарение цинка и его последствия
Чтобы понять суть проблемы, достаточно взглянуть на температуры плавления металлов. Медь плавится при 1085°C, а цинк — уже при 419°C, а кипеть начинает при 907°C. Это значит, что еще до того, как медь в составе латуни начнет плавиться, цинк уже будет активно испаряться (выгорать) из сварочной ванны. Это приводит к двум негативным эффектам:
- Пористость шва: Пары цинка, не успев выйти из расплава, остаются в нем в виде пузырьков, создавая пористый и ослабленный шов.
- Токсичный дым: Пары цинка на воздухе окисляются, образуя оксид цинка (ZnO) — белый налет, похожий на дым. Вдыхание этого вещества очень вредно и может вызвать «цинковую лихорадку» — отравление с симптомами, похожими на грипп.
2. Безопасность прежде всего: защищаемся от паров цинка
Ваше здоровье — главный приоритет. Помимо стандартных СИЗ (маска, краги, костюм), при работе с латунью респиратор является обязательным элементом защиты.
3. Подготовка латуни к сварке
Подготовка латуни стандартна, но имеет свои нюансы. Поверхность нужно тщательно очистить от грязи, масел и оксидной пленки с помощью металлической щетки и обезжиривателя. Для толстых деталей (свыше 5-6 мм) рекомендуется предварительный подогрев до 200–300°C. Это позволяет снизить требуемый сварочный ток, а значит — уменьшить выгорание цинка. Для тонких листов подогрев не требуется.
4. Оптимальные методы сварки латуни
Цель при сварке латуни — приложить тепло быстро и точно, чтобы расплавить кромки, но минимизировать испарение цинка.

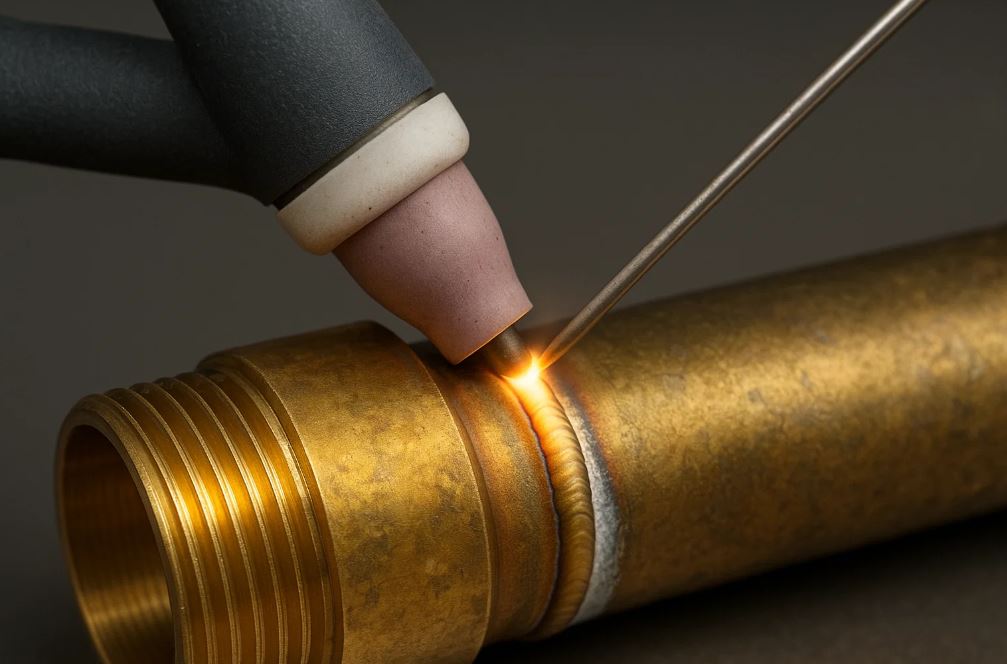

4.1. TIG сварка — лучший выбор для качества
Аргонодуговая сварка (TIG) — самый предпочтительный метод. Он дает максимальный контроль над тепловложением. Латунь сваривают на постоянном токе прямой полярности (DC-). Для подавления паров цинка и стабилизации дуги рекомендуется вести сварку на максимально возможной скорости, держа дугу очень короткой.
В качестве защитного газа используется чистый аргон. Иногда для увеличения температуры дуги и скорости процесса в аргон добавляют небольшое количество гелия.
4.2. MIG сварка и пайка-сварка (MIG-brazing)
Сварка латуни полуавтоматом (MIG) также возможна, но из-за более интенсивного тепловложения выгорание цинка здесь сильнее. Для этого метода лучше всего подходят аппараты с импульсным режимом, который позволяет лучше контролировать процесс.
Гораздо чаще для соединения латуни (и особенно для соединения латуни со сталью) используют процесс MIG-пайки. При этом используется бронзовая проволока (например, CuSi3), а температура процесса ниже, чем при полноценной сварке. Проволока плавится и смачивает кромки деталей, не расплавляя их полностью, что значительно снижает испарение цинка.
4.3. Газовая сварка и пайка
Газовая сварка (ацетиленовая) — старый, но рабочий метод. Важно использовать пламя с небольшим избытком ацетилена (науглероживающее), чтобы минимизировать окисление. Однако более простым и безопасным методом является твердая пайка латуни с использованием газовой горелки и специальных латунных или серебряных припоев. Пайка требует меньшего нагрева и почти не вызывает выгорания цинка.
5. Выбор присадочных материалов
При сварке латуни редко используют присадку из самой латуни из-за проблем с цинком. Гораздо лучшие результаты дают присадочные прутки и проволока из кремниевой бронзы (CuSi3) или алюминиевой бронзы (CuAl). Эти сплавы имеют более низкую температуру плавления, хорошо смачивают латунь и содержат раскислители (кремний, алюминий), которые делают шов плотным и прочным, подавляя пористость.
Заключение
Сварка латуни — это в первую очередь задача по управлению цинком. Главные ключи к успеху — это безукоризненное соблюдение техники безопасности (респиратор и вентиляция!), использование методов с контролируемым тепловложением (TIG или MIG-пайка) и применение специальных бронзовых присадок. Помня об этих правилах, вы сможете получить качественное и надежное соединение на этом красивом, но капризном сплаве.
FAQ: Часто задаваемые вопросы
Что лучше для латуни: сварка или пайка?
В большинстве бытовых и несильно нагруженных случаев (сантехника, декор) твердая пайка является более простым, безопасным и предпочтительным методом. Она требует меньшего нагрева и не вызывает интенсивного выгорания цинка. Сварка применяется для более ответственных и толстостенных конструкций.
Можно ли сваривать латунь на переменном токе (AC), как алюминий?
Нет, это нецелесообразно. Переменный ток используется для разрушения оксидной пленки алюминия. У латуни нет такой прочной пленки. Сварка на DC- обеспечивает более стабильную и концентрированную дугу, что и требуется для быстрой работы с латунью.
Почему после сварки латуни шов имеет другой цвет?
Это происходит потому, что в качестве присадки обычно используют не латунь, а бронзу (CuSi или CuAl). Поэтому цвет шва будет отличаться от основного металла — он может быть более красноватым или желтоватым в зависимости от типа присадки. Это нормально.
