Медь — благородный и очень полезный металл. Ее уникальная электро- и теплопроводность делают ее незаменимой в электротехнике, теплообменниках и сантехнике. Однако именно эти суперспособности превращают сварку меди в непростую задачу. Металл ведет себя как огромный радиатор, моментально отводя тепло из зоны сварки и не давая сформироваться нормальной сварочной ванне. Можно ли с этим бороться? Конечно! В этой статье мы раскроем все секреты сварки меди: от выбора правильного метода и мощного оборудования до техник, которые помогут вам победить ее феноменальную теплопроводность.
Оглавление:
1. Главная проблема сварки меди — теплопроводность
Представьте, что вы пытаетесь нагреть чайник на огромной ледяной глыбе. Примерно то же самое происходит при сварке меди. Она отводит тепло от сварочной дуги настолько быстро, что вся энергия уходит на прогрев всей детали, а не на плавление кромок. Это приводит к нескольким проблемам:
- Непровар: Самая частая проблема. Сварочная ванна просто не успевает сформироваться, и металл не сплавляется на всю глубину.
- Потребность в высокой мощности: Для сварки меди требуется сварочный аппарат со значительно большим запасом по току, чем для стали той же толщины. Для листа толщиной 3-4 мм может потребоваться ток в 150-200А и выше.
- Пористость: При недостаточном прогреве расплавленный металл быстро застывает, и газы не успевают выйти из сварочной ванны, образуя поры.
Кроме того, медь при контакте с кислородом воздуха в расплавленном состоянии образует оксиды, которые загрязняют шов и делают его хрупким.
2. Подготовка и обязательный предварительный подогрев
Чтобы компенсировать отвод тепла, медные детали перед сваркой необходимо тщательно подготовить и, что самое важное, предварительно прогреть.
Подготовка поверхности: Как и любой другой металл, медь нужно очистить от грязи, масел и оксидов. Используйте металлическую щетку (отдельную для меди) и обезжириватель. Для деталей толще 3 мм обязательна разделка кромок.

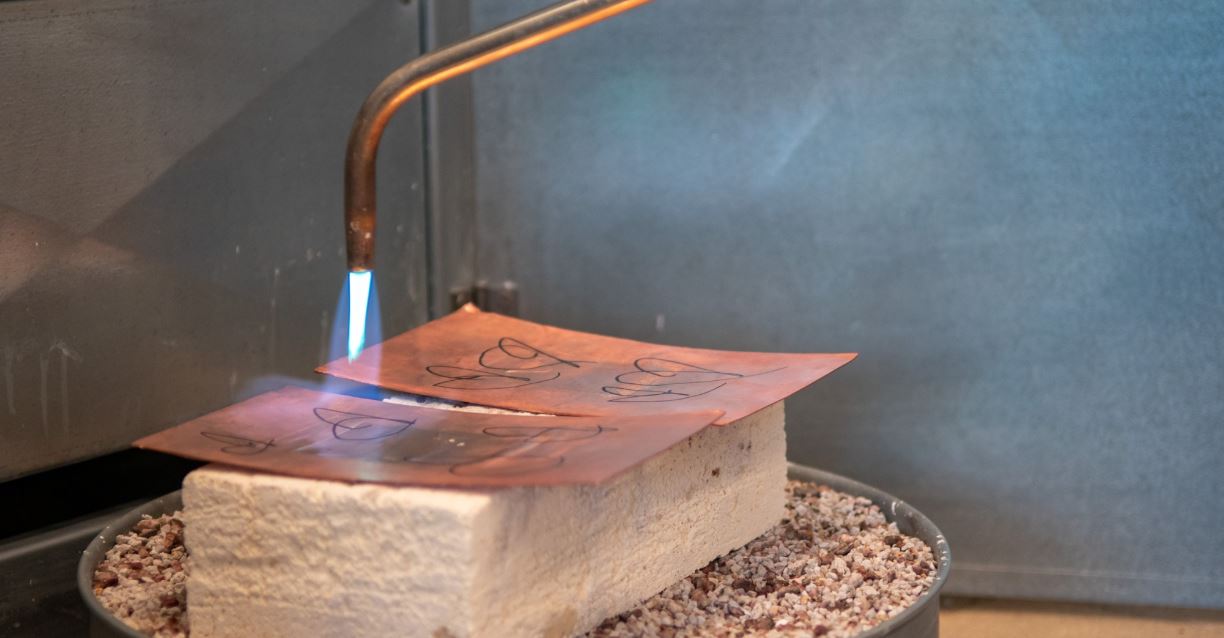

Предварительный подогрев: Это ключевой этап! Для деталей толщиной более 3-4 мм предварительный подогрев обязателен. Деталь равномерно прогревают газовой горелкой до температуры 200–400°C (для толстых деталей до 600°C). Это «насыщает» металл теплом и не дает ему так быстро отводить энергию от сварочной дуги. Температуру можно контролировать термокарандашами или пирометром.
3. Методы сварки меди: что работает лучше всего?

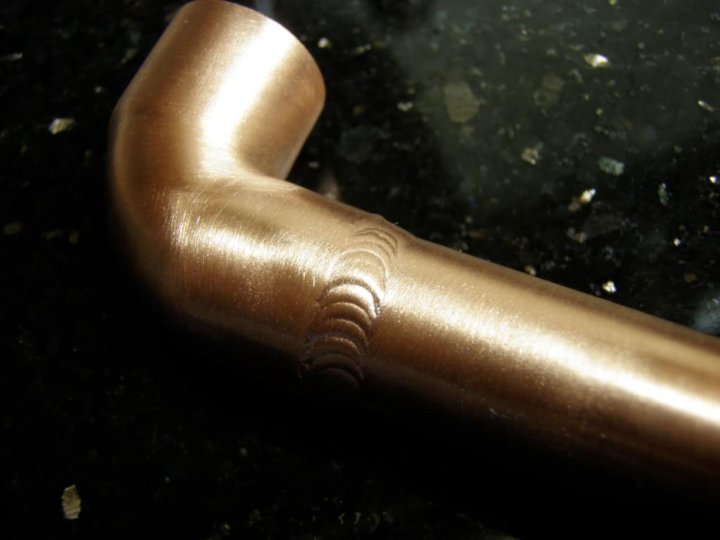

3.1. TIG сварка (DC) — точность и качество
Аргонодуговая сварка (TIG) — предпочтительный метод для меди, так как он обеспечивает максимальное качество шва, точность и отсутствие брызг. В отличие от алюминия, медь сваривают на постоянном токе прямой полярности (DC-). Это обеспечивает концентрированный нагрев и стабильную дугу.
Процесс требует мощного аппарата (часто от 250А) и терпения. Горелку ведут медленно, поддерживая короткую дугу, чтобы сконцентрировать максимум тепла в одной точке. Аргон надежно защищает сварочную ванну от окисления, что критически важно для меди.
3.2. MIG сварка — скорость для больших объемов
Полуавтоматическая сварка (MIG) также отлично подходит для меди, особенно для толстых деталей и серийного производства. Процесс идет быстрее, чем TIG. В качестве присадки используется медная или бронзовая проволока (например, CuSi3). Защитный газ — чистый аргон. Как и в случае с TIG, требуется мощный сварочный источник и предварительный подогрев детали.
3.3. Ручная дуговая (MMA) и газовая сварка
MMA-сварка меди возможна, но используется редко, в основном для ремонта массивных литых деталей. Требуются специальные электроды для меди (например, на медно-марганцевой основе) и очень мощный сварочный аппарат. Шов получается менее качественным, чем при аргонодуговой сварке.
Газовая сварка (ацетилено-кислородная) — это «классический» метод, который до сих пор применяется в некоторых случаях. Он обеспечивает хороший, равномерный прогрев, но требует от сварщика большого опыта для поддержания правильного пламени и контроля сварочной ванны.
4. Выбор присадочных материалов и защитного газа
Присадочные материалы: Для сварки чистой меди нельзя использовать присадку из чистой меди, так как она не содержит раскислителей. Шов получится хрупким и пористым. Поэтому используют специальные присадочные прутки и проволоку, легированные кремнием, марганцем или фосфором. Самые популярные марки:
- CuSi3 (кремниевая бронза): Универсальная присадка для TIG и MIG сварки меди. Кремний действует как раскислитель, делая шов плотным и прочным.
- CuAl (алюминиевая бронза): Используется для сварки меди со сталью или для наплавки.
Защитный газ: Стандартный выбор — чистый аргон. Для сварки очень толстых деталей (более 10 мм) иногда используют смесь аргона с гелием (до 30%). Гелий увеличивает тепловую мощность дуги, помогая лучше проплавлять металл.
5. Практические советы для качественного шва
- Мощность с запасом: Убедитесь, что ваш сварочный аппарат достаточно мощный. Для меди всегда берите ток на 30-50% больше, чем для стали аналогичной толщины.
- Не торопитесь: Ведите горелку медленно и равномерно, давая металлу время прогреться и сформировать ванну.
- Короткая дуга: Держите электрод или сопло горелки как можно ближе к поверхности, чтобы не терять тепло.
- Медленное охлаждение: После сварки дайте детали остыть естественным путем. Резкое охлаждение может вызвать внутренние напряжения.
Заключение
Сварка меди — это во многом борьба с ее физическими свойствами. Главное, что нужно запомнить: медь любит тепло. Мощный аппарат, обязательный предварительный подогрев, правильные присадочные материалы и терпение — вот четыре кита, на которых держится успешная сварка этого металла. Освоив эти принципы, вы сможете создавать надежные и герметичные соединения даже на таком капризном материале.
FAQ: Часто задаваемые вопросы
Можно ли паять медь вместо сварки?
Да, и очень часто это более простой и предпочтительный метод, особенно для тонкостенных труб и несильно нагруженных соединений. Твердая пайка (например, медно-фосфорным припоем) обеспечивает достаточную прочность и герметичность, не требуя такого мощного нагрева, как сварка.
Почему шов на меди после сварки стал черным?
Черный налет — это оксид меди (CuO), который образуется при контакте горячего металла с кислородом воздуха. Это нормально. После остывания его можно легко удалить металлической щеткой.
Как сварить медь со сталью?
Это возможно, но требует специальных технологий. Обычно используют TIG-сварку и присадочные прутки из алюминиевой или кремниевой бронзы (CuAl, CuSi). Бронза хорошо смачивает и сталь, и медь, выступая в роли «посредника» между двумя разными металлами.
