Никелевые сплавы — это материалы для экстремальных условий. Они работают в реактивных двигателях, на химзаводах, в ядерных реакторах и топовых выхлопных системах гоночных авто (Formula 1, драг-рейсинг). Например, Inconel 625 выдерживает температуры и агрессивные среды, при которых обычная нержавейка теряет прочность и разрушается.
Сварка таких сплавов — это тест на чистоплотность, понимание металлургии и терпение. Материал очень дорогой, а безвозвратно испортить его можно одним касанием грязной перчатки или неверной геометрией стыка.
1. Краткий ликбез: в чем разница сплавов?
Хотя все они базируются на никеле, их назначение и поведение при сварке отличаются:
- Inconel (Никель-Хром): Создан для работы при экстремально высоких температурах (выхлопные коллекторы, турбины). Главная проблема при сварке — склонность к горячим трещинам при перегреве.
- Monel (Никель-Медь): Идеален для морской воды и плавиковой кислоты. Сварочная ванна еще более вязкая, чем у Инконеля.
- Hastelloy (Никель-Молибден): Чемпион по стойкости к химической коррозии (серная, соляная кислоты). Требует строжайшего контроля температуры между проходами.

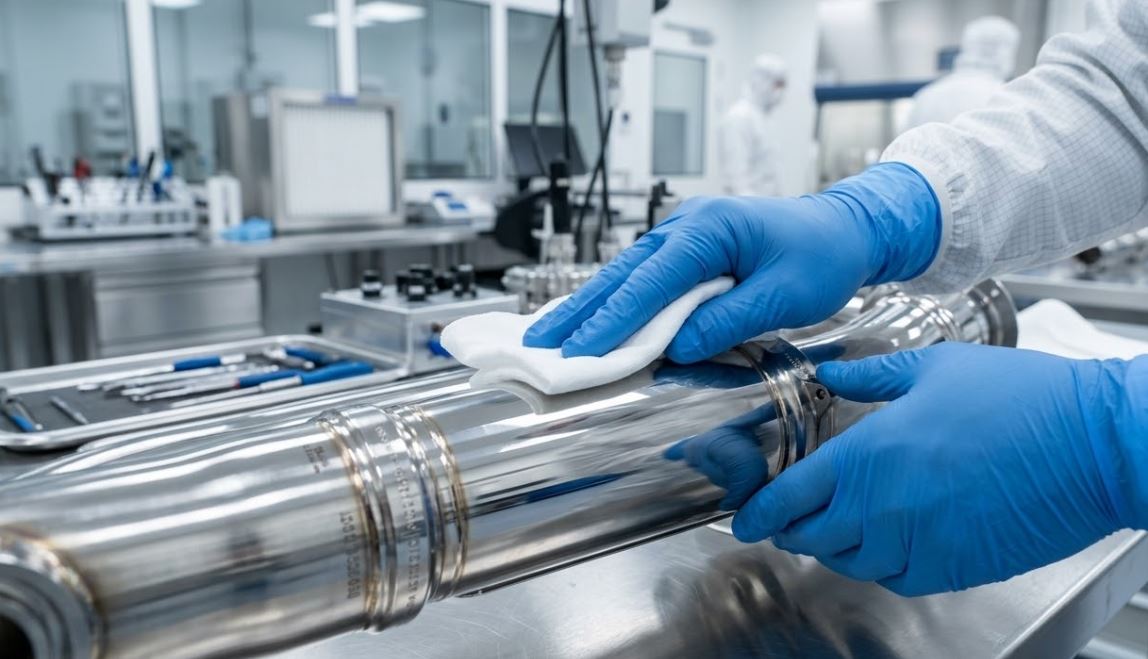

2. Стерильная чистота: враги никеля
Никелевые сплавы крайне чувствительны к загрязнениям серой (S), фосфором (P), свинцом (Pb) и цинком (Zn). При высоких температурах сварки эти элементы образуют легкоплавкие эвтектики по границам зерен, что приводит к мгновенному растрескиванию при остывании (горячие трещины).
Жесткие правила подготовки:
- Зона очистки: Очищать нужно не только сам стык, но и минимум 50 мм по обе стороны от шва, как снаружи, так и изнутри трубы.
- Зачистные круги: Только новые, на основе оксида алюминия или карбида кремния, которые не касались черной стали.
- Растворители: Ацетон или изопропиловый спирт высокой очистки. Не используйте бензин или уайт-спирит (в них есть остатки серы и масел). Протирать нужно «в одну сторону», чтобы не размазывать грязь.
- Маркировка: Никаких графитовых карандашей или маркеров в зоне шва! Углерод из карандаша вызовет науглероживание и хрупкость. Краска маркера содержит компоненты, которые убьют шов.
- Защита рук: Трогать очищенный металл можно только в чистых нитриловых перчатках (соли и жир от пальцев — это дефект шва).
3. Подготовка кромок: почему стандартная не работает
Из-за низкой текучести расплавленного никеля (см. ниже) стандартная V-образная разделка кромок под 60°, применяемая для углеродистой стали, здесь не подходит. Металл просто не затечет в корень шва.
- Угол раскрытия: Должен быть шире — от 70° до 80°, либо используется U-образная разделка. Это нужно, чтобы сварщик имел доступ дугой к корню шва.
- Притупление: Делается тоньше, чем на стали (обычно 1-1.5 мм).
- Зазор: Зависит от толщины. На тонкостенных трубах (до 2 мм) предпочтительна сборка «в нуль» (без зазора), чтобы минимизировать усадку. На толстом металле зазор делают чуть шире диаметра присадочного прутка.
4. Особенности сварочной ванны («Густой мед»)
Сварщик, привыкший к нержавейке, будет неприятно удивлен. Расплавленный Инконель не течет. Он вязкий, «густой», поверхность ванны покрыта тонкой оксидной пленкой, которая в дуге кажется мусором или грязью.
Ошибка новичка: Добавить току, чтобы «разогнать» ванну и заставить металл растекаться.
Результат: Перегрев, рост зерна, микротрещины и выгорание легирующих элементов. Никель обладает низкой теплопроводностью, поэтому тепло от дуги не уходит в деталь, а концентрируется в зоне шва.
Как правильно: Ванну нужно принудительно подталкивать дугой и присадкой. Присадочный пруток должен подаваться точно в переднюю кромку ванны и постоянно находиться в зоне газовой защиты. Никогда не вынимайте горячий кончик присадки из облака аргона!

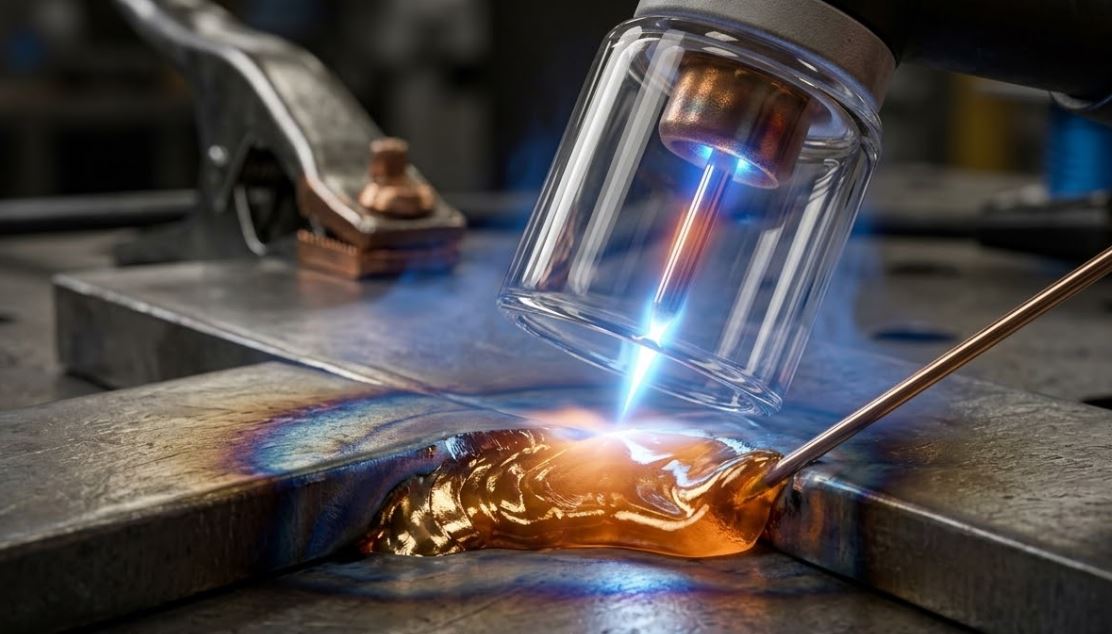

5. Газовая защита: линзы, поддув и смеси
Никель при нагреве агрессивно окисляется. Оксиды тугоплавкие, они застревают в шве (включения) и резко снижают усталостную прочность детали.
- Газовая линза: Обычное керамическое сопло не годится. Обязательна газовая линза увеличенного диаметра (Jumbo Cup, #12, #14 или больше). Это обеспечит ламинарный поток аргона и широкое пятно защиты. Расход газа: 10–14 л/мин.
- Смеси газов: Для толстого Инконеля часто применяют смесь Аргон (75%) + Гелий (25%). Гелий повышает температуру дуги без увеличения силы тока, что помогает сделать «густую» ванну чуть более текучей.
- Поддув (Back Purge): При сварке труб поддув аргона внутрь обязателен на 100%. Без него корень шва мгновенно превратится в «цветную капусту» (sugaring) — рыхлую пористую массу, которая перекроет поток газов в трубе и со временем отвалится. Контролируйте содержание кислорода газоанализатором (допускается не более 50 ppm перед началом сварки).
6. Техника сварки и контроль тепловложения
- Режим: TIG DC- (постоянный ток, прямая полярность).
- Присадка: ERNiCrMo-3 (Inconel 625). Это универсальная «палочка-выручалочка». Подходит для сварки 625-го, 601-го, 800-го сплавов и даже для сварки разнородных металлов (например, Инконель + нержавейка 304/316).
- Межпроходная температура: Критический параметр! При многопроходной сварке деталь должна остывать. Максимальная температура перед наложением следующего шва — не более 150°C.
- Движения (Без колебаний!): Используйте технику «Стрингер» (Stringer bead) — узкие прямые валики. Широкие колебания («восьмеркой», «бабочкой») увеличивают тепловложение и выводят горячий металл из-под защиты газа.
- Импульсный режим (Pulse TIG): Настоятельно рекомендуется. Пульс (например, 1-2 Гц для ручной подачи или высокочастотный 100-300 Гц для стабилизации дуги) позволяет добиться проплавления при существенном снижении общего нагрева детали.
- Заварка кратера: Обязательно используйте плавное затухание дуги (Downslope) в течение 4-6 секунд. Резкий обрыв дуги гарантированно даст кратерную трещину («рыбий глаз»), которая под нагрузкой порвет весь шов.
7. Частые вопросы (FAQ)
Какой вольфрам использовать?
Лантанированный (WL-15 золотой или WL-20 синий). Торированный вольфрам (WT-20 красный) тоже отлично работает, но лантан безопаснее для здоровья и лучше держит заточку на высоких токах.
Нужно ли счищать шлак между проходами при TIG сварке?
Да. При сварке никеля на поверхности шва образуется стекловидная серая пленка (оксидные островки). Перед наложением второго прохода ее нужно обязательно вычистить щеткой из нержавеющей стали, иначе будут шлаковые включения.
Можно ли варить никелевые сплавы полуавтоматом (MIG)?
Можно (в режиме струйного или импульсного переноса), это применяется в тяжелом машиностроении. Но для тонкостенных деталей, автоспорта и аэрокосмической отрасли используется исключительно TIG из-за непревзойденного контроля качества шва.
Как проверить шов на микротрещины?
Визуального осмотра недостаточно. Инконель склонен к микротрещинам, которые не видны глазом. Минимальный стандарт — капиллярная дефектоскопия (цветная проникающая жидкость). Для ответственных узлов (давление, авиация) обязателен рентген.
