Сварка титана: как не превратить металл в стекло

Титан — металл с характером. Он в два раза легче стали, но при этом обладает колоссальной удельной прочностью и абсолютной коррозийной стойкостью в агрессивных средах. Однако для сварщика это один из самых капризных материалов. Его главная проблема — высокая химическая активность при нагреве выше 400°C. Титан мгновенно поглощает из воздуха кислород, азот и водород, превращаясь из эластичного металла в хрупкую «керамику».

Идентификация: Тест на искру и вес

Если на металле нет маркировки (например, Grade 2 или ВТ1-0), используйте два проверенных метода:

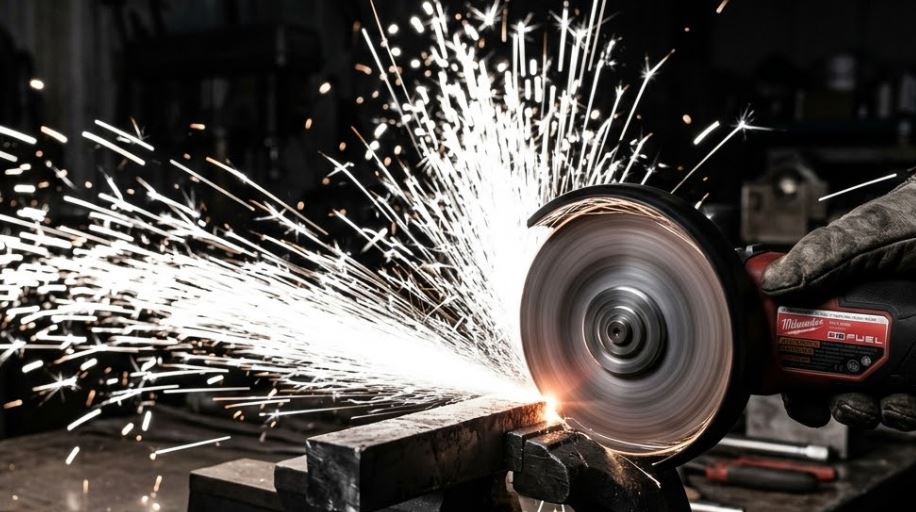

1. Искра: Приложите деталь к абразивному кругу. Титан выдает ослепительно белые, яркие искры, напоминающие вспышки магния или бенгальский огонь. У нержавейки искра тусклая, оранжевая.
2. Вес и тактильность: Титан на 45% легче стали. Если деталь кажется подозрительно легкой для своего объема, но при этом твердая как сталь — это он.
3. «Карандашный тест»: Если провести титаном по стеклу, он оставит четкую темную линию, похожую на карандашную (так проверяют титановые оправы очков).

Подготовка: Секреты чистоты «по-титановому»

В сварке титана чистота — это не эстетика, а условие выживания шва.

• Удаление оксида: Перед сваркой край детали нужно зачистить механически. Используйте только новые фрезы из карбида вольфрама или щетки из нержавеющей стали, которые ранее не касались других металлов.
• Обезжиривание: Используйте только чистый ацетон или спирт. Никогда не используйте хлорированные растворители (например, очистители тормозов) — при нагреве они выделяют смертельно опасный газ фосген и вызывают коррозионное растрескивание титана.
• Присадка: Протирайте присадочный пруток ацетоном непосредственно перед подачей в зону сварки. Жир от пальцев на прутке гарантированно даст поры.

Язык цветов: Визуальный контроль качества

Цвет шва на титане — это ваш главный «рентген». Он показывает степень насыщения металла вредными газами:

1. Серебряный (Bright Silver): Эталон. Защита идеальна, примесей нет.
2. Светло-золотистый (Straw): Отлично. Допустимо даже для авиации. Незначительная поверхностная оксидация.
3. Малиновый / Пурпурный: Допустимо только для декоративных элементов. Для силовых узлов требуется легкая зачистка.
4. Синий / Голубой: Глубокая оксидация. Шов начал терять пластичность. Требуется механическое удаление слоя и переварка.
5. Серый / Тусклый / Белый налет: «Сгоревший» металл. В структуре образовался альфа-кейс. Шов хрупкий, как стекло, и лопнет при минимальной нагрузке. Только вырезать.

Система защиты: Сапожок, поддув и линзы

Аргон для титана — это не просто защитная среда, а «щит», который должен закрывать металл до его остывания ниже 400°C.

• Газовая линза (Gas Lens): Обычное сопло не подходит. Нужна линза большого диаметра (№12, №14 или специальные «джамбо»-сопла), чтобы создать ламинарный, а не турбулентный поток газа.
• Trailing Shield («Сапожок»): Дополнительная камера, крепящаяся к горелке. Она подает аргон на уже сваренный, но еще горячий шов, который вышел из-под основного сопла.
• Поддув (Back Purge): При сварке труб и емкостей 100% внутреннего объема должно быть заполнено аргоном. Используйте водорастворимую бумагу или резиновые заглушки для создания камер.
• Чистота газа: Используйте аргон высшего сорта (99,998%). Даже 0,01% примесей в баллоне могут «окрасить» ваш шов в синий цвет.

Оборудование: Вольфрам и газ

• Электрод: Лучший выбор — лантанированный (синий или золотистый WL-20/15) или церированный (серый WC-20) вольфрам.
• Заточка: Игла должна быть острой, с риской вдоль электрода. Тупой кончик дает блуждающую дугу, что увеличивает зону термического влияния (ЗТВ), а нам нужно варить максимально узко.
• Расход газа: На горелку — 8–12 л/мин, на поддув — 3–5 л/мин. Слишком большой поток создаст завихрения и подсосет воздух.

Процесс сварки: Настройки и техника

• Ток: DC- (постоянный ток прямой полярности). Титан плавится быстрее стали, поэтому ставьте на 20% меньше тока, чем для аналогичной толщины нержавейки.
• Импульсный режим (Pulse): Крайне рекомендуется. Он позволяет проплавить металл, не перегревая околошовную зону.
• Техника «невынимания»: Кончик присадочного прутка всегда должен находиться внутри защитного облака аргона. Если вы вытащили раскаленный пруток на воздух, а потом снова подали его в ванну — вы занесли оксиды прямо в структуру шва.
• Пост-газ (Post Flow): Установите задержку газа на 15–25 секунд. После того как дуга погасла, не убирайте горелку, пока шов не остынет и не станет серебристым.

Что делать, если шов посинел?

Многие новички совершают ошибку, просто счищая синеву щеткой.
Проблема: Синий или серый цвет — это верхушка айсберга. Под ним находится слой «альфа-кейс» (насыщенный газами хрупкий слой), который проникает вглубь металла.
Решение: Если деталь ответственная (рама байка, выхлоп турбо-мотора), синий шов нужно полностью вырезать и переваривать. Если просто зачистить — трещина пойдет рядом со швом по границе термического влияния.

FAQ

Можно ли варить титан полуавтоматом (MIG)?
Технически — да, но на практике это почти невозможно без специальной камеры с инертной атмосферой. TIG (аргонодуговая сварка) — золотой стандарт.
Нужно ли предварительно греть титан?
Нет. Предварительный нагрев только ускоряет окисление. Варите «на холодную», стараясь минимизировать время горения дуги.
Почему шов трещит сразу после сварки?
Две причины: либо вы использовали присадку для нержавейки (критическая ошибка), либо в шов попал воздух (недостаточный поддув), что вызвало мгновенное охрупчивание.
Как проверить качество шва без рентгена?
В бытовых условиях — молотком. Тестовый образец должен согнуться, но не лопнуть. Если шов отлетел с характерным звонким «хрустом» — защита была плохой.
Вреден ли дым при сварке титана?
Сам титан не токсичен, но зачистка оксидного слоя создает мелкую пыль, которая пожароопасна и вредна для легких. Всегда работайте в респираторе и убирайте титановую стружку — она горит не хуже магния.
