В мире металлов вольфрам — настоящий чемпион-тяжеловес. С температурой плавления 3422°C он является самым тугоплавким металлом на Земле. Именно это свойство делает его незаменимым в нитях накаливания ламп и самых ответственных узлах ракетной техники. Но как сварить то, что с трудом поддается даже самому сильному нагреву? Сварка чистого вольфрама — это редкая и чрезвычайно сложная операция, но гораздо чаще сварщики сталкиваются с ним в другой роли — в виде неплавящихся электродов для TIG-сварки. Давайте разберемся в обеих ипостасях этого уникального металла.
Оглавление:
- 1. Вольфрам как материал: почему его так сложно сварить?
- 2. Электронно-лучевая сварка (ЭЛС): технология из будущего
- 3. Не путаем: сварка ВОЛЬФРАМА и сварка ВОЛЬФРАМОМ
- 4. Разбираемся в цветной маркировке TIG-электродов
- 5. Подготовка электрода: острота решает все
- 6. Заключение
- 7. FAQ: Часто задаваемые вопросы
1. Вольфрам как материал: почему его так сложно сварить?
Главная проблема сварки чистого вольфрама — не только его фантастическая тугоплавкость, требующая колоссальной концентрации энергии. Основная сложность в другом: после нагрева до высоких температур и последующего охлаждения вольфрам становится чрезвычайно хрупким. Происходит процесс рекристаллизации, и температура перехода в хрупкое состояние (DBTT) резко повышается, часто становясь выше комнатной. Это значит, что остывший шов будет хрупким как стекло. Любые внутренние напряжения, возникающие при остывании, просто разрывают его, образуя трещины.
2. Электронно-лучевая сварка (ЭЛС): технология из будущего
Для сварки тугоплавких металлов, таких как вольфрам или молибден, чаще всего применяют электронно-лучевую сварку. Процесс происходит в глубоком вакууме. Мощная «пушка» выстреливает пучком электронов, разогнанных до огромных скоростей. Эта концентрированная энергия способна расплавить вольфрам, формируя узкий и глубокий шов с минимальной зоной термического влияния. Вакуум защищает металл от взаимодействия с газами атмосферы, обеспечивая высокую чистоту соединения. Чтобы снизить хрупкость, сварку ведут с предварительным подогревом до 400-500°С и последующим отжигом.
3. Не путаем: сварка ВОЛЬФРАМА и сварка ВОЛЬФРАМОМ
Для подавляющего большинства сварщиков знакомство с вольфрамом происходит через TIG-сварку (Tungsten Inert Gas). Важно понимать: в этом процессе мы не свариваем сам вольфрам. Мы используем стержень из вольфрама в качестве неплавящегося электрода для сварки других металлов — стали, алюминия, меди. Вольфрам нужен здесь именно из-за своей тугоплавкости: он выдерживает температуру дуги, не плавясь и поддерживая ее стабильное горение, в то время как мы подаем в зону сварки присадочную проволоку из нужного материала.
Таблица: Выбор вольфрамового электрода для TIG сварки
| Маркировка (Цвет) | Состав | Тип тока | Преимущества | Недостатки | Основное применение |
|---|---|---|---|---|---|
| WP (Зеленый) | ~99.5% Вольфрам | AC | Хорошо формирует шарик на конце, недорогой. | Нестабильная дуга, быстрый износ. | Алюминий, магний (старая школа). |
| WT-20 (Красный) | ~2% Оксид тория (ThO₂) | DC | Легкий поджиг, стабильная дуга, высокая токовая нагрузка. | Радиоактивная пыль при заточке. | Углеродистые и нержавеющие стали, медь, титан. |
| WC-20 (Серый) | ~2% Оксид церия (CeO₂) | AC/DC | Отличный поджиг на малых токах, универсальный. | Хуже держит высокие токи по сравнению с WL. | Тонколистовой металл, орбитальная сварка труб. |
| WL-20 (Синий) | ~2% Оксид лантана (La₂O₃) | AC/DC | Лучший универсал, легкий поджиг, стабильность, долговечность, не радиоактивен. | Дороже, чем WT-20. | Практически любые металлы и сплавы. |

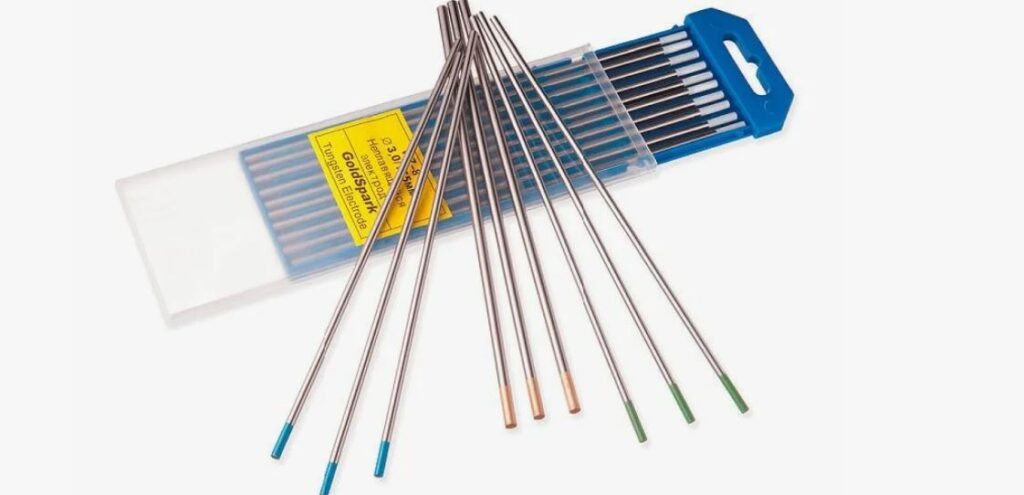

4. Разбираемся в цветной маркировке TIG-электродов
Чтобы улучшить эмиссионные свойства электродов (облегчить «выход» электронов, а значит поджиг и стабильность дуги), в чистый вольфрам добавляют оксиды редкоземельных металлов. По типу добавки электроды маркируются разными цветами. Самым популярным и универсальным сегодня является лантанированный электрод (WL-15, WL-20, золотистый или синий), который успешно заменяет старый стандарт — радиоактивный торированный (WT-20, красный).
5. Подготовка электрода: острота решает все
От правильной заточки электрода напрямую зависит форма дуги и качество шва. Для сварки на постоянном токе (сталь, нержавейка) электрод затачивают на конус, как карандаш, с углом 20-30 градусов. Чем острее угол, тем более узкой и концентрированной будет дуга. Для переменного тока (алюминий) кончик электрода притупляют или дают ему оплавиться в шарик прямо в процессе работы. Важно: затачивать нужно вдоль электрода, чтобы риски от абразива шли вдоль стержня, а не поперек. Поперечные риски могут вызвать блуждание дуги.
6. Заключение
Сварка самого вольфрама — удел высокотехнологичных производств. Но понимание роли вольфрама как неплавящегося электрода — это основа основ для любого, кто хочет освоить TIG-сварку. Правильный выбор электрода по цветной маркировке и грамотная его заточка — это не мелочи, а ключевые факторы, которые определяют стабильность дуги, глубину провара и, в конечном счете, качество вашей работы.
FAQ: Часто задаваемые вопросы
Почему ториевые электроды (WT-20) считаются опасными?
Торий — слаборадиоактивный элемент. Сами электроды не представляют опасности, но в процессе их заточки образуется мелкая пыль, которую можно вдохнуть. Именно эта пыль несет радиационную угрозу для здоровья сварщика. Поэтому сегодня их повсеместно заменяют на безопасные лантановые (WL) или цериевые (WC) аналоги.
Как правильно заточить вольфрамовый электрод?
Заточку производят на мелкозернистом алмазном или эльборовом круге. Электрод нужно вращать, удерживая его так, чтобы риски от заточки шли строго вдоль стержня, от его основания к кончику. Это обеспечивает стабильный и сфокусированный поток электронов.
Что такое «вольфрамовые включения» в шве?
Это дефект сварки, при котором частички нерасплавленного вольфрамового электрода попадают в сварочную ванну. Обычно это происходит при случайном касании электродом расплавленного металла или при слишком большом сварочном токе. Такие включения делают шов хрупким и являются недопустимым дефектом.
