Жаропрочные стали — это элита черной металлургии. Они работают там, где обычное железо превращается в окалину: в камерах сгорания котлов, выхлопных коллекторах турбированных двигателей, элементах газовых турбин. Основные легирующие элементы — Хром (Cr), Молибден (Mo) и Никель (Ni).
Ремонт таких деталей в быту часто заканчивается провалом: заваренная трещина на коллекторе лопается снова через неделю. Почему? Потому что сварщик не учел структурные превращения металла. В этой статье мы разберем правильную технологию ремонта.
- Хромомолибден vs Нержавейка: в чем разница?
- Подбор присадки и электродов
- Защита корня шва (Поддув и Флюсы)
- Процесс сварки TIG/MIG: пошагово
- Термообработка: отпуск горелкой
- Частые вопросы (FAQ)
Хромомолибден vs Нержавейка: в чем разница?
Перед началом работ определите тип стали:
- Хромомолибденовые стали (Cr-Mo): Обычно магнитятся. Используются в высоконагруженных узлах (коллекторы, паропроводы высокого давления). Склонны к закалке на воздухе. При сварке требуют подогрева.
- Аустенитные хромоникелевые стали (типа 310S, 321): Не магнитятся. Это «высшая лига» жаропрочности. Боятся перегрева (рост зерна) и науглероживания. Не требуют подогрева, но требуют чистоты.
Подбор присадки и электродов
Ошибка в выборе проволоки фатальна. Коэффициенты теплового расширения должны совпадать.
| Материал детали | TIG пруток (AWS) | MIG проволока | MMA Электрод |
|---|---|---|---|
| 12Х1МФ (Cr-Mo) | ER80S-B2 / ER90S-B3 | ER80S-B2 | ТМЛ-3У, ЦЛ-39 |
| Нерж. жаропрочка (321, 310) | ER321, ER310 | ER321 | ЦЛ-11, ОЗЛ-6 |
| Неизвестная жаропрочка | ER309L (переходная) | ER309LSi | ЭА-395/9 |
Защита корня шва (Поддув и Флюсы)
Это самый важный раздел для тех, кто варит трубы (коллекторы). Хром при нагреве активно соединяется с кислородом воздуха, образуя тугоплавкие оксиды («ежики») на обратной стороне шва. Этот «ежик» — концентратор напряжений и будущая трещина.

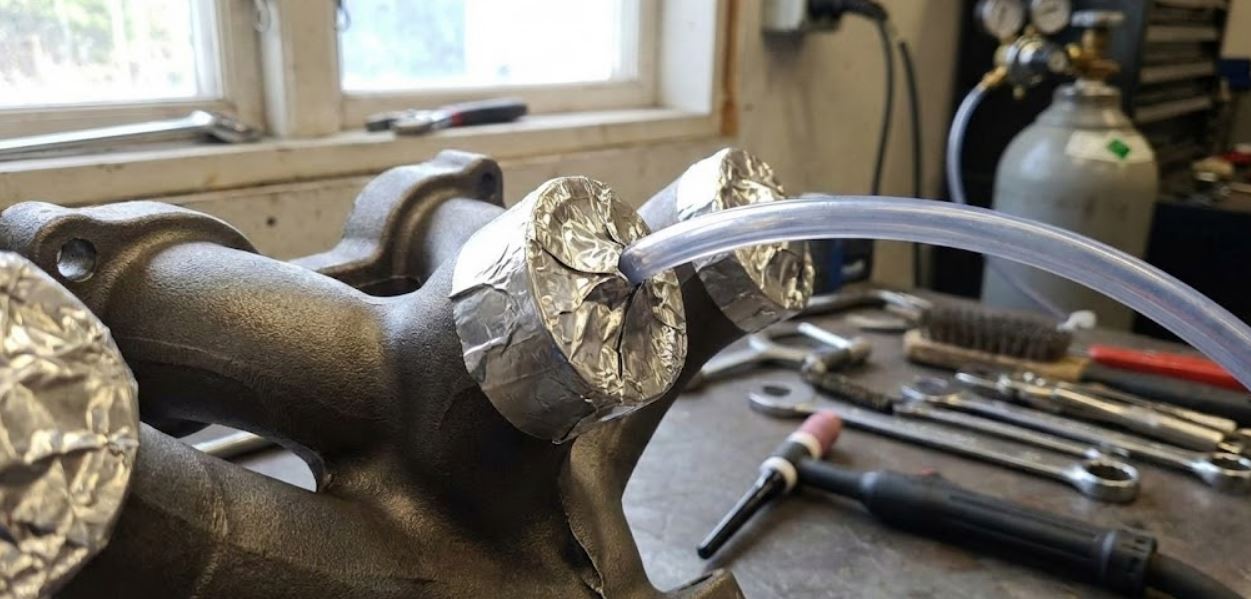

Метод 1: Поддув (Back Purging).
- Заглушите концы трубы малярным скотчем, фольгой или специальными заглушками.
- Подайте внутрь аргон через шланг (расход 3-5 л/мин).
- Сделайте выходное отверстие для стравливания воздуха (он должен полностью заместиться аргоном).
Метод 2: Защитный флюс (Solar Flux).
Если поддув невозможен (нет доступа), используйте пасту типа Solar Flux B. Разведите порошок спиртом, намажьте обратную сторону шва. При нагреве флюс расплавится и создаст стеклянную корку, защищающую от окисления.
Процесс сварки TIG/MIG: пошагово
TIG (Аргонодуговая):
- Засверлите концы трещин, разделайте U-образно.
- Для Cr-Mo сталей: подогрейте горелкой до 150–200°C.
- Используйте газовую линзу для лучшей защиты.
- Ток: постоянный (DC-). Примерно 30-40А на 1 мм толщины.
- Присадка подается каплями, не вынимая пруток из зоны защиты газа.
- Не обрывайте дугу резко — используйте заварку кратера (Downslope), иначе в конце шва будет усадочная пора.
MIG (Полуавтомат):
- Газ: Смесь 98% Ar + 2% CO2 (для нержавейки) или 82% Ar + 18% CO2 (для Cr-Mo). Чистая углекислота выжигает легирующие элементы!
- Режим: Лучше всего Pulse или короткая дуга (Short arc) с минимальным тепловложением.

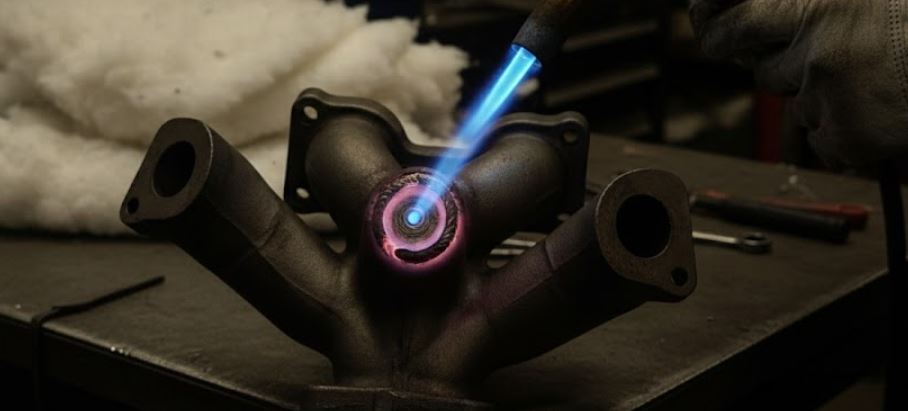

Термообработка: отпуск горелкой
Для хромомолибденовых сталей (коллекторы) после сварки критически важно снять напряжения.
Процедура в гараже:
- Сразу после сварки, не давая детали остыть, возьмите мощную газовую горелку (резак или кровельную).
- Нагрейте зону шва и околошовную зону (5-10 см) до темно-вишневого цвета (600–650°C).
- Удерживайте температуру 2-3 минуты.
- Очень медленно уводите пламя, растягивая остывание.
- Закутайте деталь в асбестовую ткань или минвату до полного остывания.
Внимание: Для аустенитных нержавеек (300-я серия) этот пункт не нужен и даже вреден! Их можно охлаждать на воздухе.
Частые вопросы (FAQ)
Можно ли заварить коллектор обычным электродом МР-3?
Нет. Шов будет пористым, а металл рядом закалится и лопнет при первом же запуске двигателя.
Как проверить качество шва?
Используйте «цветную дефектоскопию» (пенетранты). Набор из трех баллончиков (очиститель, красный пенетрант, белый проявитель) покажет любые микротрещины, невидимые глазом.
Почему шов ржавеет?
Перегрев. Вы «выжгли» хром из металла шва. Либо использовали зачистной круг после черной стали.
