В семействе легендарных электродов УОНИ есть не только «силовые» марки вроде 13/55. Существует и более «мягкий» вариант — УОНИ-13/45. Эти электроды созданы не для погони за максимальной прочностью, а для обеспечения высочайшей пластичности и трещиностойкости шва при сварке обычных углеродистых сталей. Они — идеальный выбор, когда нужно сварить толстый металл, поковки, литые детали, где внутренние напряжения могут привести к разрушению. Давайте разберемся, в чем их особенность и почему иногда пластичность важнее прочности.
- УОНИ-13/45: В чем отличие от «старшего брата»?
- Ключевые технические характеристики
- УОНИ-13/45 vs УОНИ-13/55: Когда какой выбрать?
- Техника сварки с УОНИ-13/45: Основные правила
- Сферы применения: Где важна пластичность
- Профессиональные советы по работе с УОНИ-13/45
- Заключение: УОНИ-13/45 — специалист по сложным задачам
- FAQ: Частые вопросы об электродах УОНИ-13/45

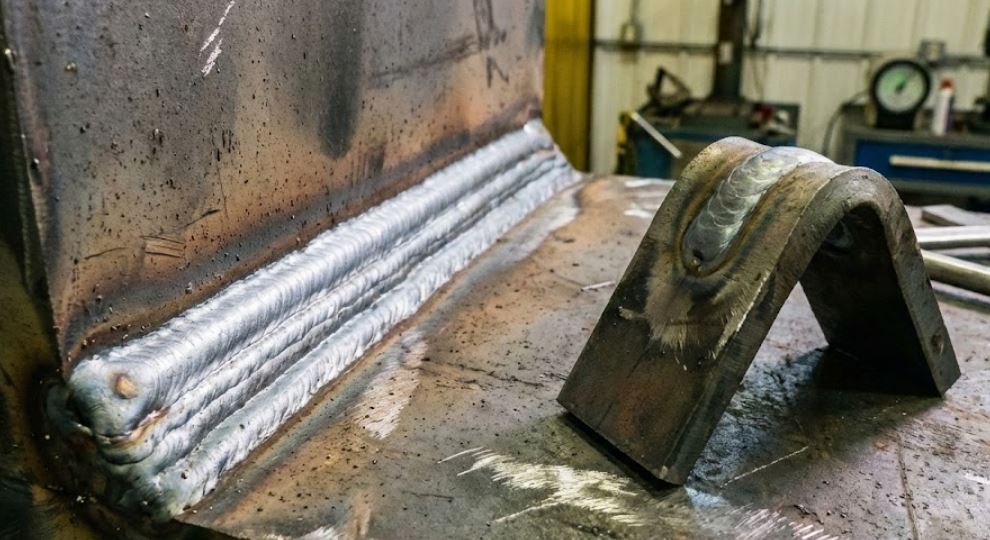

УОНИ-13/45: В чем отличие от «старшего брата»?
УОНИ-13/45 — это электроды с основным (фтористо-кальциевым) покрытием, предназначенные для сварки особо ответственных конструкций из углеродистых сталей (таких как Ст3, Сталь 20 и др.). Цифра «45» указывает на предел прочности наплавленного металла — 45 кгс/мм² (или 450 МПа). Их главное преимущество — формирование очень пластичного и вязкого металла шва. Это свойство позволяет сварному соединению без разрушения компенсировать сварочные деформации и напряжения, что критически важно при работе с толстыми, жестко закрепленными конструкциями. Как и все УОНИ, они обеспечивают минимальное содержание водорода в шве, что предотвращает образование холодных трещин.
Ключевые технические характеристики
Паспортные данные подчеркивают их специализацию:
- Тип по ГОСТ 9467-75: Э42А (иногда Э46А)
- Международный стандарт AWS A5.1: E6015 / E6016 (аналог)
- Тип покрытия: Основное (Б)
- Род тока: Только постоянный (DC) обратной полярности
- Пространственные положения: Все, кроме вертикального «сверху-вниз»
- Предел прочности наплавленного металла: ~460 МПа
- Относительное удлинение: не менее 25% (высокий показатель!)
- Ударная вязкость (KCU) при -40°C: не менее 34 Дж/см²
- Режим прокалки перед использованием: ОБЯЗАТЕЛЬНО! 350-400°C в течение 1.5-2 часов.
Индекс «А» в типе электрода (Э42А) как раз и указывает на повышенные требования к пластичности и ударной вязкости.
УОНИ-13/45 vs УОНИ-13/55: Когда какой выбрать?
Это не конкуренты, а инструменты для разных задач. Выбор зависит от свариваемого материала.
| Критерий | УОНИ-13/45 (Тип Э42А) | УОНИ-13/55 (Тип Э50А) |
|---|---|---|
| Основное применение | Углеродистые стали (Ст3, Сталь 20, 25Л) | Низколегированные стали повышенной прочности (09Г2С, 10ХСНД) |
| Прочность шва | Равнопрочен основному металлу (углеродистым сталям) | Выше прочности основного металла (низколегированных сталей) |
| Пластичность шва | Очень высокая | Высокая |
| Главная задача | Предотвратить трещины в жестких, толстостенных конструкциях | Обеспечить максимальную прочность и хладостойкость соединения |
Золотое правило: Прочность сварного шва не должна значительно превышать прочность основного металла. Иначе шов будет «вырывать» куски более слабого металла рядом с собой. Поэтому для стали Ст3 используют УОНИ-13/45, а не 13/55.
Техника сварки с УОНИ-13/45: Основные правила
Технология работы с УОНИ-13/45 полностью идентична работе с 13/55 и другими «основными» марками:
- Обязательная прокалка: 1.5-2 часа при 350-400°C. Хранение в термопеналах.
- Идеальная чистота кромок: Никакой ржавчины, масла и влаги.
- Только постоянный ток обратной полярности: «+» на электроде.
- Максимально короткая дуга: Ведение электрода «опиранием» или с минимальным зазором.
Сферы применения: Где важна пластичность
- Тяжелое машиностроение: Сварка толстостенных корпусов, станин оборудования, литых и кованых деталей.
- Строительство: Монтаж ответственных строительных конструкций из углеродистых сталей, работающих в условиях вибрации и знакопеременных нагрузок.
- Судоремонт: Ремонт корпусных конструкций из углеродистых сталей.
- Производство сосудов и котлов: Сварка элементов, работающих под давлением, где пластичность шва гарантирует отсутствие хрупкого разрушения.
Профессиональные советы по работе с УОНИ-13/45
- Не гонитесь за прочностью: Всегда подбирайте марку электрода под марку свариваемой стали. Использование более прочных УОНИ-13/55 там, где нужны 13/45, может привести к образованию трещин в околошовной зоне.
- Предварительный подогрев: При сварке толстых (свыше 20 мм) или закаливающихся сталей рекомендуется предварительный и сопутствующий подогрев для снижения скорости охлаждения и предотвращения трещин.
- Ступенчатый метод сварки: Для длинных швов на жестких конструкциях применяйте обратно-ступенчатый метод сварки, чтобы уменьшить общие сварочные деформации.
Заключение: УОНИ-13/45 — специалист по сложным задачам
Электроды УОНИ-13/45 — это узкоспециализированный, но незаменимый инструмент для сварки ответственных конструкций из обычных углеродистых сталей. Они решают сложнейшую задачу — обеспечивают надежность соединения в условиях высоких внутренних напряжений, где «грубая сила» более прочных электродов могла бы только навредить. Правильный выбор и грамотное применение УОНИ-13/45 — это признак высокого профессионализма сварщика и залог долговечности и безопасности сварной конструкции.
FAQ: Частые вопросы об электродах УОНИ-13/45
Вопрос: Можно ли заварить трещину в чугунной детали электродом УОНИ-13/45?
Ответ: Нет, категорически нельзя. Для сварки чугуна используются специальные электроды (например, на никелевой или медно-железной основе). Сварка чугуна стальным электродом приведет к образованию хрупких структур и новых трещин.
Вопрос: Шлак очень трудно отбивается. Это нормально?
Ответ: Да, для всех электродов с основным покрытием характерен вязкий, стекловидный шлак, который после остывания прочно сцепляется с металлом. Это нормальное явление.
Вопрос: В чем разница между УОНИ-13/45 и УОНИ-13/45А?
Ответ: Буква «А» на конце указывает на то, что металл шва имеет улучшенные свойства по пластичности и ударной вязкости. Для самых ответственных работ следует выбирать именно марку с индексом «А».
