Когда речь заходит о сварке мостов, сосудов под высоким давлением, магистральных трубопроводов или конструкций для Крайнего Севера, право на ошибку исчезает. Здесь нужны не просто электроды, а гарантия прочности и надежности. И в этом сегменте безраздельными королями являются электроды с основным покрытием, флагманом которых уже много лет остается марка УОНИ-13/55. Это инструмент для настоящих профессионалов, требовательный, но дающий взамен шов, способный выдержать экстремальные нагрузки. Давайте погрузимся в мир «основной» сварки и разберемся, в чем сила УОНИ.
- УОНИ-13/55: Что скрыто за цифрами?
- Ключевые технические характеристики
- УОНИ-13/55 против рутиловых и других основных электродов
- Искусство сварки с УОНИ-13/55: Руководство для профессионалов
- Области применения: Где без УОНИ не обойтись
- Секреты и главные правила работы с «основным» покрытием
- Заключение: УОНИ-13/55 — выбор без компромиссов
- FAQ: Частые вопросы об электродах УОНИ-13/55
УОНИ-13/55: Что скрыто за цифрами?
Аббревиатура УОНИ расшифровывается как «Универсальная обмазка Научно-исследовательского института-13». Цифра 55 указывает на предел прочности наплавленного металла — 55 кгс/мм² (или 550 МПа). Это электроды с основным (фтористо-кальциевым) покрытием. Главное свойство такого покрытия — крайне низкое содержание водорода в наплавленном металле. Водород — главный враг прочных сталей, вызывающий холодные трещины. УОНИ-13/55 создают шов с высокой пластичностью, ударной вязкостью (в том числе при отрицательных температурах до -60°C) и стойкостью к образованию трещин. Это и делает их незаменимыми для самых ответственных задач.
Ключевые технические характеристики
Параметры УОНИ-13/55 говорят о их серьезном предназначении:
- Тип по ГОСТ 9467-75: Э50А
- Международный стандарт AWS A5.1: E7015 / E7016
- Тип покрытия: Основное (Б)
- Род тока: Только постоянный (DC) обратной полярности
- Пространственные положения: Все, кроме вертикального «сверху-вниз»
- Предел прочности наплавленного металла: не менее 530-580 МПа
- Ударная вязкость (KCU) при -60°C: не менее 40 Дж/см²
- Режим прокалки перед использованием: ОБЯЗАТЕЛЬНО! 350-400°C в течение 1.5-2 часов.
Требование к прокалке — не рекомендация, а строгое правило, нарушение которого сводит на нет все преимущества этих электродов.
УОНИ-13/55 против рутиловых и других основных электродов
Сравним УОНИ-13/55 с электродами другого класса и с импортным аналогом.
| Параметр | УОНИ-13/55 (основной) | МР-3 (рутиловый) | ESAB OK 48.00 (основной) |
|---|---|---|---|
| Прочность и вязкость шва при -40°C | Очень высокая | Низкая (не нормируется) | Очень высокая |
| Требования к квалификации сварщика | Высокие | Низкие | Высокие |
| Чувствительность к ржавчине и грязи | Очень высокая (недопустимо) | Низкая | Высокая (нежелательно) |
| Техника сварки | Только короткая дуга | Любая длина дуги | Короткая или средняя дуга |
| Легкость поджига | Сложная, склонны к «залипанию» | Очень легкая | Удовлетворительная |
Искусство сварки с УОНИ-13/55: Руководство для профессионалов
Подготовка — 90% успеха

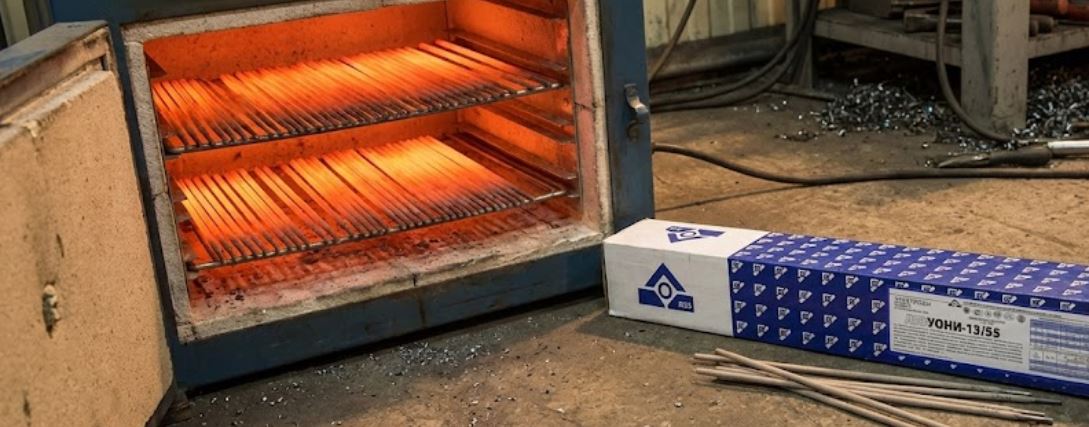

1. Прокалка: Поместите электроды в печь и прокалите при 350-400°C в течение 1.5-2 часов. После прокалки храните в термопенале при температуре 100-150°C. Брать электроды из пенала можно непосредственно перед сваркой.
2. Подготовка металла: Кромки должны быть зачищены до металлического блеска. Никакой ржавчины, масла, краски, влаги. Это аксиома.
Настройка и техника
Используется только постоянный ток обратной полярности («+» на электроде). Сварка ведется на максимально короткой дуге, буквально «опираясь» покрытием на свариваемые кромки. Никаких широких поперечных колебаний. Дуга горит с характерным резким звуком. Шлак вязкий, его нужно контролировать, чтобы он не затекал вперед дуги. Шлаковая корка после остывания отделяется с трудом, часто требует применения зубила.
Области применения: Где без УОНИ не обойтись
- Нефтегазовая отрасль: Сварка магистральных трубопроводов, резервуаров для хранения нефти и газа.
- Мостостроение: Сварка несущих элементов мостов и эстакад.
- Судостроение: Сварка корпусов судов, в том числе ледокольного класса.
- Тяжелое машиностроение: Изготовление рам карьерных самосвалов, корпусов экскаваторов, подъемных кранов.
- Энергетика: Сварка котлов, сосудов, работающих под высоким давлением.
Секреты и главные правила работы с «основным» покрытием
- Никогда не гасите дугу обрывом: Заканчивая шов, не отрывайте электрод резко. Сделайте несколько быстрых круговых движений на одном месте, чтобы заварить кратер. Это предотвратит образование трещин.
- «Прожгли» — значит все правильно: Глубина проплавления у УОНИ очень высокая. Не бойтесь этого, именно так достигается максимальная прочность корня шва.
- Никакой влаги: Не работайте под дождем или снегом без укрытия. Попадание влаги в сварочную ванну сведет на нет все преимущества низководородного покрытия.
- Один электрод — один шов: Повторный розжиг УОНИ затруднен. Старайтесь использовать электрод полностью за один раз.
Заключение: УОНИ-13/55 — выбор без компромиссов
Электроды УОНИ-13/55 — это не для гаража или дачи. Это серьезный профессиональный инструмент для решения самых сложных и ответственных задач. Они требуют от сварщика дисциплины, знаний и твердой руки. Но за это они платят высочайшей надежностью сварного соединения, его способностью работать в самых суровых условиях, обеспечивая безопасность людей и сохранность дорогостоящего оборудования. Когда на кону стоит максимум, выбор очевиден — УОНИ-13/55.
FAQ: Частые вопросы об электродах УОНИ-13/55
Вопрос: Можно ли ими варить от инвертора?
Ответ: Да, но инвертор должен быть профессионального класса, способный стабильно держать дугу на постоянном токе и иметь достаточный запас мощности.
Вопрос: Почему они «залипают» при розжиге?
Ответ: Это особенность основного покрытия. Розжиг производится не «чирканьем», а коротким вертикальным касанием с быстрым отводом на длину дуги. Требуется навык.
Вопрос: Что будет, если не прокаливать УОНИ?
Ответ: Обмазка наберет влагу из воздуха. При сварке вода разложится на водород и кислород. Водород попадет в шов, что приведет к его охрупчиванию и высокому риску образования холодных трещин через несколько часов или дней после сварки. Фактически, вы получите ненадежное соединение.
