Представьте себе сварку длинных, монотонных швов. Час за часом, метр за метром. Утомительно? Безусловно. А что, если бы у вас был надежный, точный и неутомимый помощник, способный взять на себя эту рутину? Именно таким помощником и является сварочный трактор! Это не просто оборудование, это настоящая революция в автоматизации сварки, позволяющая повысить производительность, добиться стабильно высокого качества и сделать работу сварщика безопаснее. Давайте погрузимся в мир этих удивительных машин и узнаем, как они работают, где применяются и как выбрать идеальный вариант для ваших задач.
Что такое сварочный трактор и зачем он нужен?

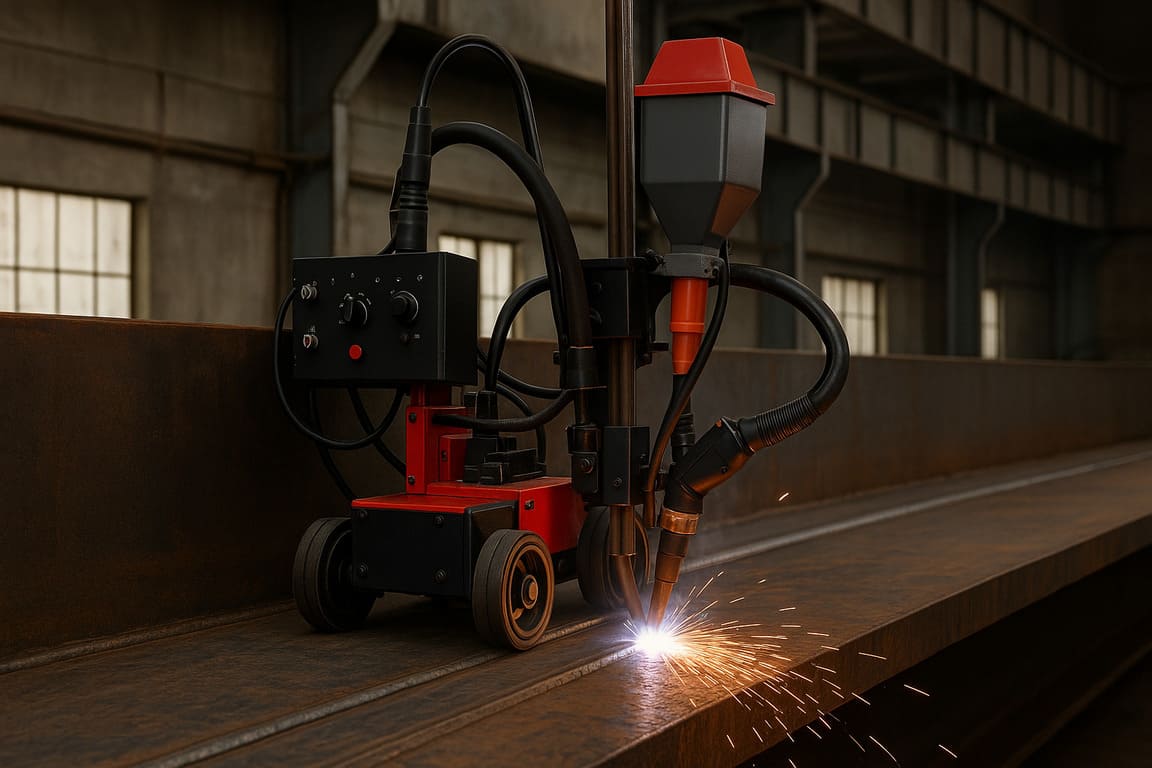

Сварочный трактор, который часто называют сварочной кареткой, – это автоматизированная или полуавтоматизированная система для выполнения сварочных работ. По сути, это мобильная платформа, оснащенная сварочной горелкой и механизмом перемещения, которая движется вдоль линии шва с заданной скоростью. Главная идея – автоматизировать процесс перемещения горелки, освободив сварщика от необходимости делать это вручную. Это особенно ценно при работе с длинными швами, где ручная сварка требует высокой концентрации и приводит к усталости, что может сказаться на качестве. Сварочные тракторы поддерживают различные методы сварки, включая MIG/MAG, TIG, FCAW (порошковой проволокой) и SAW (под флюсом), что делает их универсальным решением для множества производственных задач. Они повышают производительность, обеспечивают стабильное качество шва и улучшают условия труда.
Принцип работы: Как движется автоматизация?
Принцип действия сварочного трактора заключается в контролируемом перемещении сварочной горелки вдоль соединения. Существует два основных подхода к их передвижению.
Первый тип – самоходные сварочные тракторы. Эти устройства похожи на маленьких роботов-тружеников. Они не требуют рельсов и могут перемещаться автономно по поверхности свариваемой детали. Их можно запрограммировать на выполнение повторяющихся задач с определенной скоростью и траекторией движения горелки. Благодаря своей компактности и автономности, они отлично подходят для работы в ограниченном пространстве или на криволинейных участках, куда сложно подобраться с другим оборудованием.
Второй тип – рельсовые сварочные тракторы. Эти модели используют специальную направляющую (обычно алюминиевый рельс), по которой они перемещаются вперед и назад с помощью реечной передачи. Такая система обеспечивает высокую точность позиционирования и стабильность движения, что идеально для получения безупречно ровных и длинных швов. Рельсовые системы очень универсальны и могут работать в различных пространственных положениях – горизонтальном, вертикальном и даже потолочном.
Независимо от типа, цель одна – автоматизировать перемещение горелки для достижения высокой точности, повторяемости и качества сварного соединения, снижая при этом нагрузку на оператора.

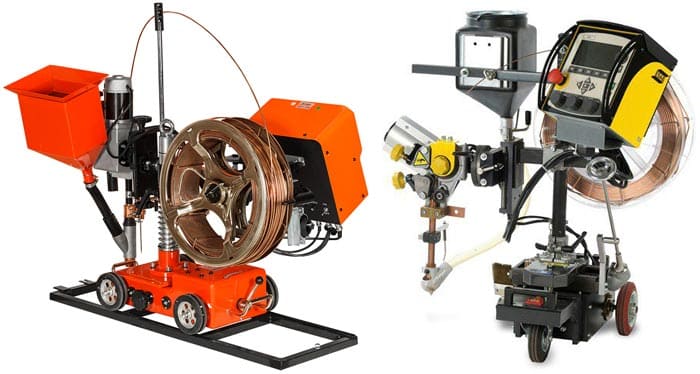

Анатомия сварочного трактора: Ключевые компоненты
Чтобы эффективно выполнять свою работу, сварочный трактор состоит из нескольких важных узлов, каждый из которых играет свою роль:
- Блок управления: Это «мозг» трактора. Он позволяет оператору задавать и контролировать ключевые параметры: скорость движения, сварочный ток, напряжение, скорость подачи проволоки. В продвинутых моделях блок управления позволяет программировать сложные траектории и циклы сварки.
- Механизм подачи проволоки: Отвечает за равномерную и стабильную подачу сварочной проволоки в зону дуги. Стабильность подачи – залог стабильной дуги и качественного шва.
- Сварочная горелка: Непосредственно формирует дугу и направляет присадочный материал (проволоку) в сварочную ванну. Конструкция горелки зависит от используемого метода сварки (MIG/MAG, TIG, SAW). Возможность смены горелок делает трактор еще более универсальным.
- Механизм перемещения: Это «ноги» трактора – колеса, гусеницы или система сцепления с рельсом (реечная передача). Обеспечивает движение трактора вдоль шва с постоянной, заданной скоростью.
- Бункер для флюса (для SAW): При дуговой сварке под флюсом (SAW) трактор оснащается специальным бункером, откуда флюс подается в зону сварки, защищая сварочную ванну от воздуха.
Помимо этих основных элементов, тракторы часто оснащаются вспомогательными системами: системой охлаждения для интенсивной работы, магнитами для удержания на вертикальных или потолочных ферромагнитных поверхностях, системой осцилляции (колебаний горелки) для уширения шва и улучшения проплавления, а также системами слежения за швом для автоматической коррекции траектории горелки.
Классификация: Разбираемся в типах и категориях
Сварочные тракторы классифицируют по нескольким признакам. Во-первых, по методу сварки: существуют модели для высокопроизводительной сварки под флюсом (SAW) толстых металлов, универсальные аппараты для сварки MIG/MAG (GMAW) в среде защитных газов, высокоточные TIG (GTAW) для тонких материалов и специфических металлов, а также тракторы для сварки порошковой проволокой (FCAW), часто применяемые в строительстве. Во-вторых, их различают по уровню автоматизации: от полуавтоматических, требующих контроля оператора, до полностью автоматических, работающих автономно после настройки. В-третьих, выделяют тракторы по области применения, оптимизированные для конкретных задач, например, для сварки трубопроводов, работы с крупногабаритными конструкциями в судостроении, универсальные машины для общего машиностроения или специализированные для сварки резервуаров.
Герои промышленных масштабов: Где применяются сварочные тракторы?
Благодаря своей эффективности и надежности, сварочные каретки незаменимы во многих отраслях. В судостроении они помогают сваривать длинные швы корпусов и палуб, где автоматизация критична для скорости и качества. При строительстве трубопроводов ими сваривают стыки магистралей, обеспечивая прочность и герметичность на больших протяженностях. Автомобильная промышленность использует их для сварки рам и элементов шасси, ценя повторяемость и точность для массового производства. В производстве тяжелой техники ими сваривают массивные рамы экскаваторов, кранов и сельхозтехники. Нефтегазовая отрасль применяет их для изготовления резервуаров, сосудов под давлением и элементов морских платформ, где требования к качеству швов экстремально высоки. Наконец, при производстве металлоконструкций тракторы обеспечивают структурную целостность мостов, балок для зданий и промышленных сооружений.
Трактор против человека и робота: Сравнение методов сварки
Как сварочные тракторы соотносятся с другими методами? По сравнению с ручной сваркой, трактор предлагает значительно бóльшую производительность и стабильно высокое качество шва, снижая утомляемость сварщика и риски для его здоровья. Он идеален для длинных прямолинейных швов. Однако первоначальная стоимость трактора выше, он менее гибок для коротких или нестандартных швов, и требует обучения оператора настройке и управлению.
В сравнении с промышленными роботами, сварочные тракторы обычно дешевле и проще во внедрении, их легче переналадить на разные задачи и перемещать между рабочими местами. С другой стороны, они часто требуют контроля оператора (особенно полуавтоматические модели), а их производительность в условиях массового, конвейерного производства может уступать полностью роботизированным системам. Таким образом, сварочный трактор часто выступает как «золотая середина», предлагая значительные преимущества автоматизации по сравнению с ручной сваркой, но с большей гибкостью и меньшими затратами, чем полноценная роботизация.
Навигатор по выбору: Как найти свой идеальный сварочный трактор?
Выбор подходящего сварочного трактора – ключ к успешному внедрению автоматизации. Вот ключевые факторы, которые стоит учесть:
- Процесс сварки: Убедитесь, что трактор поддерживает нужный вам метод (SAW, MIG/MAG, TIG, FCAW) и обеспечивает требуемые параметры тока и напряжения.
- Материал и толщина: Учитывайте тип металла (сталь, нержавейка, алюминий) и диапазон толщин, с которыми предстоит работать.
- Положение сварки и доступность: Нужна ли сварка в вертикальном или потолочном положении? Насколько ограничено рабочее пространство? От этого зависит выбор типа трактора (самоходный/рельсовый) и его габариты.
- Уровень автоматизации: Определите, достаточно ли полуавтоматического режима или нужна полная автоматизация с программированием.
- Условия эксплуатации: Работа будет в цеху или на открытом воздухе? Важны ли температурные условия, влажность?
- Бюджет: Учтите не только стоимость самого трактора, но и сопутствующего оборудования, расходных материалов, обслуживания.
- Дополнительные функции: Нужны ли осцилляция, система слежения за швом, магнитное крепление?
- Портативность: Если трактор нужно будет часто перемещать, важен его вес и удобство транспортировки.
Долголетие и эффективность: Эксплуатация и уход
Чтобы сварочный трактор служил долго и надежно, важны правильная эксплуатация и регулярное обслуживание. Перед началом работы всегда проверяйте состояние трактора, кабелей, горелки. Правильно настраивайте параметры сварки под конкретную задачу. Во время работы следите за процессом, контролируйте качество шва. Регулярно очищайте трактор от пыли и брызг металла, проверяйте и очищайте механизм подачи проволоки, горелку и сопло. Своевременно заменяйте изношенные расходные материалы (наконечники, ролики). Следуйте рекомендациям производителя по техническому обслуживанию. Бережное отношение и своевременный уход – залог бесперебойной работы вашего автоматизированного помощника.
Заглянем в будущее: Инновации в мире сварочных тракторов
Технологии не стоят на месте, делая сварочные тракторы все умнее и эффективнее. Ключевые направления включают интеллектуализацию с использованием искусственного интеллекта (ИИ) для автоматической оптимизации параметров сварки, предсказания неисправностей и адаптации к изменяющимся условиям. Активно внедряется машинное зрение для контроля качества шва в реальном времени и автоматической коррекции траектории. Появляются коллаборативные роботы (коботы) на базе тракторов, способные безопасно работать рядом с человеком, и повышается автономность моделей с продвинутыми системами навигации. Также находят применение VR/AR (виртуальная и дополненная реальность) для обучения операторов и помощи им во время работы. Важным трендом является экологичность – разработка энергоэффективных моделей и использование систем улавливания сварочных дымов. Наконец, расширяется совместимость тракторов с новыми сварочными процессами, такими как сварка трением с перемешиванием (FSW).
Заключение: Почему сварочные тракторы – это выгодно?
Сварочные тракторы – это мощный инструмент для повышения эффективности, качества и безопасности сварочных работ. Они предлагают отличное сочетание автоматизации, гибкости и производительности, находя применение в самых ответственных отраслях промышленности. Инвестиции в сварочные тракторы окупаются за счет увеличения скорости сварки, снижения брака, экономии расходных материалов и улучшения условий труда. С учетом постоянного развития технологий, эти устройства будут играть все более важную роль в современном производстве.
Часто задаваемые вопросы (FAQ)
В: Что такое сварочный трактор?
О: Это автоматизированная или полуавтоматизированная мобильная система, которая перемещает сварочную горелку вдоль шва с заданной скоростью для выполнения сварки.
В: Каковы главные преимущества использования сварочного трактора?
О: Повышенная производительность, стабильно высокое качество сварных швов, снижение утомляемости оператора, улучшение безопасности труда, особенно при работе с длинными швами.
В: Какие основные типы сварочных тракторов существуют?
О: Основные типы – самоходные (перемещаются по поверхности детали) и рельсовые (движутся по специальным направляющим). Также их классифицируют по методу сварки (MIG/MAG, TIG, SAW, FCAW) и уровню автоматизации.
В: Сложно ли управлять сварочным трактором?
О: Требуется определенное обучение для настройки параметров и контроля процесса, но управление часто интуитивно понятно. Уровень сложности зависит от модели и уровня автоматизации.
В: Сварочные тракторы – это дорого?
О: Первоначальная стоимость выше, чем у оборудования для ручной сварки, но ниже, чем у промышленных роботов. Однако они окупаются за счет повышения производительности и качества.
