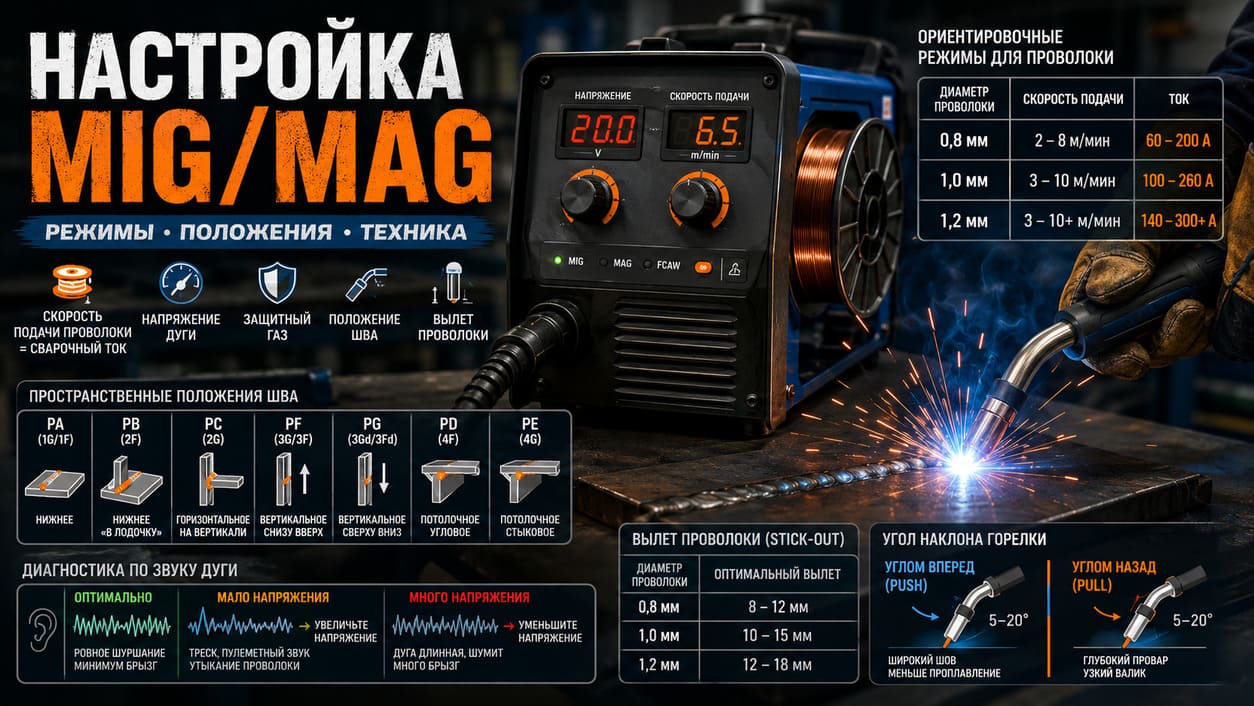

Настройка полуавтомата MIG/MAG отличается от ручной дуговой сварки (MMA). В инверторе для покрытых электродов сварщик напрямую выставляет амперы, а в большинстве полуавтоматов с постоянным напряжением (CV) главным регулирующим параметром является скорость подачи сварочной проволоки.
- диаметр и состав проволоки;
- скорость подачи;
- напряжение дуги;
- состав защитного газа;
- длина вылета проволоки (stick-out);
- пространственное положение шва;
- угол наклона горелки;
- тип переноса металла (короткие замыкания, капельный, струйный, импульсный).
Все приведенные ниже значения являются ориентировочными для сварки углеродистых и конструкционных сталей сплошной проволокой типа G3Si1 / ER70S-6 в среде защитного газа.
Зависимость скорости подачи проволоки от сварочного тока
Для большинства сварщиков скорость подачи — самый удобный и наглядный параметр первичной настройки.
Проволока 0,8 мм
| Скорость подачи | Ориентировочный ток | Применение |
|---|---|---|
| 2 – 3 м/мин | 60 – 90 А | Тонкий металл, кузовной ремонт (0,8–1,5 мм) |
| 4 – 5 м/мин | 120 – 150 А | Конструкционная сталь (2–3 мм) |
| 7 – 8 м/мин | 170 – 200 А | Верхний рабочий диапазон для диаметра 0,8 мм |
Проволока 1,0 мм
| Скорость подачи | Ориентировочный ток | Применение |
|---|---|---|
| 3 – 4 м/мин | 100 – 130 А | Металл толщиной 2–3 мм |
| 5 – 7 м/мин | 150 – 200 А | Металл толщиной 4–6 мм |
| 9 – 10 м/мин | 230 – 260 А | Профессиональные и высокопроизводительные режимы |
Проволока 1,2 мм
| Скорость подачи | Ориентировочный ток | Применение |
|---|---|---|
| 3 – 4 м/мин | 140 – 170 А | Начало рабочего диапазона |
| 6 – 8 м/мин | 220 – 280 А | Основные конструкционные работы |
| 10+ м/мин | 300 А и выше | Промышленная сварка, толстостенный металл |
Выбор тока и напряжения по толщине металла
| Толщина металла | Рекомендуемый диаметр | Сварочный ток | Напряжение дуги |
|---|---|---|---|
| 0,8 – 1,5 мм | 0,6 – 0,8 мм | 40 – 100 А | 15 – 18 В |
| 1,5 – 3,0 мм | 0,8 мм | 80 – 150 А | 17 – 21 В |
| 3,0 – 6,0 мм | 1,0 мм | 130 – 220 А | 19 – 25 В |
| 6,0 – 10,0 мм | 1,2 мм | 180 – 300 А | 22 – 30 В |
| 10,0 мм и более | 1,2 – 1,6 мм | 250 – 450 А | 26 – 34 В |
Примечание: Работа на токах выше 250–300 А требует использования трехфазного промышленного оборудования (380 В), мощных подающих механизмов и горелок с жидкостным охлаждением.
Влияние пространственного положения сварки
Международные обозначения пространственных положений (EN ISO 6947 / ASME):
- PA (1G/1F) — нижнее положение (стыковые и угловые швы).
- PB (2F) — нижнее положение для угловых швов («в лодочку»).
- PC (2G) — горизонтальное положение на вертикальной плоскости.
- PD (4F) — потолочное угловое положение.
- PE (4G) — потолочное стыковое положение.
- PF (3Gu/3Fu) — вертикальное положение (сварка снизу вверх).
- PG (3Gd/3Fd) — вертикальное положение (сварка сверху вниз).
PA / PB — Нижнее положение
Базовый и самый производительный режим.
- Особенности: Металл удерживается гравитацией, поэтому допускаются максимальные токи, высокая скорость подачи и глубокое проплавление. Используются паспортные режимы оборудования.
PC — Горизонтальный шов
При сварке на вертикальной стенке жидкий металл стремится стечь вниз.
- Корректировка: Сварочный ток уменьшают примерно на 5–10%, немного снижают напряжение для сокращения длины дуги и направляют электрод чуть выше центра соединения.
PF — Вертикальная сварка снизу вверх
Используется для ответственных несущих конструкций и толстого металла.
- Особенности: Обеспечивает высокий контроль сварочной ванны и качественное проплавление корня.
- Корректировка: Ток уменьшают на 10–20% относительно нижнего положения (PA), напряжение делают ниже для получения короткой дуги.
- Техника: Движение горелки «елочкой», «треугольником» или зигзагом с задержкой на кромках.
PG — Вертикальная сварка сверху вниз
Применяется при сварке тонколистового металла, кузовном ремонте, прихватках и выполнении некоторых специальных монтажных швов.
- Особенности: Высокая скорость перемещения горелки, минимальное тепловложение, низкий риск прожога.
- Корректировка: Ток не снижают (или снижают незначительно), но существенно увеличивают скорость ведения горелки, чтобы шлак и жидкий металл не опережали дугу.
PE / PD — Потолочная сварка
Наиболее сложное пространственное положение.
- Корректировка: Ток уменьшают на 15–20%, используют проволоку меньшего диаметра (0,8–1,0 мм) и минимально возможное напряжение. Главная задача — удержать сварочную ванну от вытекания за счет сил поверхностного натяжения короткой дуги.
Loading Viewer...
Пример изменения режимов для одной детали в разных положениях
| Толщина металла | Положение шва | Диаметр проволоки | Сварочный ток | Напряжение дуги |
|---|---|---|---|---|
| 6 мм | PA (нижнее) | 1,0 мм | 180 – 220 А | 22 – 24 В |
| 6 мм | PF (вертикаль вверх) | 1,0 мм | 140 – 180 А | 19 – 21 В |
| 10 мм | PA (нижнее) | 1,2 мм | 260 – 300 А | 27 – 30 В |
| 10 мм | PF (вертикаль вверх) | 1,0 – 1,2 мм | 160 – 220 А | 20 – 24 В |
Угол наклона горелки
При настройке техники движения разделяют рабочий угол и угол перемещения (travel angle).
- Рабочий угол: Отношение горелки к плоскостям деталей (для угловых швов обычно составляет ~45°).
- Угол перемещения: Наклон горелки вдоль линии шва (обычно 5–20° от перпендикуляра).
Сварка углом вперед (Push / Проталкивание)
Горелка наклонена в сторону движения шва.
- Результат: Отличная защита газом, более широкий и плоский валик, уменьшение глубины проплавления.
- Применение: Тонколистовой металл, нержавеющие стали, алюминиевые сплавы, декоративные лицевые швы.
Сварка углом назад (Pull / Потягивание)
Горелка наклонена в сторону, противоположную направлению движения.
- Результат: Максимальная глубина проплавления, узкий выпуклый валик, лучший визуальный контроль сварочной ванны.
- Применение: Толстостенный металл, корневые проходы, сварка самозащитной порошковой проволокой.
Вылет проволоки (Stick-out)
Вылет — это расстояние от токосъемного наконечника до конца нерасплавленной проволоки.
| Диаметр проволоки | Оптимальный вылет |
|---|---|
| 0,8 мм | 8 – 12 мм |
| 1,0 мм | 10 – 15 мм |
| 1,2 мм | 12 – 18 мм |
Что происходит при слишком большом вылете:
Увеличивается электрическое сопротивление участка проволоки, падает фактическая сила тока, дуга становится нестабильной, ухудшается проплавление и возрастает разбрызгивание.
Особенности работы с порошковой проволокой (FCAW)
Самозащитная порошковая проволока (FCAW-S)
Работает без внешнего защитного газа.
- Полярность: Прямая (DCEN: минус на горелке, плюс на массе).
- Техника: Преимущественно углом назад (Pull), чтобы шлак отводился за зону горения дуги.
Газозащитная порошковая проволока (FCAW-G)
Требует подачи защитного газа (углекислота или смесь).
- Полярность: Обратная (DCEP: плюс на горелке, минус на массе).
Экспресс-диагностика настройки по звуку дуги
Слух — один из главных инструментов сварщика при настройке напряжения:
- Оптимальный режим: Дуга издает плотное, равномерное шуршание, напоминающее жарку мяса на сковороде. Разбрызгивание минимальное.
- Недостаток напряжения (низкий вольтаж): Слышен частый «пулеметный» треск, проволока утыкается в деталь и толкает горелку в руку.
→ Решение: Увеличить напряжение на 1–2 В. - Избыток напряжения (высокий вольтаж): Дуга становится длинной, шумит, шов растекается, образуются крупные брызги и подрезы.
→ Решение: Уменьшить напряжение на 1–2 В. - Глухие хлопки и нестабильность:
→ Решение: Проверить надежность контакта «массы», чистоту металла от ржавчины/масла, величину вылета проволоки и натяжение прижимного ролика подающего механизма.
Резюме
Алгоритм грамотной настройки сварочного полуавтомата всегда строится по цепочке:
Диаметр проволоки → Скорость подачи → Сила тока → Напряжение → Положение шва → Техника движения
Главная задача сварщика — не просто выставить значения по таблице, а научиться контролировать тепловложение, размер сварочной ванны и форму формируемого катета.
Часто задаваемые вопросы (FAQ)
Как регулировать силу тока на полуавтомате, если нет отдельной ручки «Амперы»?
На полуавтоматах типа CV (Constant Voltage) сила тока регулируется увеличением или уменьшением скорости подачи проволоки. Увеличивая подачу, вы увеличиваете сварочный ток, и наоборот.
Почему при сварке проволока толкает горелку в руку?
Это происходит из-за недостатка напряжения (вольтажа) при выбранной скорости подачи проволоки. Проволока не успевает плавиться в дуге и утыкается в металл. Увеличьте напряжение или слегка уменьшите подачу.
Какую полярность ставить для сварки с газом и без газа?
Для стандартной сплошной проволоки с защитным газом (MIG/MAG) и газозащитной порошковой проволоки (FCAW-G) используется обратная полярность DCEP (плюс на горелке). Для самозащитной порошковой проволоки без газа (FCAW-S) используется прямая полярность DCEN (минус на горелке).
Чем отличается сварка углом вперед от сварки углом назад?
Сварка углом вперед (Push) дает широкий шов с меньшим проплавлением и лучшую газовую защиту — идеально для тонкого металла. Сварка углом назад (Pull) обеспечивает глубокий провар и узкий валик — используется для толстых сталей и порошковой проволоки.
Какая смесь газов лучше — чистая углекислота (CO₂) или Ar+CO₂?
Смесь аргона с углекислым газом (80/20 или 82/18) обеспечивает более мягкое горение дуги, меньшее количество брызг, глубокий провар и ровный шов. Чистый CO₂ экономичнее, но дает жесткую дугу и повышенное разбрызгивание металла.
