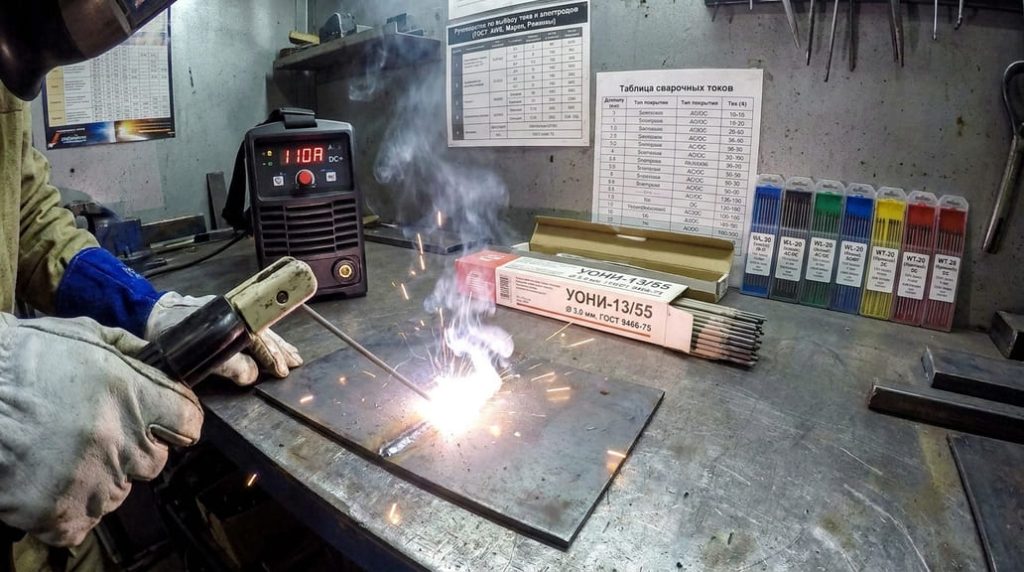

При ручной дуговой сварке (MMA / РДС) качество и прочность соединения напрямую зависят от точного баланса трех параметров: толщина заготовки → диаметр электрода → сила тока. Ошибка в этом выборе приводит либо к прожогу тонкого листа, либо к непровару массивной детали.

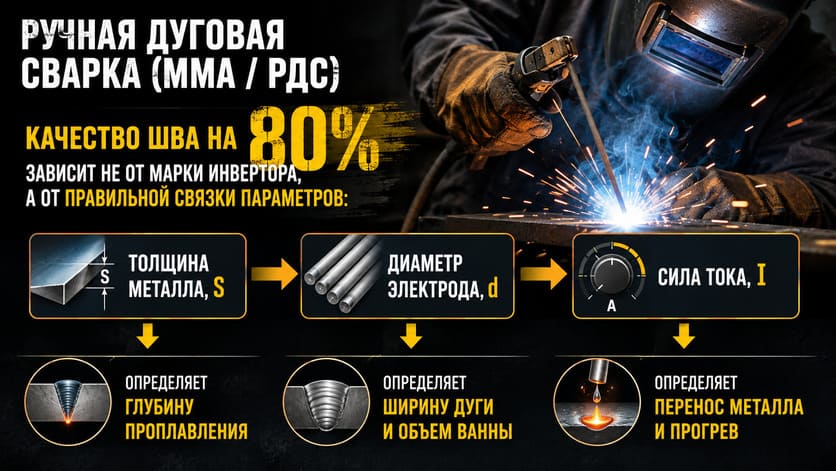

Физика процесса: взаимосвязь толщины, диаметра и плотности тока

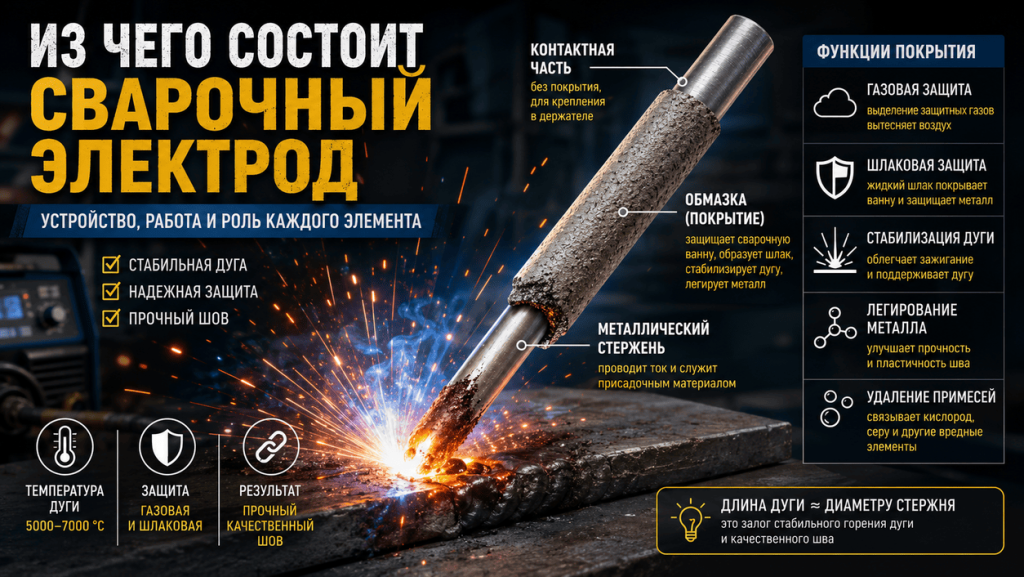

Диаметр сварочного электрода измеряется исключительно по его металлическому сердечнику, без учета толщины защитного слоя обмазки.
При горении сварочной дуги действуют строгие физические закономерности:
- Диаметр электрода задает площадь пятна нагрева, ширину дугового столба и объем наплавляемого металла в единицу времени.
- Сила тока определяет глубину проплавления (провар) и температуру сварочной ванны.
Что происходит при ошибке в выборе диаметра:
- Электрод слишком толстый для тонкой детали: чтобы зажечь дугу на толстом стержне, требуется высокий ток. В результате тонкий металл мгновенно перегревается — образуются сквозные прожоги и деформация заготовки.
- Электрод слишком тонкий для толстой детали: тонкий стержень сгорает с высокой скоростью, не успевая передать достаточное количество тепловой энергии массивному металлу. Шов ложится валиком сверху без глубинного сплавления кромок (образуется критический непровар).

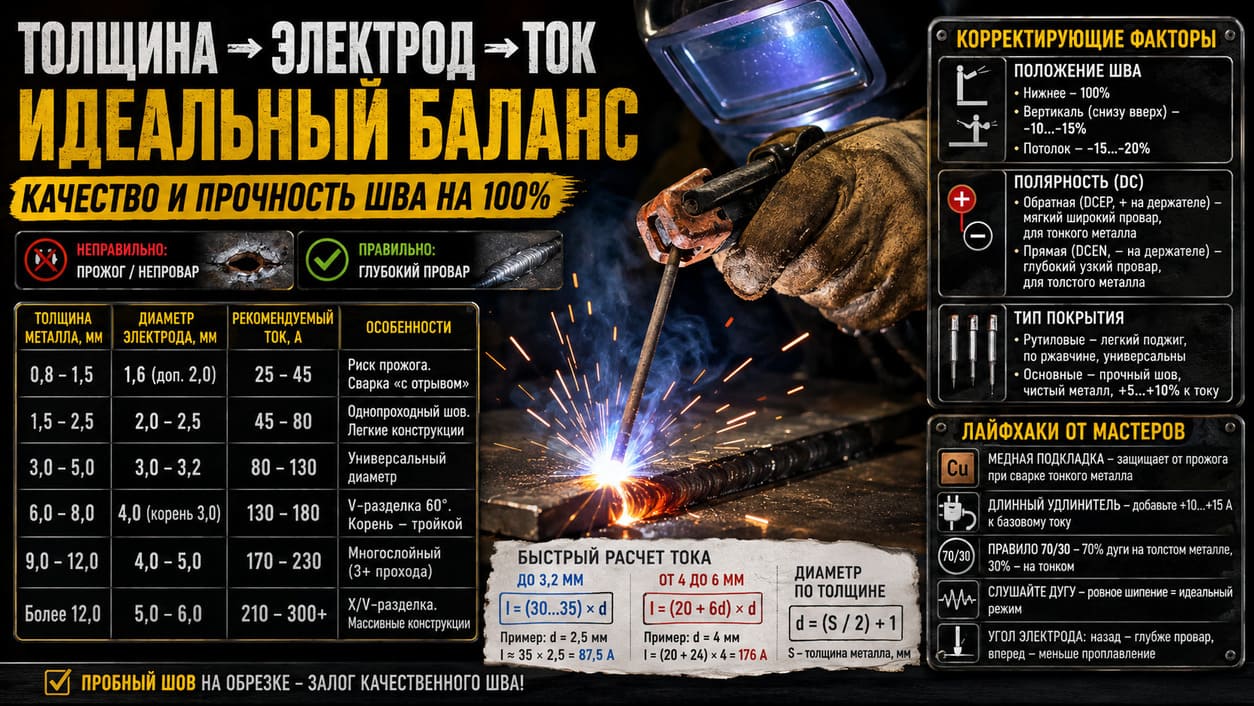

Сводная таблица: толщина металла, диаметр электрода и сварочный ток
Эталонные параметры для ручной дуговой сварки углеродистых и низколегированных конструкционных сталей в нижнем пространственном положении:
| Толщина металла, мм | Диаметр электрода, мм | Рекомендуемый ток, А | Тип шва и особенности прохода | Технические нюансы |
|---|---|---|---|---|
| 0,8 – 1,5 | 1,6 (допускается 2,0) | 25 – 45 | Стыковой с отбортовкой, нахлесточный | Высокий риск прожога. Рекомендуется сварка в технике «с отрывом» короткими прихватками. |
| 1,5 – 2,5 | 2,0 – 2,5 | 45 – 80 | Однопроходный стыковой, угловой | Оптимальный диапазон для профильных труб, листовой жести и легких каркасов. |
| 3,0 – 5,0 | 3,0 – 3,2 | 80 – 130 | Однопроходный / Двухсторонний | Самый универсальный диаметр. Обеспечивает стабильный контроль сварочной ванны. |
| 6,0 – 8,0 | 4,0 (корень: 3,0) | 130 – 180 | Многопроходный с разделкой кромок | Требуется V-образная разделка кромок под углом 60°. Корень варят тройкой, облицовку — четверкой. |
| 9,0 – 12,0 | 4,0 – 5,0 | 170 – 230 | Многослойный (в 3 и более прохода) | Послойное заполнение разделки с обязательной межслойной зачисткой шлака. |
| Более 12,0 | 5,0 – 6,0 | 210 – 300+ | Многослойный с X/V-образной разделкой | Сварка массивных несущих металлоконструкций на промышленных трехфазных инверторах. |
Формулы быстрого расчета силы тока и диаметра
Если справочной таблицы нет под рукой на объекте, требуемые рабочие параметры рассчитываются по проверенным эмпирическим формулам.
Базовый экспресс-расчет сварочного тока
Для электродов диаметром до 3,2 мм применяется универсальное соотношение:
I = (30…35) × d
где I — сила тока в Амперах, d — диаметр электрода в миллиметрах.
Пример: для электрода диаметром 2,5 мм рабочий ток составит: 35 × 2,5 = 87,5 А (оптимальный диапазон 80–90 А).
Классическая формула академика Хренова
Для электродов диаметром от 4 до 6 мм для более точного распределения плотности тока используется расширенная формула:
I = (20 + 6d) × d
Пример для электрода 4 мм: I = (20 + 6 × 4) × 4 = (20 + 24) × 4 = 44 × 4 = 176 А (рабочий диапазон 160–180 А).
Подбор диаметра по толщине металла
Для стальных листов толщиной от 2 до 5 мм диаметр сердечника ориентировочно вычисляется как:
d = (S / 2) + 1
где S — толщина свариваемого металла в миллиметрах.
Корректирующие факторы: положение, полярность, разделка кромок
Толщина заготовки — не единственный критерий при настройке сварочного аппарата. Коррективы вносят условия сварки, геометрия стыка и тип расходных материалов.
Пространственное положение шва
- Нижнее положение: эталонный режим с максимальным удобством управления жидким металлом. Ток выставляется на 100% по таблице.
- Вертикальный шов (снизу вверх): сила тяжести стремится выдавить ванну вниз. Силу тока снижают на 10–15%, а диаметр электрода ограничивают не более 3,2–4,0 мм.
- Потолочный шов: самый сложный тип пространственного положения. Ток снижают на 15–20%, варят максимально короткой дугой электродом диаметром до 3,2 мм.
Полярность подключения (при постоянном токе DC)
- Обратная полярность (DCEP: держатель на «+», масса на «–»): электроны движутся от детали к электроду, сердечник греется сильнее. Провар более мягкий и широкий, что делает обратную полярность идеальной для тонкого металла и профильной трубы во избежание сквозных прожогов.
- Прямая полярность (DCEN: держатель на «–», масса на «+»): тепло концентрируется непосредственно на заготовке. Обеспечивается узкий, глубокий провар, необходимый для толстых плит и разделки кромок.
Разделка кромок и многопроходные соединения
Металл толщиной более 5–6 мм невозможно качественно сварить в один проход без скоса кромок. Чтобы соединение было монолитным по всей толщине, формируют разделку (V-образную или X-образную) и разделяют шов на слои:
- Корень шва: глубокий первый проход, связывающий нижние грани кромок. Выполняется электродом 2,5–3,0 мм на умеренном токе.
- Заполняющие валики: наплавка основного объема разделки. Выполняется электродом 4,0 мм на повышенном токе.
- Облицовочный проход: формирование гладкой, эстетичной чешуйчатой поверхности шва электродом 3,0–4,0 мм.
Тип покрытия электродов
- Рутиловые (МР-3, АНО-21, ESAB OK 46.00): обеспечивают легкий первоначальный и повторный поджиг, стабильно горят даже по окисленным поверхностям и ржавчине. Оптимальны для прихваток и бытового использования.
- Основные (УОНИ-13/55, ESAB OK 48.00): формируют пластичный, ударопрочный шов с высокой стойкостью к образованию трещин. Требуют строго короткой дуги, чистой поверхности металла и добавки +5–10% к силе тока относительно рутиловых аналогов.
Практические лайфхаки и хитрости от мастеров сварки
Медная подкладка для тонколистового металла
Если необходимо аккуратно сварить тонкую сталь (1,0–1,2 мм), а тонких электродов малого диаметра под рукой нет, положите под стык с тыльной стороны массивную медную пластину. Высокая теплопроводность меди быстро отведет избыточное тепло, предотвратив прожог, при этом расплавленная сталь не схватится с медью.
Компенсация падения напряжения на длинных удлинителях
При подключении сварочного инвертора через удлинитель длиной 30–50 метров малого сечения (1,5 мм²) напряжение сети под нагрузкой может падать до 180–190 В. Чтобы компенсировать просадку дуги, на регуляторе инвертора добавляют +10–15 А к базовому значению.
Сварка деталей разной толщины: «Правило 70/30»
При стыковке тонкостенного элемента (например, профильной трубы 1,5 мм) с массивной деталью (швеллером 6–8 мм) диаметр электрода всегда выбирают по тонкой заготовке (2,0–2,5 мм). Во время сварки дугу 70% времени удерживают на массивной детали и лишь на 30% времени коротким переходом заходят на тонкую кромку для сплавления.
Контроль параметров по звуку горения дуги
Правильно подобранный ток и диаметр электрода дают стабильный, мягкий, ровный шипяще-потрескивающий звук (похожий на ровное шипение масла на сковороде). Громкие хлопки со взрывами капель говорят о завышенном токе или длинной дуге, а глухое залипание и прерывание — о нехватке силы тока.
Регулировка прогрева наклоном электрода
Сварка углом назад (на себя) увеличивает глубину провара и концентрацию тепла в металле — этот метод идеален для толстых деталей. Сварка углом вперед (от себя) уменьшает глубину проплавления и делает валик более широким, что защищает тонкий металл от сквозных отверстий.
Часто задаваемые вопросы (FAQ)
Можно ли сваривать металл толщиной 1,5 мм электродом 3 мм?
Непрерывным швом сделать это крайне сложно — заготовка мгновенно прогорит. Однако это возможно выполнить в технике сварки с отрывом (короткими точечными прихватками): дуга зажигается на 0,5–1 секунду для образования одной сварочной точки, тушится, и следующий импульс накладывается с перекрытием на 50%, пока точка не успела полностью остыть.
Почему нельзя варить потолочный шов электродом диаметром 5 мм?
Электрод большого диаметра формирует слишком большую массу расплавленного металла в сварочной ванне. В потолочном положении сила поверхностного натяжения не в состоянии удержать такой объем жидкой стали против силы тяжести — расплавленный металл вытекает вниз на сварщика.
Какой диаметр электрода считается универсальным для домашней мастерской и дачи?
Наиболее универсальный расходник — электрод диаметром 3,0 (или 3,2) мм. Он отлично справляется с металлом толщиной от 2 до 6 мм (профтруба, уголок, арматура, листовой металл) на токах 80–120 А, которые без перегрузки выдает любая бытовая однофазная розетка 220 В.
Почему электрод во время сварки раскаляется докрасна по всей длине?
Покраснение стержня происходит при критически завышенной силе тока для выбранного диаметра (превышена допустимая плотность тока в проводнике). В таком случае обмазка начинает осыпаться раньше времени. Решение: снизить силу тока на 15–20 А либо взять электрод большего диаметра.
Как зазор между стыкуемыми кромками влияет на выбор электрода?
При наличии увеличенного зазора (2–3 мм и более) брать толстый электрод нельзя — дуга провалится сквозь щель и оплавит края без соединения. В таких случаях используют электрод диаметром 2,0–2,5 мм на сниженном токе, перекрывая зазор зигзагообразными или полулунными движениями от кромки к кромке.
Итоговый чек-лист сварщика перед стартом
- Замерьте толщину металла в месте будущего шва (с учетом возможного износа или ржавчины).
- Выберите диаметр электрода: для толщин до 2,5 мм — диаметр 2,0–2,5 мм; для 3–5 мм — диаметр 3,0–3,2 мм; свыше 6 мм — диаметр 4,0 мм со снятием фасок.
- Установите базовый ток по формуле:
I = 35 × d(например, около 100 А для электрода 3 мм). - Скорректируйте параметры под условия:
- Вертикальный или потолочный шов → уменьшить ток на 10–20%.
- Тонкий лист / профильная труба → обратная полярность (плюс на держателе).
- Длинный сетевой удлинитель → добавить +10 А.
- Сделайте пробный шов на черновом обрезке аналогичного металла для финальной подстройки сварочной дуги.
