Новичок в сварочном деле нередко сталкивается с типичной проблемой: приходя в строительный магазин или открывая каталог оборудования, он видит десятки разнообразных марок электродов. Без понимания специфики легко запутаться в маркировках, диаметрах и типах обмазки, приобретя в итоге совершенно не то, что требуется для конкретной задачи.
Важно понимать, что электроды отличаются не только по своей толщине. Ключевое различие кроется в их назначении, типе металлического сердечника и составе химического покрытия. Правильный выбор расходного материала определяет стабильность горения дуги, легкость удаления шлака и, самое главное, прочность и долговечность готового сварного соединения.
Оглавление
Основные виды электродов
В современной практике ручной дуговой сварки все используемые стержни принято делить на две большие группы: плавящиеся и неплавящиеся.
- Плавящиеся электроды: имеют стержень из металлической проволоки, которая плавится под действием электрической дуги и одновременно выступает в роли присадочного материала, заполняющего сварной шов. Поверх стержня наносится специальный защитный слой (обмазка).
- Неплавящиеся электроды: изготавливаются из тугоплавких материалов, чаще всего из вольфрама. При сварке они служат лишь для возбуждения и поддержания дуги, а заполнение шва происходит за счет введения в зону горения специального присадочного прутка вручную.
- Угольные и графитовые электроды: относятся к категории неплавящихся расходных материалов. Обычно применяются для резки, прошивки отверстий или удаления дефектов литья, а не для классического соединения металлических деталей.
Классификация по назначению
Металлы обладают различными физико-химическими свойствами, поэтому состав сердечника и покрытия электрода должен максимально соответствовать свариваемой детали. В соответствии с ГОСТ 9466-75, выделяют следующие группы расходных материалов:
- Для углеродистых и низколегированных конструкционных сталей (маркировка «У»): применяются для сварки обычного черного проката, труб, уголков, швеллеров и простых металлоконструкций.
- Для легированных конструкционных сталей (маркировка «Л»): используются для высокопрочных соединений, требующих повышенной стойкости к нагрузкам.
- Для высоколегированных сталей (маркировка «В»): предназначены для работы со специальными сплавами, включая нержавеющую сталь и жаропрочные материалы.
- Для теплоустойчивых сталей (маркировка «Т»): востребованы при монтаже котлов, трубопроводов высокого давления и теплообменников.
- Для наплавки поверхностных слоев (маркировка «Н»): служат для восстановления изношенных деталей машин, зубьев экскаваторов и других поверхностей, подверженных истиранию.
Классификация по покрытию
Обмазка электрода — это сложная химическая смесь, от которой зависит поведение сварочной ванны и качество наплавленного металла. Различают четыре основных типа покрытий:
- Рутиловое (Р): основу составляет минерал рутил (диоксид титана). Данные электроды отличаются исключительно легким поджигом (в том числе повторным), мягким горением дуги и малым количеством брызг.
- Основное (Б): в составе преобладают карбонаты кальция и магния (мрамор, мел) и плавиковый шпат. Такие материалы обеспечивают высочайшую пластичность и ударную вязкость шва, но требуют сварки на постоянном токе обратной полярности и очень чувствительны к влаге.
- Целлюлозное (Ц): содержит большой процент органических компонентов (древесная мука, целлюлоза). Выделяет много защитного газа при сгорании, что позволяет вести сварку сверху вниз на высокой скорости, однако дает грубый шов и много брызг.
- Кислое (А): на базе оксидов железа, кремния и марганца. На сегодняшний день применяется редко из-за повышенной токсичности выделяемого дыма и склонности шва к образованию горячих трещин.
Классификация по толщине
Толщина свариваемого металла напрямую диктует выбор диаметра электрода. Использование слишком тонкого стержня на толстом металле не позволит прогреть заготовку (непровар), а слишком толстый электрод на тонком листе мгновенно прожжет в нем сквозное отверстие.
Ниже представлена ориентировочная таблица для настройки сварочного процесса:
| Толщина металла (мм) | Диаметр электрода (мм) | Рекомендуемый сварочный ток (А) |
|---|---|---|
| 1.0 – 1.5 | 1.6 – 2.0 | 35 – 60 |
| 2.0 – 3.0 | 2.5 – 3.0 | 60 – 90 |
| 4.0 – 5.0 | 3.2 – 4.0 | 90 – 140 |
| 6.0 – 8.0 | 4.0 – 5.0 | 140 – 190 |
Какие электроды выбрать новичку
Для первых шагов в ручной дуговой сварке (MMA) лучше всего зарекомендовали себя марки, обладающие легким поджигом и стабильной дугой:

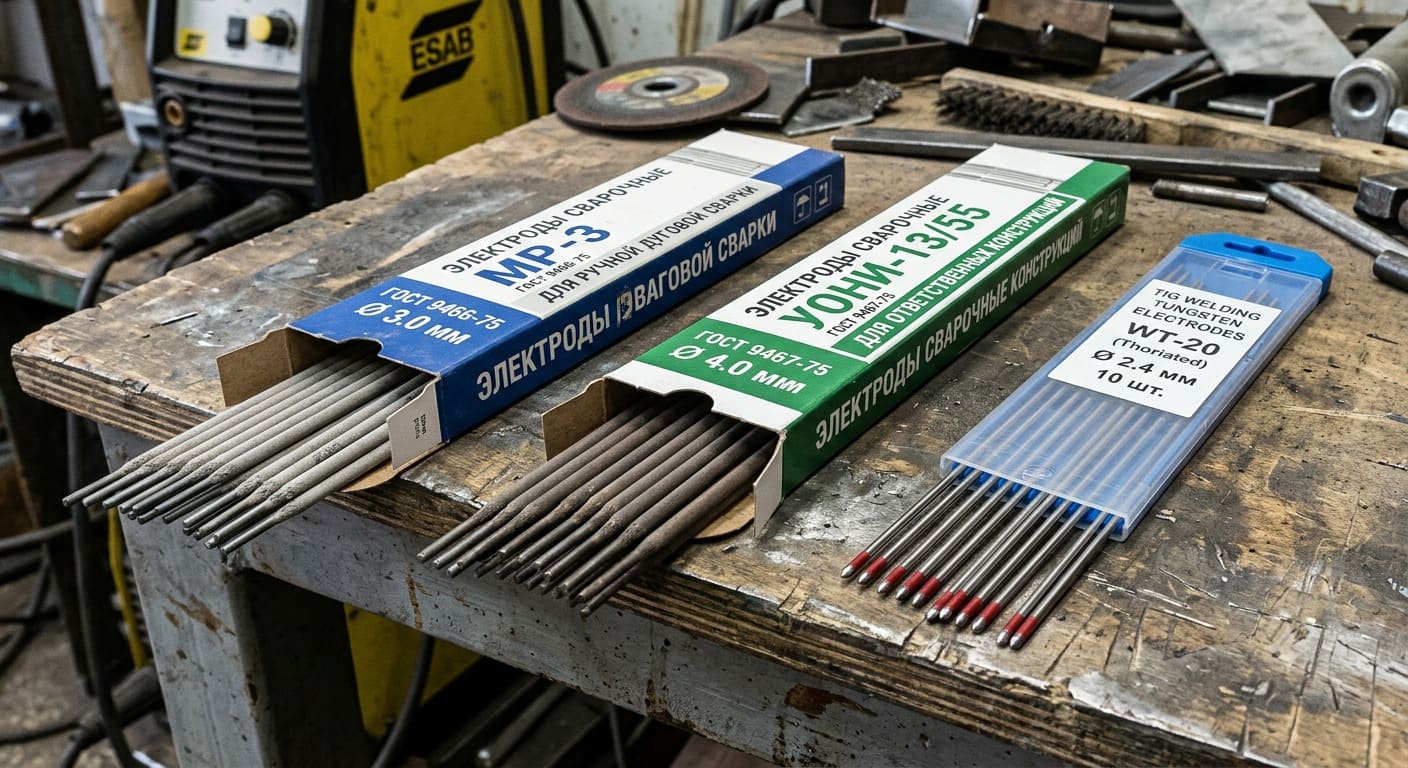

- МР-3 (с рутиловым покрытием): отечественная классика. Легко поджигаются, стабильно горят даже на переменном токе от слабой розетки, шлак отходит практически самостоятельно.
- ESAB OK 46.00: признанный эталон среди универсальных рутиловых электродов. Позволяют варить во всех пространственных положениях, не требовательны к чистоте металла (справляются со ржавчиной и легкой влажностью).
- АНО-21 / АНО-4: еще одни популярные представители рутилового семейства, отличающиеся мягким горением и минимальным разбрызгиванием металла.
FAQ
Какие электроды самые простые для освоения?
Наиболее просты в работе электроды с рутиловым типом покрытия (например, МР-3 или OK 46.00). Они легко разжигаются повторно, стабильно горят при небольших колебаниях длины дуги и хорошо работают на недорогих инверторах.
Чем принципиально отличаются рутиловые электроды от основных?

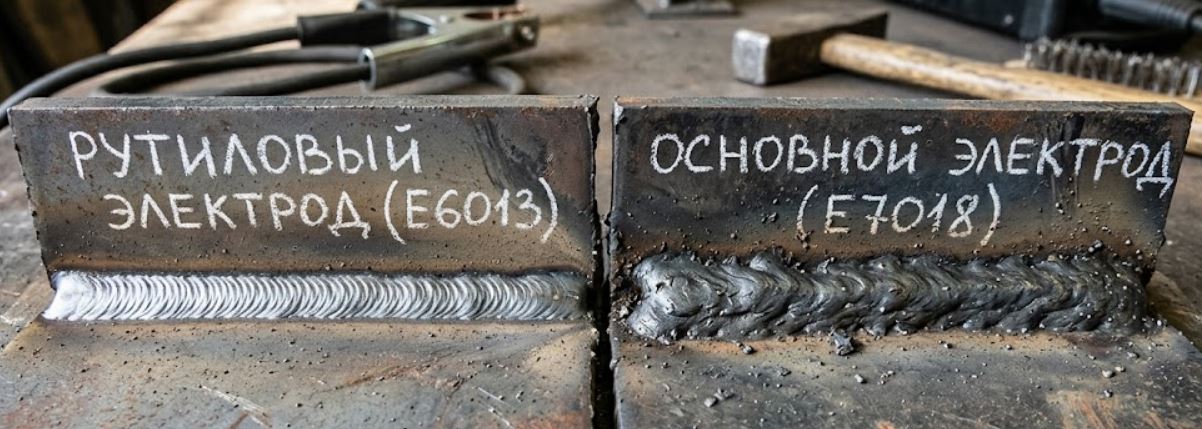

Рутиловые электроды легче поджигаются и прощают новичку погрешности в технике ведения дуги, их можно использовать для сварки загрязненных поверхностей. Электроды с основным покрытием (УОНИ-13/55) поджигаются труднее, требуют идеально зачищенного металла и постоянного тока, но дают шов высочайшего качества, устойчивый к морозам и динамическим нагрузкам.
Какие электроды лучше купить для бытовых нужд (дом, дача)?
Для большинства бытовых задач (ремонт забора, приваривание петель, создание теплицы) отлично подойдут рутиловые электроды диаметром 3.0 мм марки МР-3 или ESAB OK 46.00.
Заключение
Выбор сварочного электрода — это всегда поиск компромисса между физическими свойствами свариваемых деталей и условиями проведения работ. Понимание классификации расходных материалов позволяет избежать критических ошибок при монтаже конструкций. Начинайте практику с качественных рутиловых марок, постепенно переходя к более сложным основным материалам по мере накопления практического опыта.
